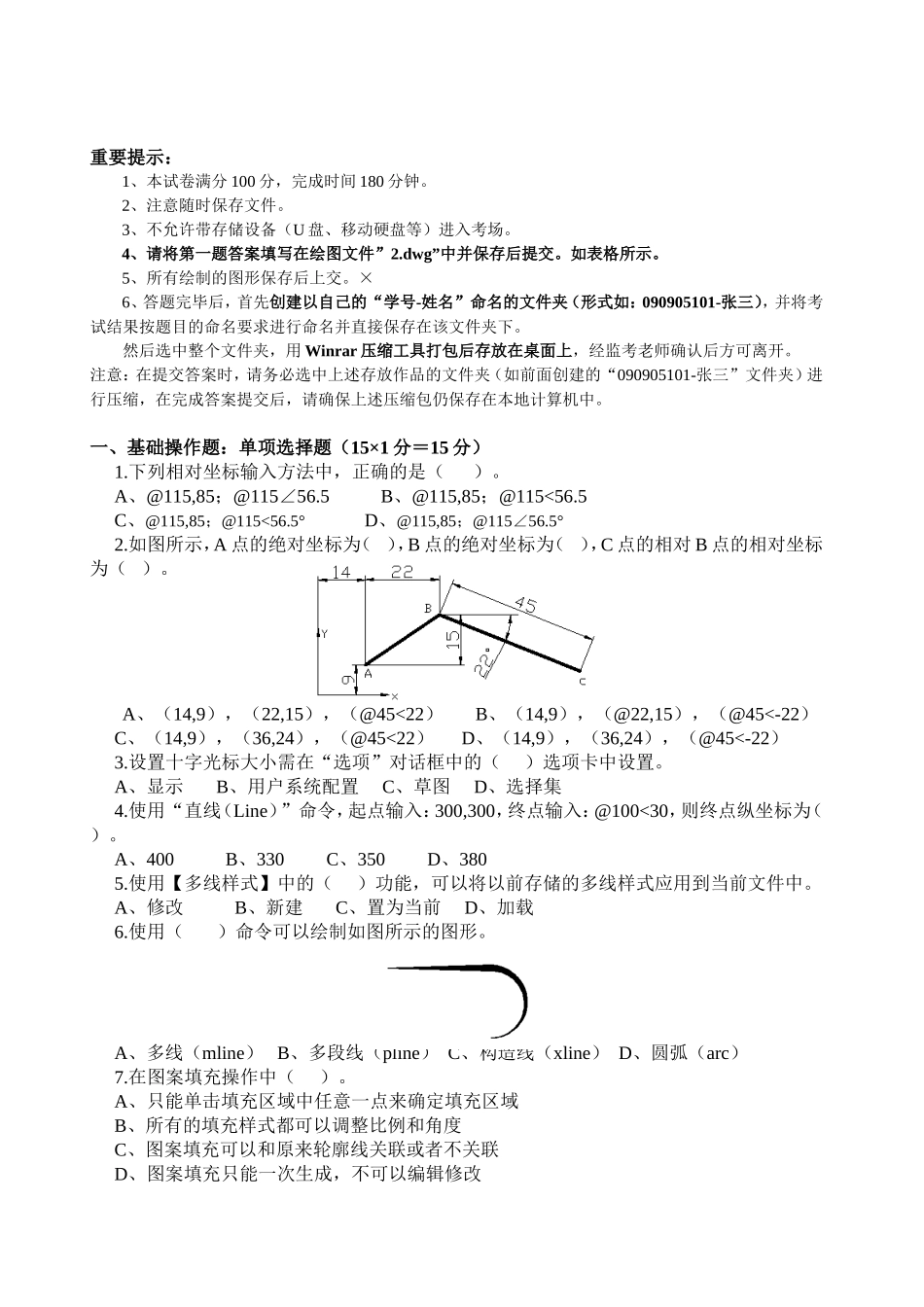

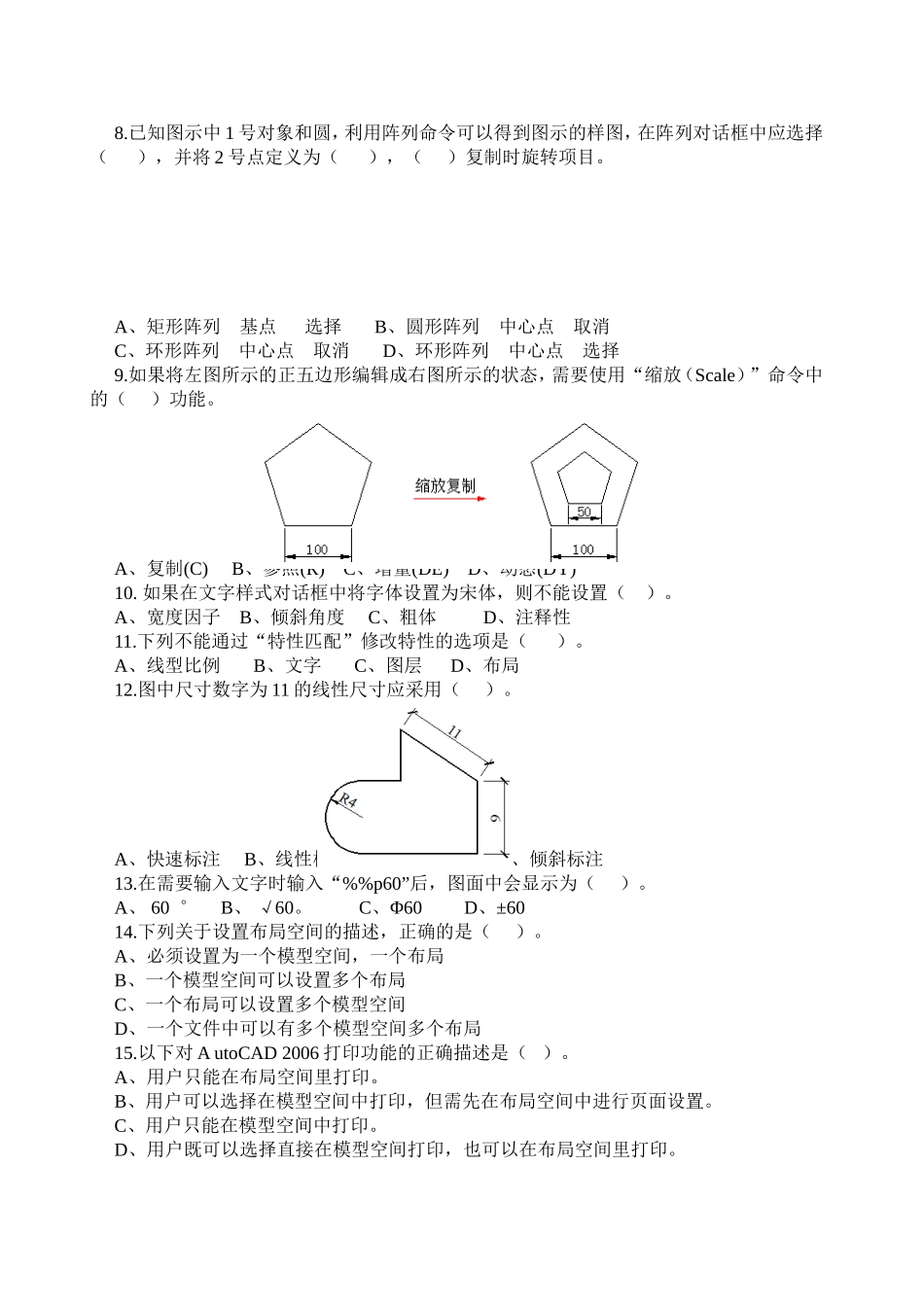

重要提示:1、本试卷满分100分,完成时间180分钟。2、注意随时保存文件。3、不允许带存储设备(U盘、移动硬盘等)进入考场。4、请将第一题答案填写在绘图文件”2.dwg”中并保存后提交。如表格所示。5、所有绘制的图形保存后上交。×6、答题完毕后,首先创建以自己的“学号-姓名”命名的文件夹(形式如:090905101-张三),并将考试结果按题目的命名要求进行命名并直接保存在该文件夹下。然后选中整个文件夹,用Winrar压缩工具打包后存放在桌面上,经监考老师确认后方可离开。注意:在提交答案时,请务必选中上述存放作品的文件夹(如前面创建的“090905101-张三”文件夹)进行压缩,在完成答案提交后,请确保上述压缩包仍保存在本地计算机中。一、基础操作题:单项选择题(15×1分=15分)1.下列相对坐标输入方法中,正确的是()。A、@115,85;@115∠56.5B、@115,85;@115<56.5C、@115,85;@115<56.5°D、@115,85;@115∠56.5°2.如图所示,A点的绝对坐标为(),B点的绝对坐标为(),C点的相对B点的相对坐标为()。A、(14,9),(22,15),(@45<22)B、(14,9),(@22,15),(@45<-22)C、(14,9),(36,24),(@45<22)D、(14,9),(36,24),(@45<-22)3.设置十字光标大小需在“选项”对话框中的()选项卡中设置。A、显示B、用户系统配置C、草图D、选择集4.使用“直线(Line)”命令,起点输入:300,300,终点输入:@100<30,则终点纵坐标为()。A、400B、330C、350D、3805.使用【多线样式】中的()功能,可以将以前存储的多线样式应用到当前文件中。A、修改B、新建C、置为当前D、加载6.使用()命令可以绘制如图所示的图形。A、多线(mline)B、多段线(pline)C、构造线(xline)D、圆弧(arc)7.在图案填充操作中()。A、只能单击填充区域中任意一点来确定填充区域B、所有的填充样式都可以调整比例和角度C、图案填充可以和原来轮廓线关联或者不关联D、图案填充只能一次生成,不可以编辑修改8.已知图示中1号对象和圆,利用阵列命令可以得到图示的样图,在阵列对话框中应选择(),并将2号点定义为(),()复制时旋转项目。A、矩形阵列基点选择B、圆形阵列中心点取消C、环形阵列中心点取消D、环形阵列中心点选择9.如果将左图所示的正五边形编辑成右图所示的状态,需要使用“缩放(Scale)”命令中的()功能。A、复制(C)B、参照(R)C、增量(DE)D、动态(DY)10.如果在文字样式对话框中将字体设置为宋体,则不能设置()。A、宽度因子B、倾斜角度C、粗体D、注释性11.下列不能通过“特性匹配”修改特性的选项是()。A、线型比例B、文字C、图层D、布局12.图中尺寸数字为11的线性尺寸应采用()。A、快速标注B、线性标注C、对齐标注D、倾斜标注13.在需要输入文字时输入“%%p60”后,图面中会显示为()。A、60︒B、√60。C、Φ60D、±6014.下列关于设置布局空间的描述,正确的是()。A、必须设置为一个模型空间,一个布局B、一个模型空间可以设置多个布局C、一个布局可以设置多个模型空间D、一个文件中可以有多个模型空间多个布局15.以下对AutoCAD2006打印功能的正确描述是()。A、用户只能在布局空间里打印。B、用户可以选择在模型空间中打印,但需先在布局空间中进行页面设置。C、用户只能在模型空间中打印。D、用户既可以选择直接在模型空间打印,也可以在布局空间里打印。二、综合操作题:绘图题(共85分)(一)绘制图1所示的桥梁上部结构正断面图,并将制作好的源文件保存为“1.dwg”。(30分)要求:1、按照《土木工程制图统一标准》的要求设置相关的文字和标注样式。(5分)2、完成桥梁上部结构正断面图。(20分)3、尺寸标注和注写文字。(5分)(二)绘制图2所示的某路基横断面图,并将所绘图按比例放进A3图框中,绘制好的源文件和图框一并保存为“2.dwg”。(55分)要求:1、设置出相关图层及图层特性;(5分)2、按照《土木工程制图统一标准》的要求设置相关的文字和标注样式。(5分)3、绘制《土木工程制图统一标准》要求的A3图幅、图框和标题栏。(10分)4、绘制完路基标注断面图后进行文字和尺寸标注,绘制并填写表格。(图形15分,表格绘制5分,表格内容正确5分,文字和尺寸标注5分。)5、如图所示比例把已绘制好的图样放进图框,布局合理,说明清楚。(5分)附:边板、中板尺寸图:图1
