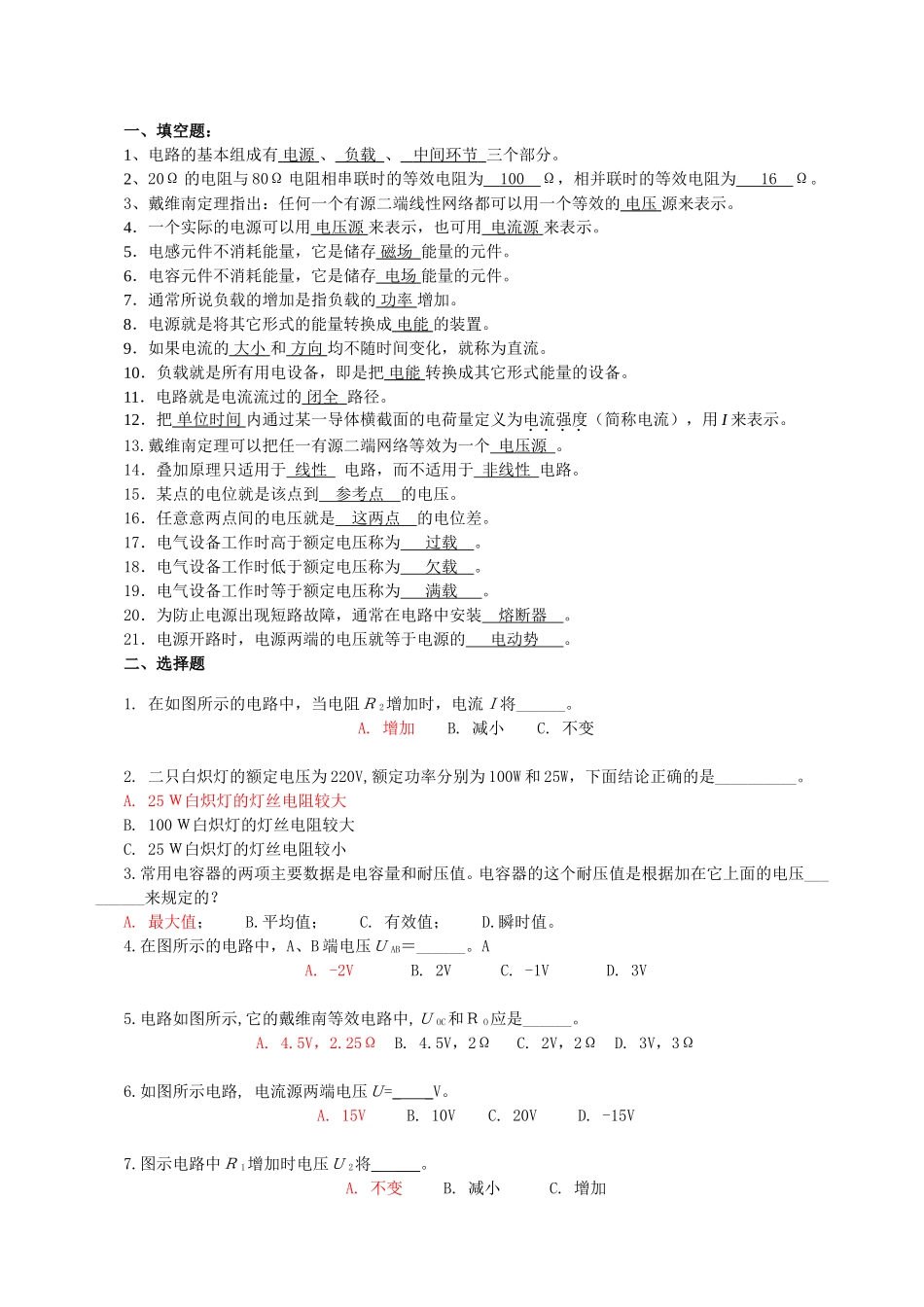

网孔法节点法电路联系测试题第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。2、20Ω的电阻与80Ω电阻相串联时的等效电阻为100Ω，相并联时的等效电阻为16Ω。3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。4．一个实际的电源可以用电压源来表示，也可用电流源来表示。5．电感元件不消耗能量，它是储存磁场能量的元件。6．电容元件不消耗能量，它是储存电场能量的元件。7．通常所说负载的增加是指负载的功率增加。8．电源就是将其它形式的能量转换成电能的装置。9．如果电流的大小和方向均不随时间变化，就称为直流。10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。11．电路就是电流流过的闭全路径。12．把单位时间内通过某一导体横截面的电荷量定义为电流强度（简称电流），用I来表示。13.戴维南定理可以把任一有源二端网络等效为一个电压源。14．叠加原理只适用于线性电路，而不适用于非线性电路。15．某点的电位就是该点到参考点的电压。16．任意意两点间的电压就是这两点的电位差。17．电气设备工作时高于额定电压称为过载。18．电气设备工作时低于额定电压称为欠载。19．电气设备工作时等于额定电压称为满载。20．为防止电源出现短路故障，通常在电路中安装熔断器。21．电源开路时，电源两端的电压就等于电源的电动势。二、选择题1.在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。A.增加B.减小C.不变2.二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A.25Ｗ白炽灯的灯丝电阻较大B.100Ｗ白炽灯的灯丝电阻较大C.25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。电容器的这个耐压值是根据加在它上面的电压_________来规定的？A.最大值；B.平均值；C.有效值；D.瞬时值。4.在图所示的电路中，A、B端电压ＵAB＝______。AA.-2VB.2VC.-1VD.3V5.电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。A.4.5V，2.25ΩB.4.5V，2ΩC.2V，2ΩD.3V，3Ω6.如图所示电路,电流源两端电压Ｕ=__V。A.15VB.10VC.20VD.-15V7.图示电路中Ｒ1增加时电压Ｕ2将____。A.不变B.减小C.增加11.图示电路中，发出功率的电路元件为_____。A.电流源；B.电压源；C.电压源和电流源。12.图示电路中，电流值I=_____。A.2A；B.4A；C.6A；D.-2A。13．图示电路中，欲使I1=I/4，则R1、R2的关系式为______。A.R1=3R2B.R1=R2/3C.R1=R2/4D.R1=4R216．图示电路中，U=2V，则6V电压源发出的功率为_____W。A.2.4B.-9.6C.9.6D.-2.417．图示电路中，A、B两点间的电压UAB为_____。A.+1VB.-1VC.-2VD.+2V18．如图示电路，求各支路电流中正确的公式是______。A.B.C.20．如图所示电路，I1＝______。A.2AB.-1AC.1.5AD.0.5A22．图示电路中，下列关系中正确的是_______________。A.B.C.23．图示电路中电压Ｕab为_____V。A.-16B.16C.21D.1924．图示电路中电流Ｉ等于____。A.(U-E)/RB.(U+E)/RC.(-U-E)/RD.(-U+E)/R25．图示电路中电压Ｕ为____V。A.-2B.2C.22D.-2226．图示电路中Uab=0，试求电流源两端的电压US为____V。A.40B.-60C.60D.-4027．通常所说负载减小，是指负载的_______减小。A.功率B.电压C.电阻29．电路如图所示，电流比Ｉ2/Ｉ1=______。A.B.C.D.30．图示电路中，已知ＩS=3Ａ，ＲS=20Ω，欲使电流Ｉ＝2A，则必须有Ｒ＝_____。A.10ΩB.30ΩC.20ΩD.40Ω31．图示电路中，欲使Ｕ1=Ｕ/4，则Ｒ1和Ｒ2的关系式为______。A.R1=2R2B.R1=R2/2C.R1=R2/3D.R1=3R232．在下列规格的电灯泡中,电阻最大的是规格______。A.100W、220VB.60W、220VC.40W、220VD.15W、220V33．在图所示的（a）、（b）电路中，巳知两图中电压U和电流I相同，如果R1＞R2＞R3，则下面结论正确的是__________。（a）（b）A.图（a）中R1，（b）中R3消耗的功率最大；B.图（a）和（b）中R1消耗的功率最大；C.图（a）中R3，（b）中R1消耗的功率最大；D.图（a）和（b）中R3消耗的功率最大。36．图示电路中,A点电位为______V。A.8B.10C.12D.638．图示电路中A点的电位为______V。A.-5B.5C.-10D.1040．图示电路中A点的电位为__...
