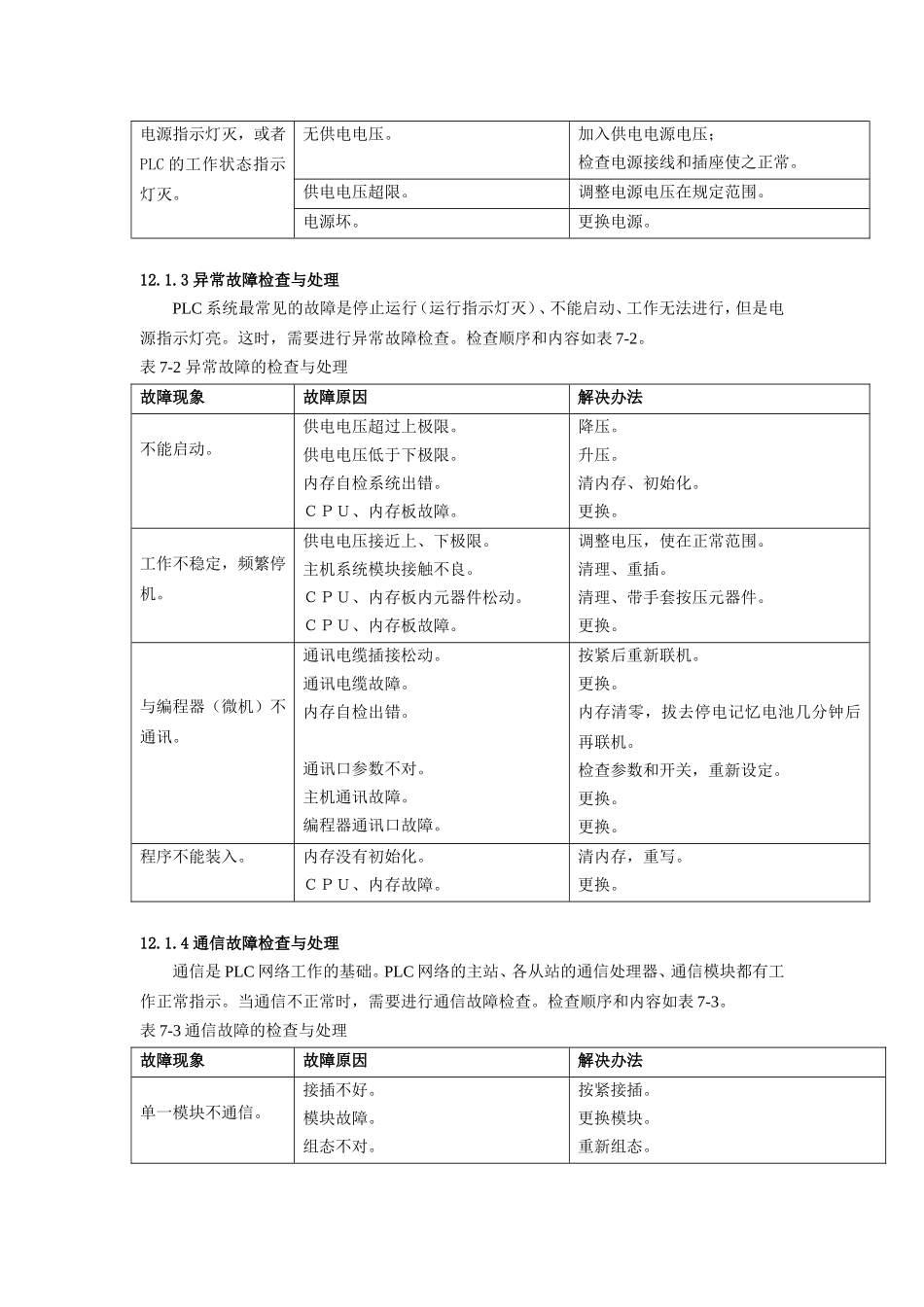

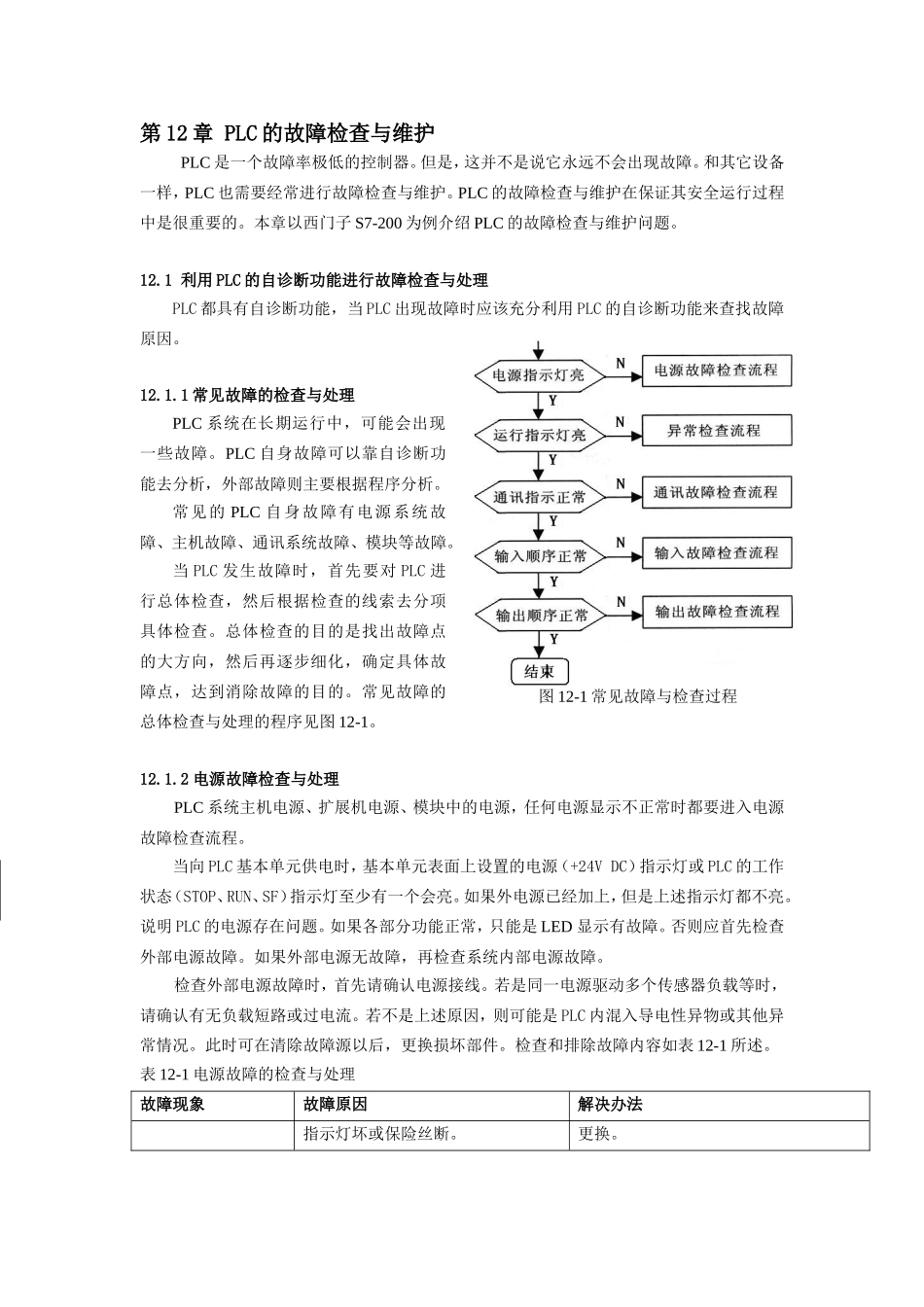

第12章PLC的故障检查与维护PLC是一个故障率极低的控制器。但是，这并不是说它永远不会出现故障。和其它设备一样，PLC也需要经常进行故障检查与维护。PLC的故障检查与维护在保证其安全运行过程中是很重要的。本章以西门子S7-200为例介绍PLC的故障检查与维护问题。12.1利用PLC的自诊断功能进行故障检查与处理PLC都具有自诊断功能，当PLC出现故障时应该充分利用PLC的自诊断功能来查找故障原因。12.1.1常见故障的检查与处理PLC系统在长期运行中，可能会出现一些故障。PLC自身故障可以靠自诊断功能去分析，外部故障则主要根据程序分析。常见的PLC自身故障有电源系统故障、主机故障、通讯系统故障、模块等故障。当PLC发生故障时，首先要对PLC进行总体检查，然后根据检查的线索去分项具体检查。总体检查的目的是找出故障点的大方向，然后再逐步细化，确定具体故障点，达到消除故障的目的。常见故障的总体检查与处理的程序见图12-1。12.1.2电源故障检查与处理PLC系统主机电源、扩展机电源、模块中的电源，任何电源显示不正常时都要进入电源故障检查流程。当向PLC基本单元供电时，基本单元表面上设置的电源（+24VDC）指示灯或PLC的工作状态（STOP、RUN、SF）指示灯至少有一个会亮。如果外电源已经加上，但是上述指示灯都不亮。说明PLC的电源存在问题。如果各部分功能正常，只能是LED显示有故障。否则应首先检查外部电源故障。如果外部电源无故障，再检查系统内部电源故障。检查外部电源故障时，首先请确认电源接线。若是同一电源驱动多个传感器负载等时，请确认有无负载短路或过电流。若不是上述原因，则可能是PLC内混入导电性异物或其他异常情况。此时可在清除故障源以后，更换损坏部件。检查和排除故障内容如表12-1所述。表12-1电源故障的检查与处理故障现象故障原因解决办法指示灯坏或保险丝断。更换。图12-1常见故障与检查过程电源指示灯灭，或者PLC的工作状态指示灯灭。无供电电压。加入供电电源电压；检查电源接线和插座使之正常。供电电压超限。调整电源电压在规定范围。电源坏。更换电源。12.1.3异常故障检查与处理PLC系统最常见的故障是停止运行（运行指示灯灭）、不能启动、工作无法进行，但是电源指示灯亮。这时，需要进行异常故障检查。检查顺序和内容如表7-2。表7-2异常故障的检查与处理故障现象故障原因解决办法不能启动。供电电压超过上极限。供电电压低于下极限。内存自检系统出错。ＣＰＵ、内存板故障。降压。升压。清内存、初始化。更换。工作不稳定，频繁停机。供电电压接近上、下极限。主机系统模块接触不良。ＣＰＵ、内存板内元器件松动。ＣＰＵ、内存板故障。调整电压，使在正常范围。清理、重插。清理、带手套按压元器件。更换。与编程器（微机）不通讯。通讯电缆插接松动。通讯电缆故障。内存自检出错。通讯口参数不对。主机通讯故障。编程器通讯口故障。按紧后重新联机。更换。内存清零，拔去停电记忆电池几分钟后再联机。检查参数和开关，重新设定。更换。更换。程序不能装入。内存没有初始化。ＣＰＵ、内存故障。清内存，重写。更换。12.1.4通信故障检查与处理通信是PLC网络工作的基础。PLC网络的主站、各从站的通信处理器、通信模块都有工作正常指示。当通信不正常时，需要进行通信故障检查。检查顺序和内容如表7-3。表7-3通信故障的检查与处理故障现象故障原因解决办法单一模块不通信。接插不好。模块故障。组态不对。按紧接插。更换模块。重新组态。从站不通信。分支通信电缆故障。通信处理器松动。通信处理器地扯开关错。通信处理器故障。拧紧插接件或更换。拧紧。重新设置。更换。主站不通信。通信电缆故障。调制解调器故障。通信处理器故障。排除故障、更换。断电后再启动无效更换。清理后再启动无效更换。通信正常，但通信故障灯亮。某模块插入或接触不良。插入并按紧。12.1.5输入故障检查与处理输入输出模块直接与外部设备相连，是容易出故障的部位。虽然输入输出模块故障容易判断，更换快，但是必须查明原因。而且往往都是由于外部原因造成损坏，如果不及时查明故障原因，及时消除故障，对PLC系统危害很大。不管输入单元的LED灯亮还是灭，请检查输入信...
