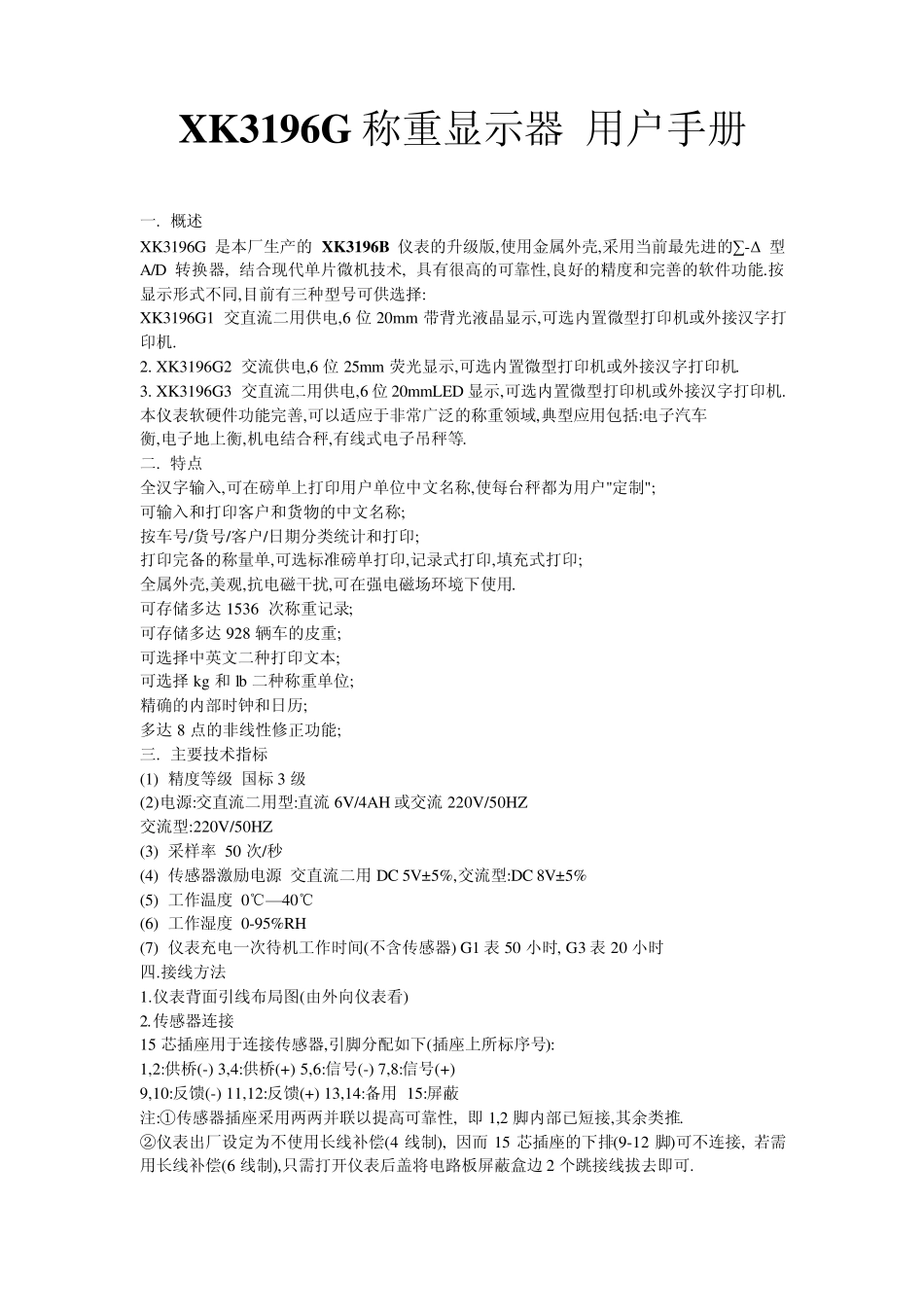

四方XK3196G称重显示器用户手册

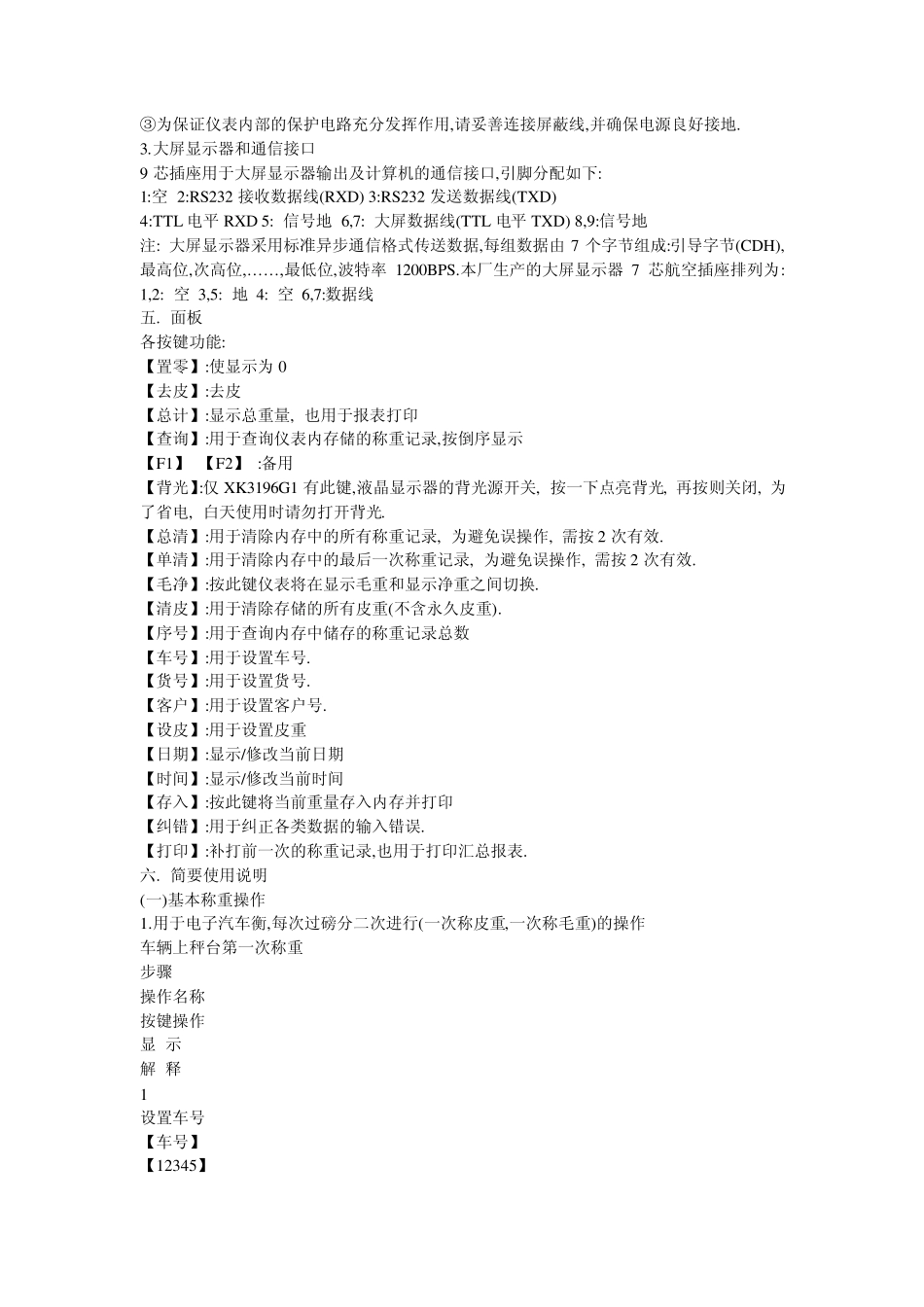

XK3196G 称重显示器 用户手册 一. 概述 XK3196G 是本厂生产的 XK3196B 仪表的升级版,使用金属外壳,采用当前最先进的∑-Δ 型 A/D 转换器, 结合现代单片微机技术, 具有很高的可靠性,良好的精度和完善的软件功能.按显示形式不同,目前有三种型号可供选择: XK3196G1 交直流二用供电,6 位 20mm 带背光液晶显示,可选内置微型打印机或外接汉字打印机. 2. XK3196G2 交流供电,6 位 25mm 荧光显示,可选内置微型打印机或外接汉字打印机. 3. XK3196G3 交直流二用供电,6 位 20mmLED 显示,可选内置微型打印机或外接汉字打印机. 本仪表软硬件功能完善,可以适应于非常广泛的称重领域,典型应用包括:电子汽车 衡,电子地上衡,机电结合秤,有线式电子吊秤等. 二. 特点 全汉字输入,可在磅单上打印用户单位中文名称,使每台秤都为用户"定制"; 可输入和打印客户和货物的中文名称; 按车号/货号/客户/日期分类统计和打印; 打印完备的称量单,可选标准磅单打印,记录式打印,填充式打印; 全属外壳,美观,抗电磁干扰,可在强电磁场环境下使用. 可存储多达1536 次称重记录; 可存储多达928 辆车的皮重; 可选择中英文二种打印文本; 可选择 kg 和 lb 二种称重单位; 精确的内部时钟和日历; 多达8 点的非线性修正功能; 三. 主要技术指标 (1) 精度等级 国标3 级 (2)电源:交直流二用型:直流 6V/4AH 或交流 220V/50HZ 交流型:220V/50HZ (3) 采样率 50 次/秒 (4) 传感器激励电源 交直流二用 DC 5V±5%,交流型:DC 8V±5% (5) 工作温度 0℃— 40℃ (6) 工作湿度 0-95%RH (7) 仪表充电一次待机工作时间(不含传感器) G1 表 50 小时, G3 表 20 小时 四.接线方法 1.仪表背面引线布局图(由外向仪表看) 2.传感器连接 15 芯插座用于连接传感器,引脚分配如下(插座上所标序号): 1,2:供桥(-) 3,4:供桥(+) 5,6:信号(-) 7,8:信号(+) 9,10:反馈(-) 11,12:反馈(+) 13,14:备用 15:屏蔽 注:①传感器插座采用两两并联以提高可靠性, 即 1,2 脚内部已短接,其余类推. ②仪表出厂设定为不使用长线补偿(4 线制), 因而 15 芯插座的下排(9-12 脚)可不连接, 若需用长线补偿(6 线制),只需打开仪表后盖将电路板屏蔽盒边 2 个跳接线拔去即可. ③为保证仪表内部的保护电路充分发挥作用,请妥善连接屏蔽线,并确保电源良好接地. 3.大屏显示器和通信接口 9 芯插座用于大屏显示器输出及计算机的通信接口,...
