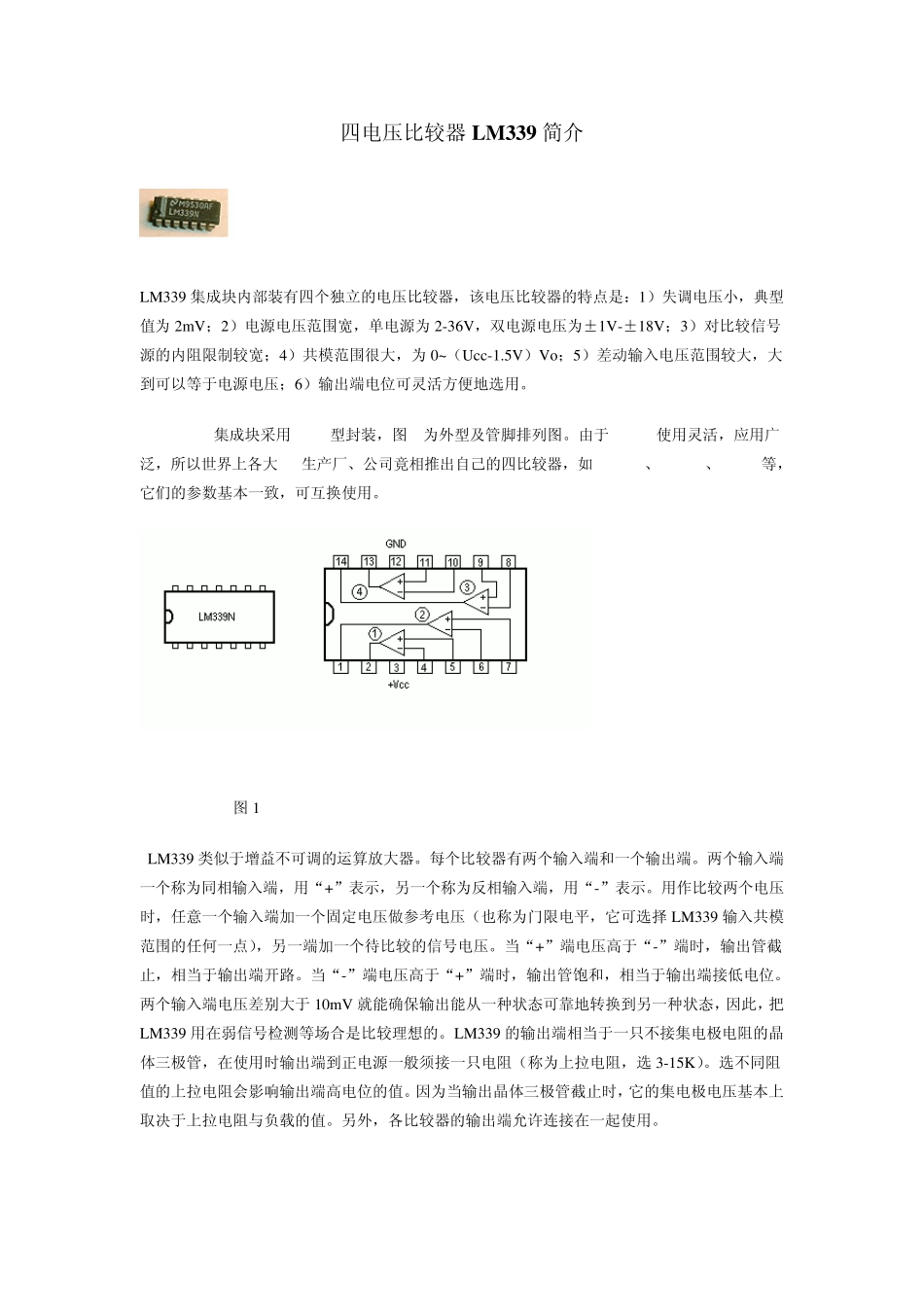

四电压比较器LM 339 简介 LM339 集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1
5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用
LM339集成块采用 C-14型封装，图 1为外型及管脚排列图
由于 LM339使用灵活，应用广泛，所以世界上各大 IC生产厂、公司竟相推出自己的四比较器，如 IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用
图 1 LM339 类似于增益不可调的运算放大器
每个比较器有两个输入端和一个输出端
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择 LM339 输入共模范围的任何一点），另一端加一个待比较的信号电压
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位
两个输入端电压差别大于 10mV 就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339 用在弱信号检测等场合是比较理想的
LM339 的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选 3-15K）
选不同阻值的上拉电阻会影响输出端高电位的值
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值
另外，各比较器的输出端允许连接在一起使用

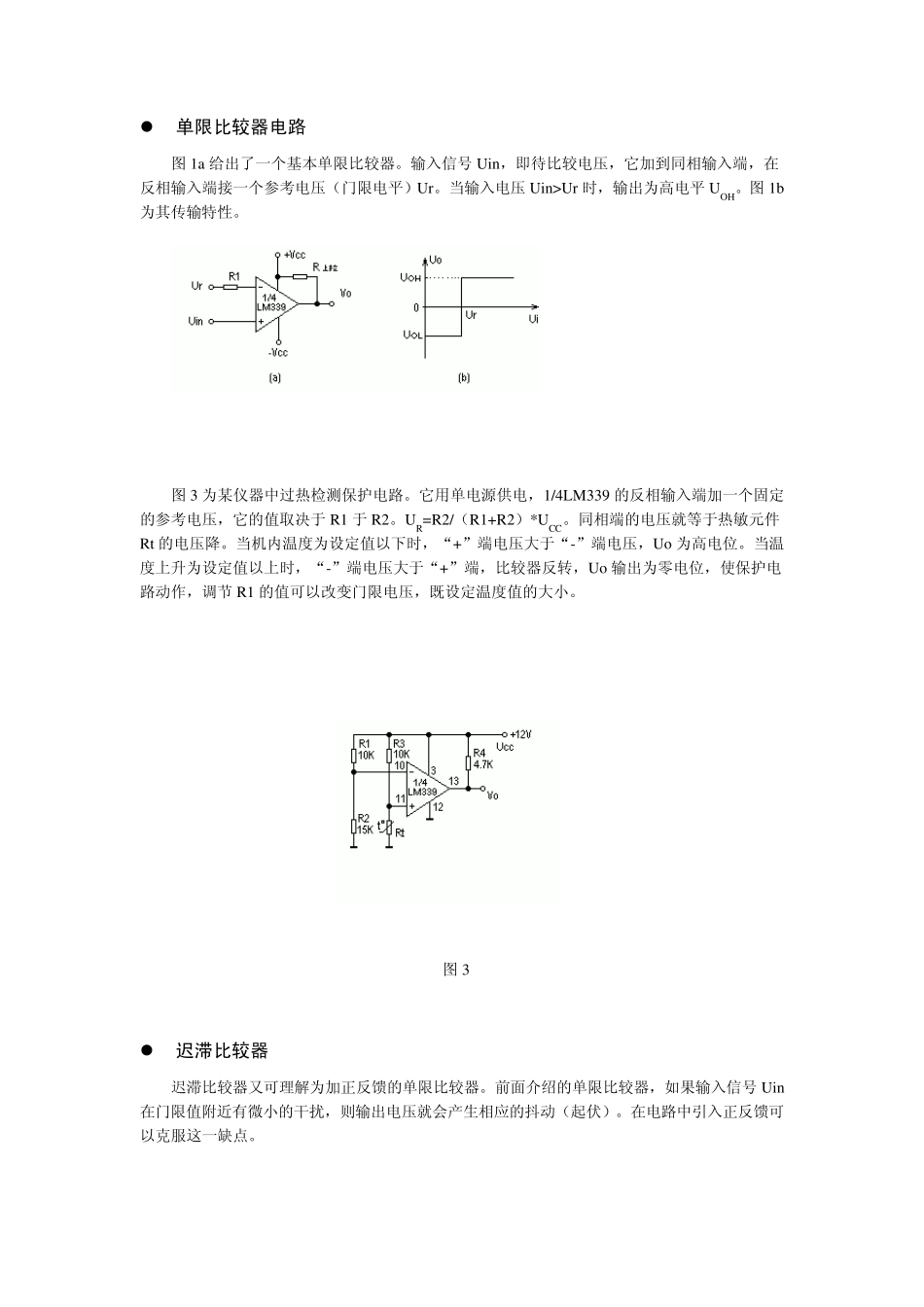

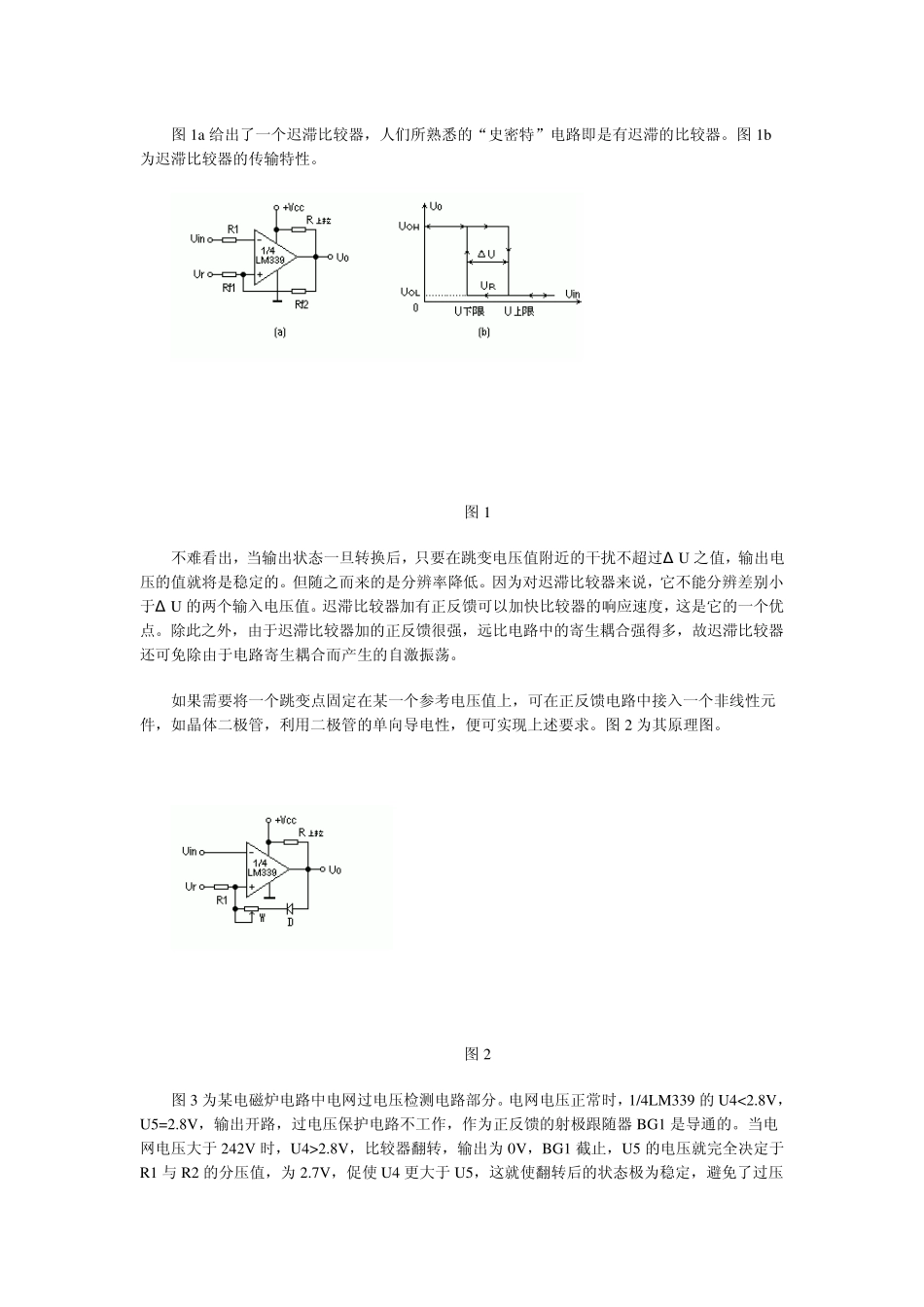

单限比较器电路 图1a 给出了一个基本单限比较器
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考
