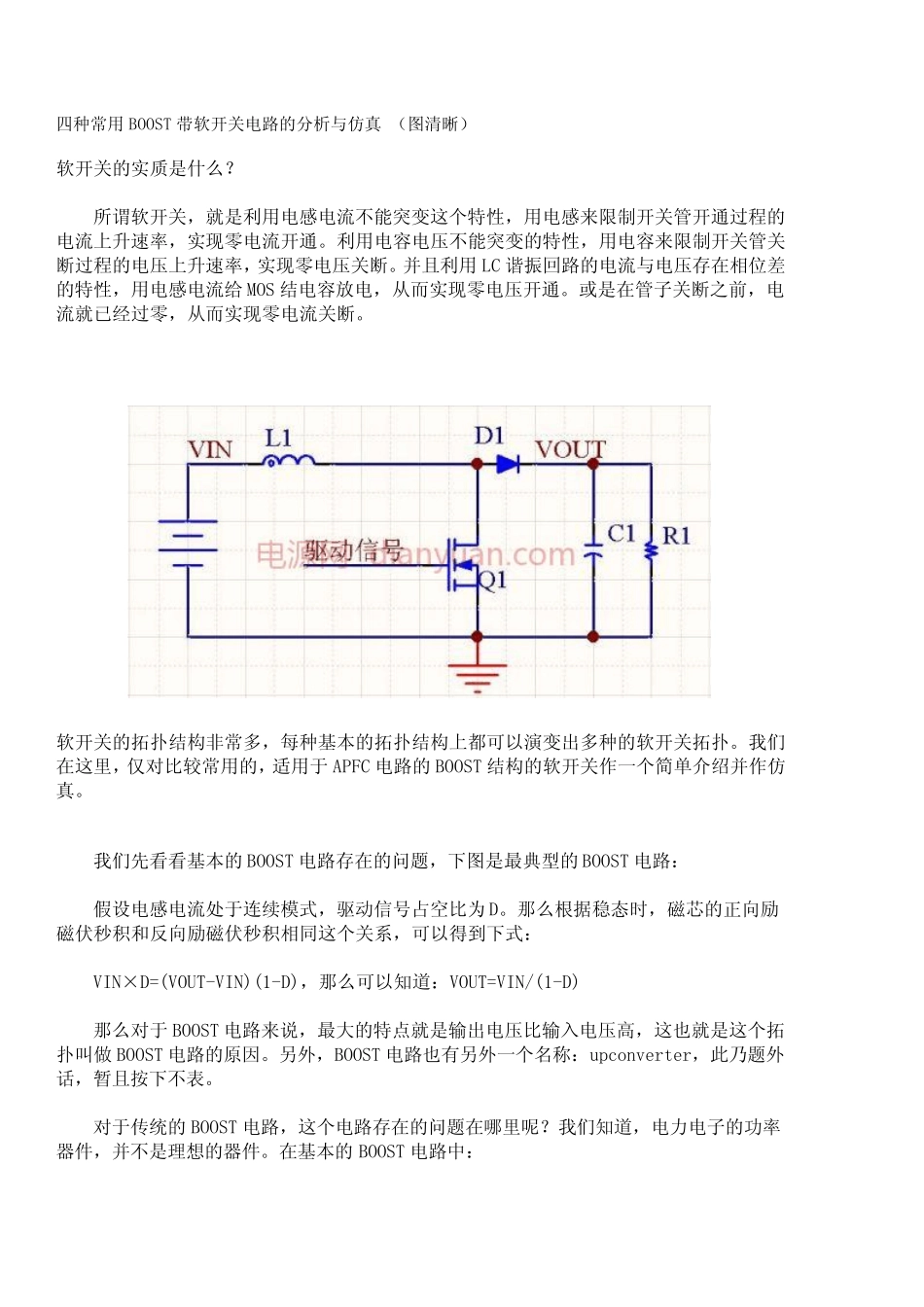

四 种 常 用 BOOST 带 软 开 关 电 路 的 分 析 与 仿 真 ( 图 清 晰 ) 软 开 关 的 实 质 是 什 么 ? 所 谓 软 开 关 , 就 是 利 用 电 感 电 流 不 能 突 变 这 个 特 性 , 用 电 感 来 限 制 开 关 管 开 通 过 程 的电 流 上 升 速 率 , 实 现 零 电 流 开 通 。 利 用 电 容 电 压 不 能 突 变 的 特 性 , 用 电 容 来 限 制 开 关 管 关断 过 程 的 电 压 上 升 速 率 , 实 现 零 电 压 关 断 。 并 且 利 用 LC 谐 振 回 路 的 电 流 与 电 压 存 在 相 位 差的 特 性 , 用 电 感 电 流 给 MOS 结 电 容 放 电 , 从 而 实 现 零 电 压 开 通 。 或 是 在 管 子 关 断 之 前 , 电流 就 已 经 过 零 , 从 而 实 现 零 电 流 关 断 。 软 开 关 的 拓 扑 结 构 非 常 多 , 每 种 基 本 的 拓 扑 结 构 上 都 可 以 演 变 出 多 种 的 软 开 关 拓 扑 。 我 们在 这 里 , 仅 对 比 较 常 用 的 , 适 用 于 APFC 电 路 的 BOOST 结 构 的 软 开 关 作 一 个 简 单 介 绍 并 作 仿真 。 我 们 先 看 看 基 本 的 BOOST 电 路 存 在 的 问 题 , 下 图 是 最 典 型 的 BOOST 电 路 : 假 设 电 感 电 流 处 于 连 续 模 式 , 驱 动 信 号 占空比 为D。 那么 根据稳态时, 磁芯的 正向励磁伏秒积和反向励磁伏秒积相 同这 个 关 系, 可 以 得到下 式 : VIN×D=(VOUT-VIN)(1-D), 那么 可 以 知道: VOUT=VIN/(1-D) 那么 对 于 BOOST 电 路 来 说, 最 大的 特 点就 是 输出 电 压 比 输入电 压 高, 这 也 就 是 这 个 拓扑 叫 做 BOOST 电 路 的 原 因 。 另 外 , BOOST 电 路 也 有 另 外 一 个 名 称 : upconverter, 此 乃 题 外话 , 暂 且 按 下 不 表 。 对 于 传 统 的 BOOST 电 路 , 这 个 电 路 存 在 的 问 题 在 哪 里 呢 ? 我 们 知道, 电 力 电 子 的 功 率器 件 , 并 不 是 理 想 的 器 件 。 在 基 本 的 BOOST 电 路 ...
