回填灌浆与固结灌浆灌浆施工方案

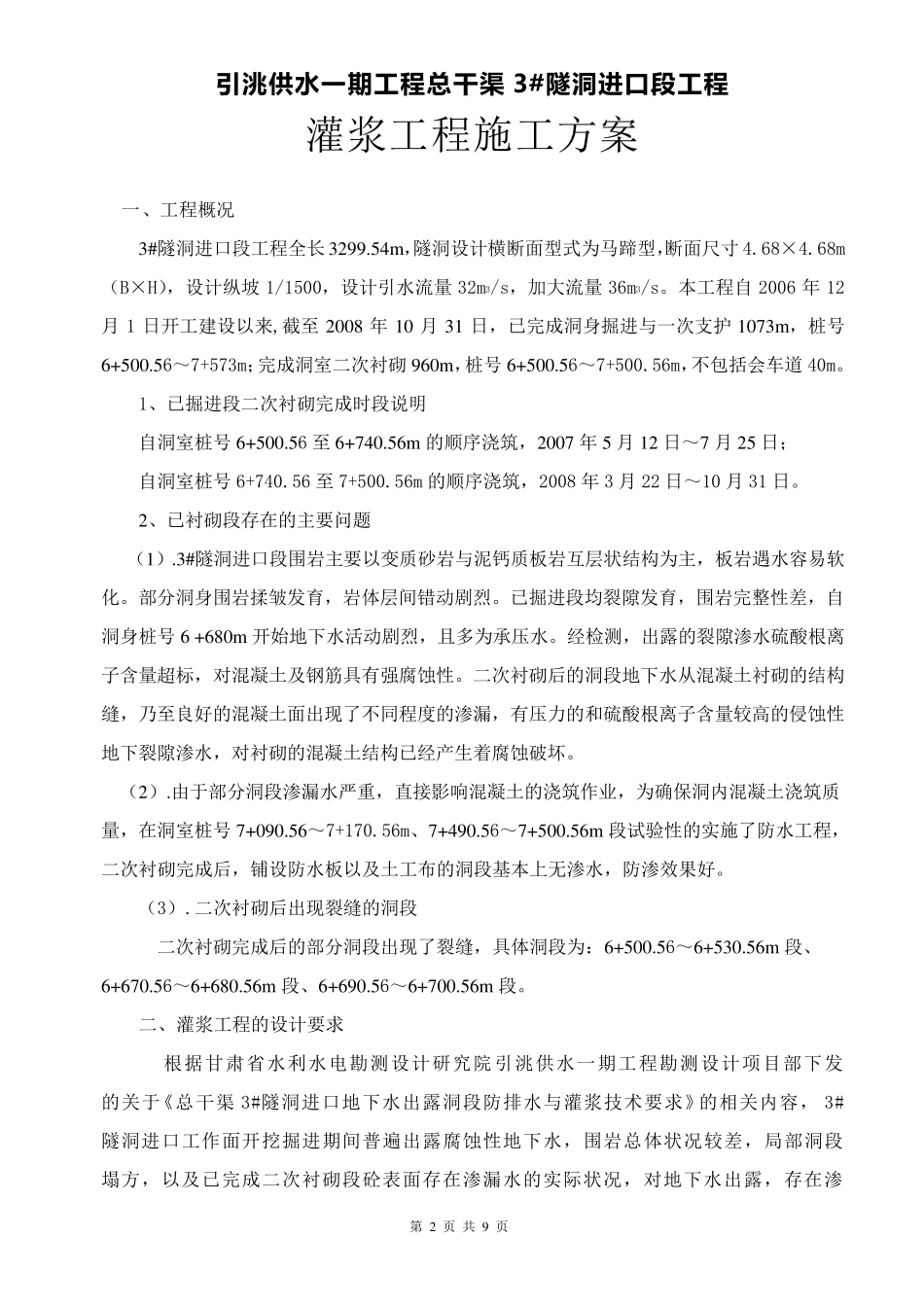

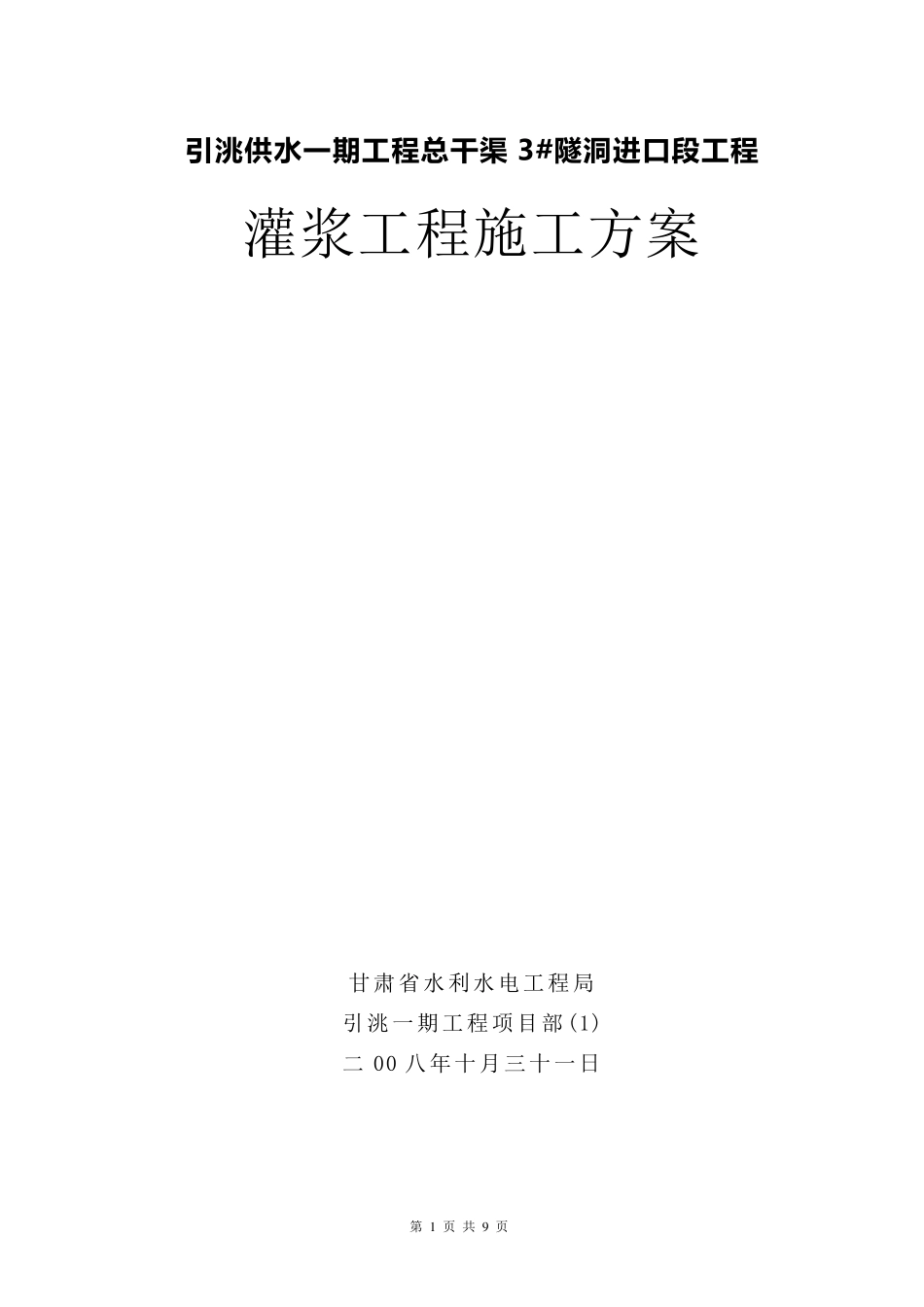

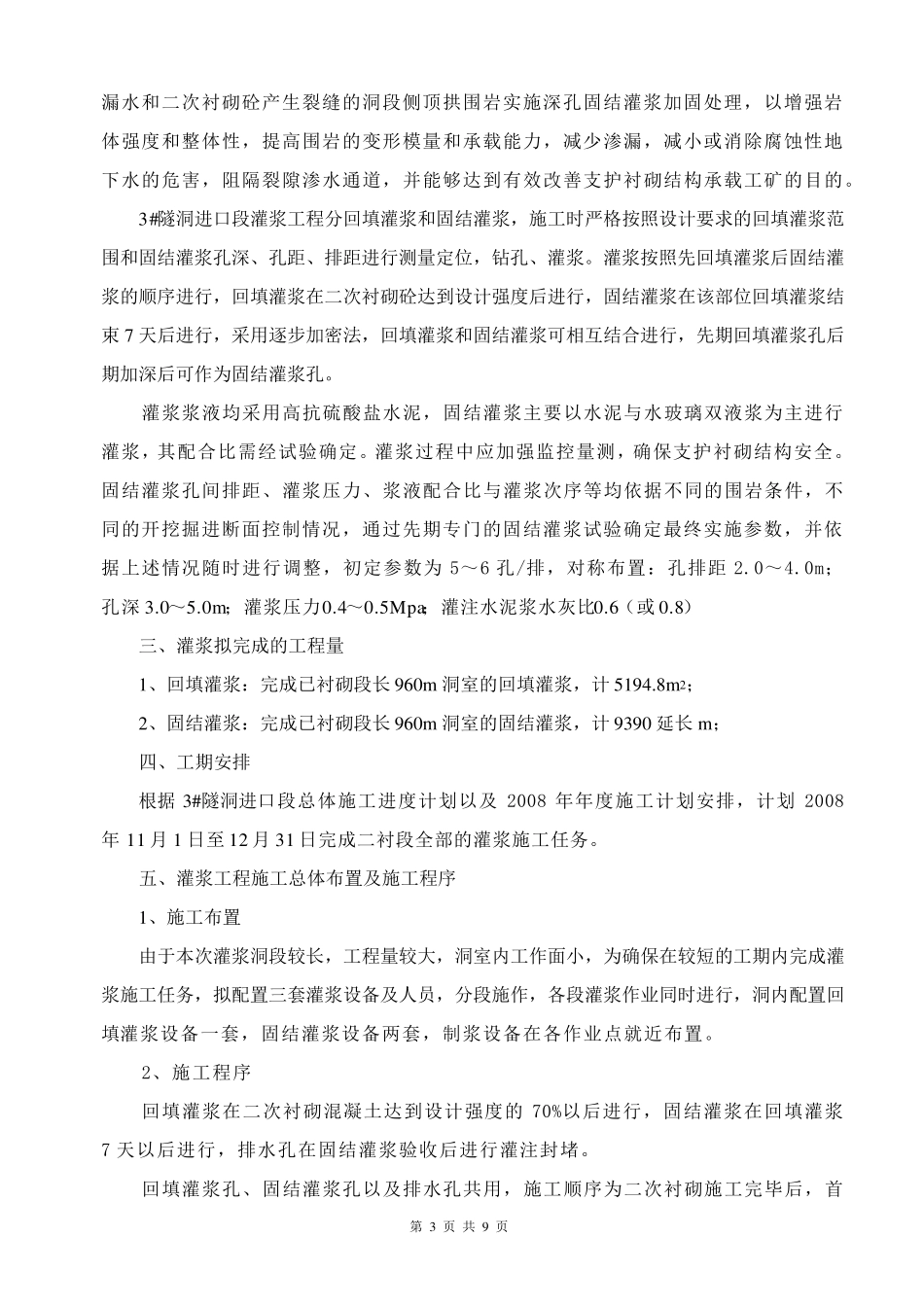

第 1 页 共 9 页 引 洮 供 水 一期工程总干渠 3#隧洞进口段工程 灌浆工程施工方案 甘肃省水利水电工程局 引洮一期工程项目部 (1) 二 00 八年十月三十一日 第 2 页 共 9 页 引 洮 供 水 一期工程总干渠 3#隧洞进口段工程 灌浆工程施工方案 一、工程概况 3#隧洞进口段工程全长3299.54m ，隧洞设计横断面型式为马蹄型，断面尺寸4.68×4.68m（B×H），设计纵坡 1/1500，设计引水流量 32m3/s，加大流量 36m3/s。本工程自 2006 年 12月 1 日开工建设以来,截至 2008 年 10 月 31 日，已完成洞身掘进与一次支护 1073m ，桩号6+500.56～7+573m；完成洞室二次衬砌 960m ，桩号 6+500.56～7+500.56m，不包括会车道 40m。 1、已掘进段二次衬砌完成时段说明 自洞室桩号 6+500.56 至 6+740.56m 的顺序浇筑，2007 年 5 月 12 日～7 月 25 日； 自洞室桩号 6+740.56 至 7+500.56m 的顺序浇筑，2008 年 3 月 22 日～10 月 31 日。 2、已衬砌段存在的主要问题 （1）.3#隧洞进口段围岩主要以变质砂岩与泥钙质板岩互层状结构为主，板岩遇水容易软化。部分洞身围岩揉皱发育，岩体层间错动剧烈。已掘进段均裂隙发育，围岩完整性差，自洞身桩号 6 +680m 开始地下水活动剧烈，且多为承压水。经检测，出露的裂隙渗水硫酸根离子含量超标，对混凝土及钢筋具有强腐蚀性。二次衬砌后的洞段地下水从 混凝土衬砌的结构缝 ，乃 至良 好 的混凝土面出现 了 不同 程度 的渗漏 ，有压力 的和 硫酸根离子含量较 高 的侵 蚀性地下裂隙渗水，对衬砌的混凝土结构已经产 生 着 腐蚀破 坏 。 （2）.由 于 部分洞段渗漏 水严 重 ，直 接 影 响 混凝土的浇筑作 业 ，为确 保 洞内 混凝土浇筑质量，在洞室桩号 7+090.56～7+170.56m、7+490.56～7+500.56m 段试 验 性的实 施 了 防 水工程，二次衬砌完成后，铺 设防 水板以及土工布 的洞段基 本上 无 渗水，防 渗效 果 好 。 （3）.二次衬砌后出现 裂缝 的洞段 二次衬砌完成后的部分洞段出现 了 裂缝 ，具体洞段为： 6+500.56～6+530.56m 段、6+670.56～6+680.56m 段、6+690.56～6+700.56m 段。 二、灌 浆 工程的设计要求 根据甘肃省水利水电勘测设计研究院引洮供水一期工程勘测设计项目部下发的关于《总干渠 3#隧洞进口地下水出露洞段防排水与灌浆技术要求》的相关内容， 3#隧洞...
