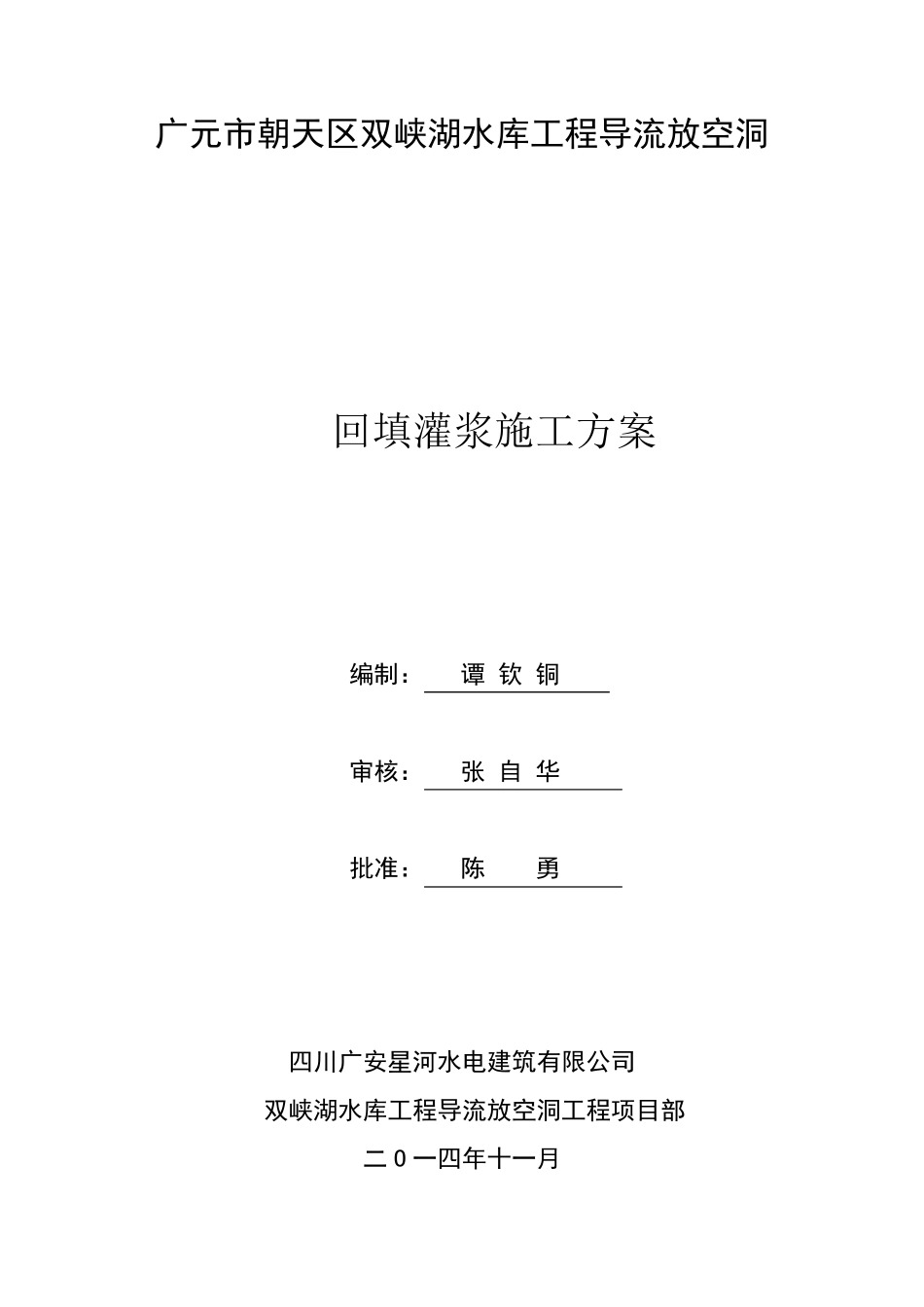

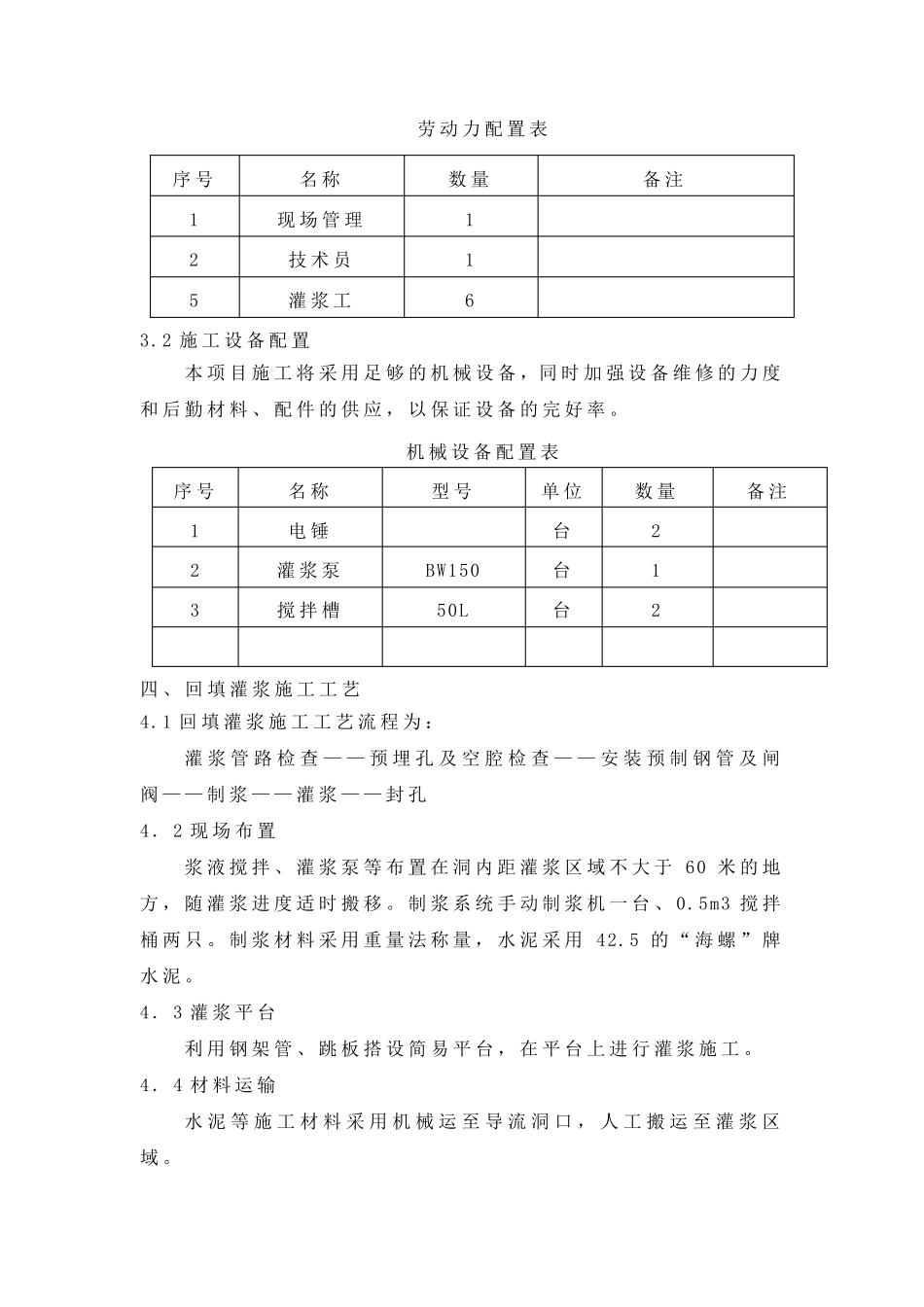

广元市朝天区双峡湖水库工程导流放空洞 回填灌浆施工方案 编制: 谭 钦 铜 审核: 张 自 华 批准: 陈 勇 四川广安星河水电建筑有限公司 双峡湖水库工程导流放空洞工程项目部 二O 一四年十一月 一.编制依据、编制范围 1.1 编制依据 (1)本项目工程设计图纸、图纸会审会议纪要及图纸会审记录。 (2)国家有关方针政策和国家、水利部门现行水工技术标准,设计规范,施工规范,施工指南,验收标准和相关规定等。 (3)现场踏勘调查的相关资料。 (4)我单位对已建及在建导流洞的研究及本单位的技术力量、设备能力等。 (5)双峡湖水库导流洞土建及安装工程《实施性施工组织设计》。 1.2 编制原则 在现场调查基础上,按照“ 标准化 、机 械 化 、工厂 化 、信 息 化 ”的要求 ,合 理 布 置 总 体 施工组织规划 、资源 配 置 ,按照专 业 化 组织施工的要求 建立 科 学 、可 行的施工管 理 模 式 及资源 配 置 。 1.3 编制范围 双峡湖水库导流放空洞。 二.工程概况 导流放空隧洞全长448.018 米,隧洞断面采用直径3.5 米的圆洞型,设事故闸门室,竖井式 结构,闸室上部设启闭平台及排架,设事故闸门一扇,固 定卷 扬 机 启闭,隧洞出 口 设置 锥 形 阀 ,阀 门接消 力池 。导流放空隧洞采用钢 筋 混 凝 土衬 砌 ,厚50 厘 米。 三 .施工组织安排 3.1 施工人 力配 置 在施工中 配 置 充 足 的具 有丰 富 施工经 验的熟 练 工,以 保 证 施工机 械 的正 常 运 转 。施工人 员 总 数 为8 人 。 劳动力配置表 序号 名称 数量 备注 1 现场管理 1 2 技术员 1 5 灌浆工 6 3.2 施工设备配置 本项目施工将采用足够的机械设备,同时加强设备维修的力度和后勤材料、配件的供应,以保证设备的完好率。 机械设备配置表 序号 名称 型号 单位 数量 备注 1 电锤 台 2 2 灌浆泵 BW150 台 1 3 搅拌槽 50L 台 2 四、回填灌浆施工工艺 4.1 回填灌浆施工工艺流程为: 灌浆管路检查— — 预 埋 孔 及 空 腔 检查— — 安 装 预 制 钢 管及 闸阀 — — 制 浆— — 灌浆— — 封 孔 4. 2 现场布 置 浆液 搅拌、灌浆泵等 布 置在 洞 内 距 灌浆区 域 不 大 于 60 米 的地方 ,随 灌浆进 度适 时搬 移 。制 浆系 统 手 动制 浆机一 台、0.5...
