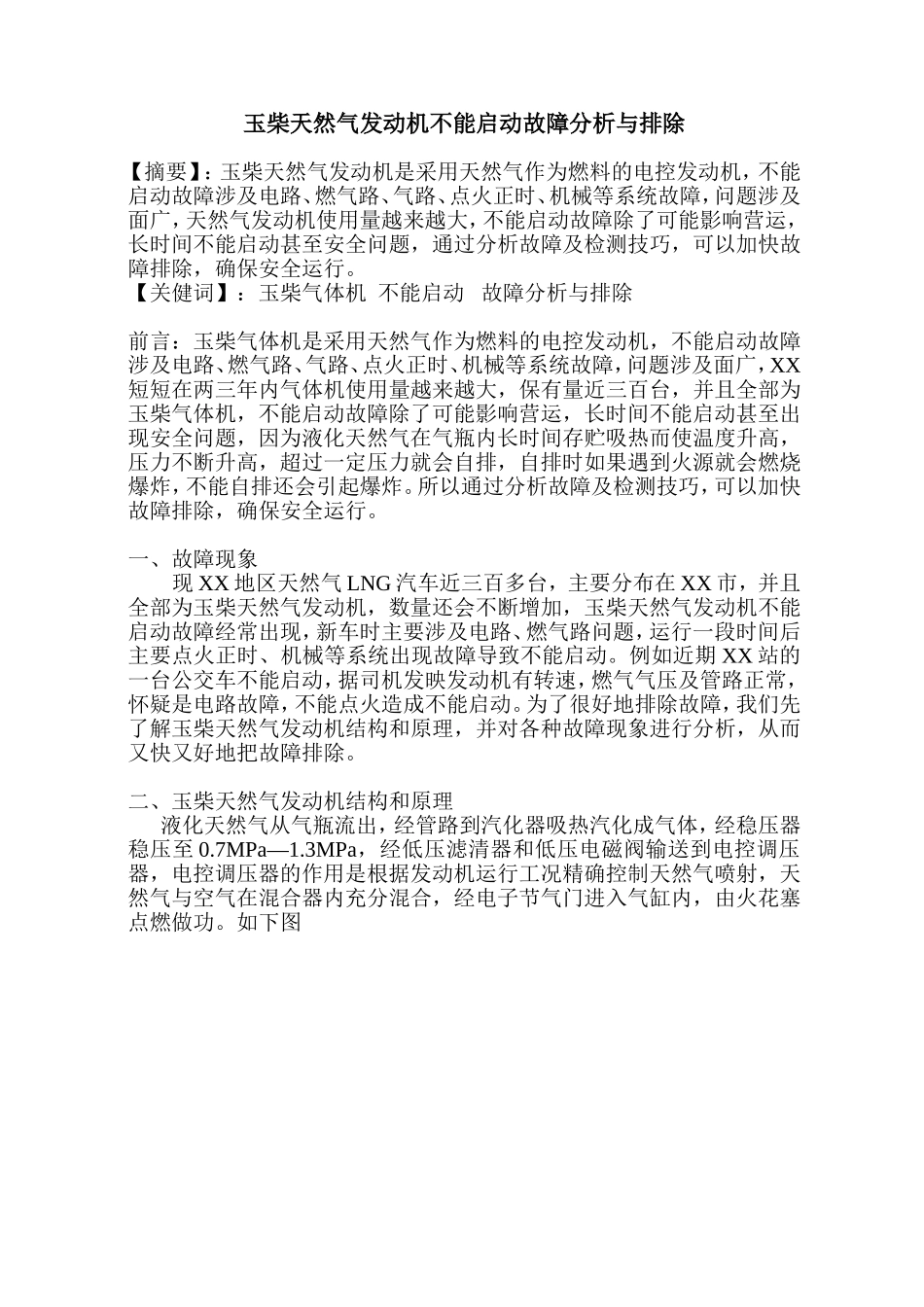

玉柴天然气发动机不能启动故障分析与排除【摘要】：玉柴天然气发动机是采用天然气作为燃料的电控发动机，不能启动故障涉及电路、燃气路、气路、点火正时、机械等系统故障，问题涉及面广，天然气发动机使用量越来越大，不能启动故障除了可能影响营运，长时间不能启动甚至安全问题，通过分析故障及检测技巧，可以加快故障排除，确保安全运行。【关健词】：玉柴气体机不能启动故障分析与排除前言：玉柴气体机是采用天然气作为燃料的电控发动机，不能启动故障涉及电路、燃气路、气路、点火正时、机械等系统故障，问题涉及面广，XX短短在两三年内气体机使用量越来越大，保有量近三百台，并且全部为玉柴气体机，不能启动故障除了可能影响营运，长时间不能启动甚至出现安全问题，因为液化天然气在气瓶内长时间存贮吸热而使温度升高，压力不断升高，超过一定压力就会自排，自排时如果遇到火源就会燃烧爆炸，不能自排还会引起爆炸。所以通过分析故障及检测技巧，可以加快故障排除，确保安全运行。一、故障现象现XX地区天然气LNG汽车近三百多台，主要分布在XX市，并且全部为玉柴天然气发动机，数量还会不断增加，玉柴天然气发动机不能启动故障经常出现，新车时主要涉及电路、燃气路问题，运行一段时间后主要点火正时、机械等系统出现故障导致不能启动。例如近期XX站的一台公交车不能启动，据司机发映发动机有转速，燃气气压及管路正常，怀疑是电路故障，不能点火造成不能启动。为了很好地排除故障，我们先了解玉柴天然气发动机结构和原理，并对各种故障现象进行分析，从而又快又好地把故障排除。二、玉柴天然气发动机结构和原理液化天然气从气瓶流出，经管路到汽化器吸热汽化成气体，经稳压器稳压至0.7MPa—1.3MPa，经低压滤清器和低压电磁阀输送到电控调压器，电控调压器的作用是根据发动机运行工况精确控制天然气喷射，天然气与空气在混合器内充分混合，经电子节气门进入气缸内，由火花塞点燃做功。如下图火花塞的点火时刻由ECM控制，氧传感器即时监控燃烧后尾气氧浓度，推算出空燃比,ECM根据氧传感器的反馈信号和控制MAP及时修正天然气喷射量。空气从空气滤清器进入，经废气涡轮增压器到混合器和天然气混合后，经电子节气门控制进入气缸燃烧做功。驾驶员通过控制电子油门踏板，经ECM综合各因素控制电子节气门开度，从而控制发动机的功率。三、发动机不能启动故障分析及检修发动机启动需要合适的空燃比、启动转速、缸压、点火能量和点火正时等因素，如果不能启动，上述因素达不到要求，其中的零部件出现了故障，应给予检修。发动机不能启动首先检查其是否有转速，如果没有转速或转速不够，应检查起动机及控制电路，如果转速达到启动要求，则应检查点火、燃气路、气路、ECU保护策略等因素。1、发动机不能转动发动机不能启动，首先检查其是否有转速，如果没有转速，检查起动机及控制电路，电路如下图：打开点火开关，检查起动机接线端是否有24V电压，有24V电压则检查起动机，没有电压则检查控制电路，控制电路主要检测继电器2的87A是否有电，如果没有则检查点火开关输出是否有电或接ECM73#的85是否为高电压，如果继电器85接线端如果为低电压，继电器线圈有电流通过，吸引开关断开起动机控制电源。2、发动机转速达不到起动要求发动机转速可以用电脑检测仪测定，气体发动机要求转速约200转/分钟以上，才能启动，如果达不到转速，可能是起动机及控制电路或电瓶失效导致，电瓶检查需确定电压及电量是否达到要求，电池电压是否为24V或启动时电压小于16V、用高率放电计测量放电15S端电压少于19V时为电池故障。3、发动机转速达到起动要求当用发动机转速达到200转/分钟以上时，则需检查发动机控制器（ECM）上电电路、正时系统、燃气路、缸压、点火、气路等系统，但首先需检查发动机控制器（ECM）是否上电，因为ECM没电发动机是不能启动的，并且检查比较直观，检查ECM是否上电有几种方法：①、发动机控制器（ECM）是否上电分析及测量1）、观察仪表台发动机故障指示灯点亮情况，当把点火开关开至ON时，ECM上电进行自检，点亮发动机故障指示灯1秒后熄灭，如果没有点亮，可能是ECM没电，需进一步重点检查E...
