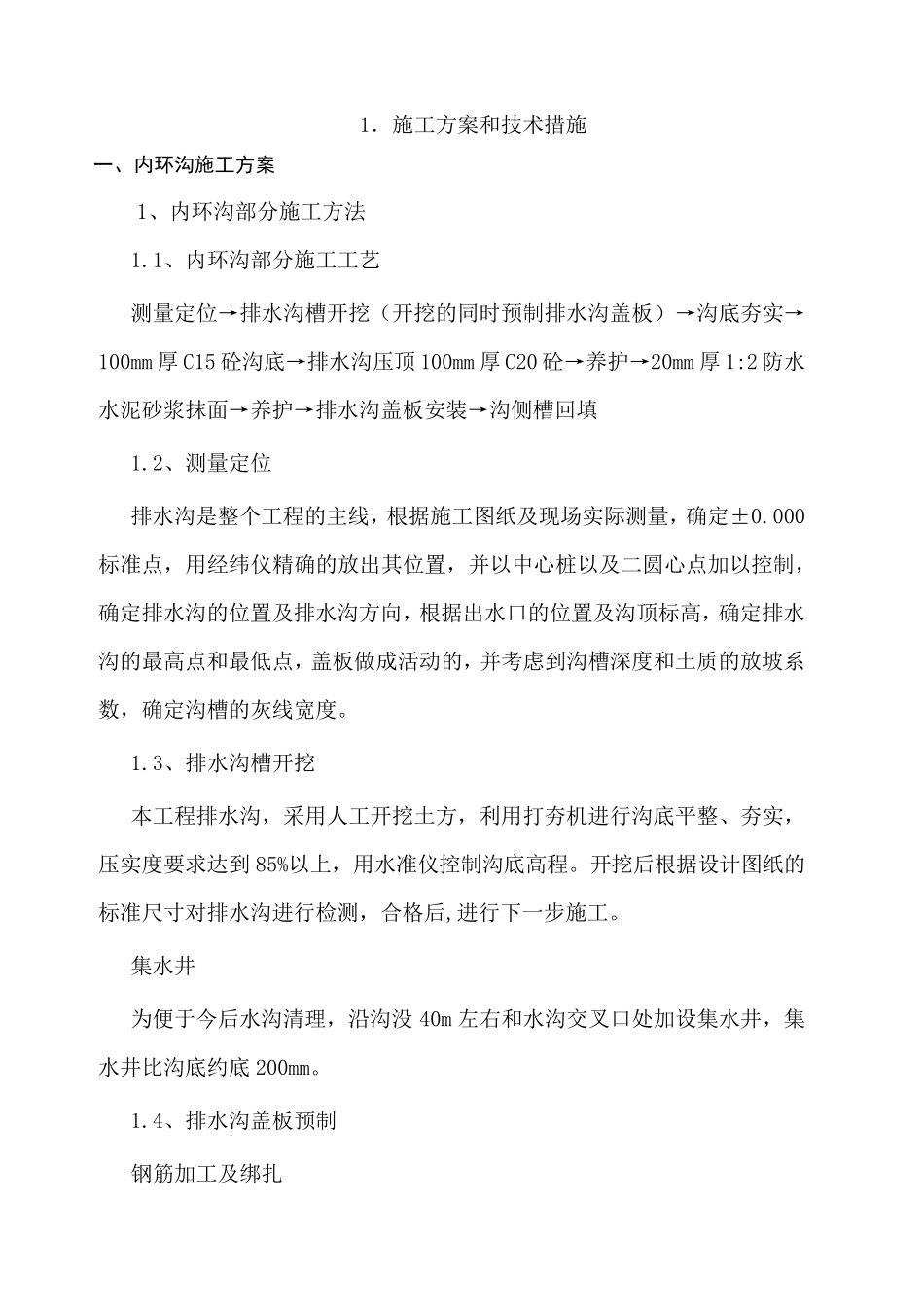

1.施工方案和技术措施 一、内环沟施工方案 1、内环沟部分施工方法 1.1、内环沟部分施工工艺 测量定位→排水沟槽开挖(开挖的同时预制排水沟盖板)→沟底夯实→100mm 厚C15 砼沟底→排水沟压顶100mm 厚C20 砼→养护→20mm 厚1:2 防水水泥砂浆抹面→养护→排水沟盖板安装→沟侧槽回填 1.2、测量定位 排水沟是整个工程的主线,根据施工图纸及现场实际测量,确定±0.000标准点,用经纬仪精确的放出其位置,并以中心桩以及二圆心点加以控制,确定排水沟的位置及排水沟方向,根据出水口的位置及沟顶标高,确定排水沟的最高点和最低点,盖板做成活动的,并考虑到沟槽深度和土质的放坡系数,确定沟槽的灰线宽度。 1.3、排水沟槽开挖 本工程排水沟,采用人工开挖土方,利用打夯机进行沟底平整、夯实,压实度要求达到 85%以上,用水准仪控制沟底高程。开挖后根据设计图纸的标准尺寸对排水沟进行检测,合格后,进行下一步施工。 集水井 为便于今后水沟清理,沿沟没40m 左右和水沟交叉口处加设集水井,集水井比沟底约底200mm。 1.4、排水沟盖板预制 钢筋加工及绑 扎 钢 筋 下 料 下 料 前 认 真 核 对 钢 筋 规 格 、 级 别 及 加 工 数 量 , 无 误 后 按 配 料 单 下 料 。 钢筋 的 切 割 采 用 钢 筋 切 割 机 进 行 ; 在 钢 筋 切 断 前 , 先 在 钢 筋 上 用 粉 笔 按 配 料 单标 注 下 料 长 度 将 切 断 位 置 做 明 显 标 记 , 切 断 时 , 切 断 标 记 对 准 刀 刃 将 钢 筋 放入 切 割 槽 将 其 切 断 ; 钢 筋 较 细 时 , 可 用 铁 钳 人 工 切 割 ; 个 别 情 况 下 也 可 用 砂轮 锯 进 行 钢 筋 切 割 。 钢 筋 弯 制 钢 筋 的 弯 制 应 采 用 钢 筋 弯 曲 机 在 工 作 平 台 上 进 行 。 钢 筋 的 弯 制 和 末 端 弯钩 均 应 符 合 设 计 要 求 。 钢 筋 的 绑 扎 按 照 设 计 的 布 筋 要 求 , 对 钢 筋 的 交 叉 点 采 用 铁 丝 绑 扎 。 预 制 排 水 沟 盖 板 排 水 沟 土 方 开 挖 的 同 时 进 行 排 水 沟 盖 板 的 预 制 , 采 用 C20 混 凝 土 预 制 盖板 。 预 制 前 应 对 场 地 进 行 平 整 、 压 实 。 排 水 沟 盖 ...
