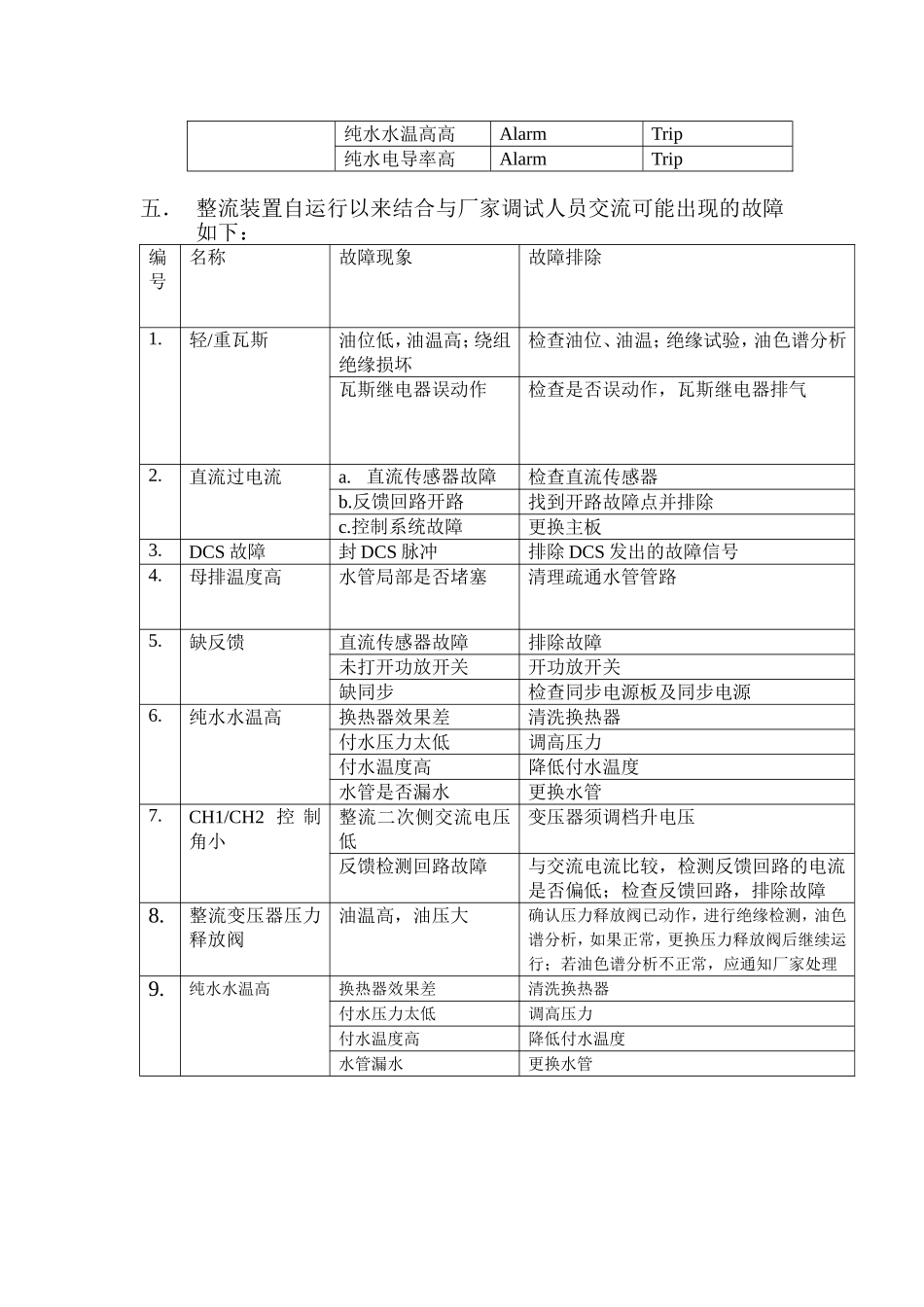

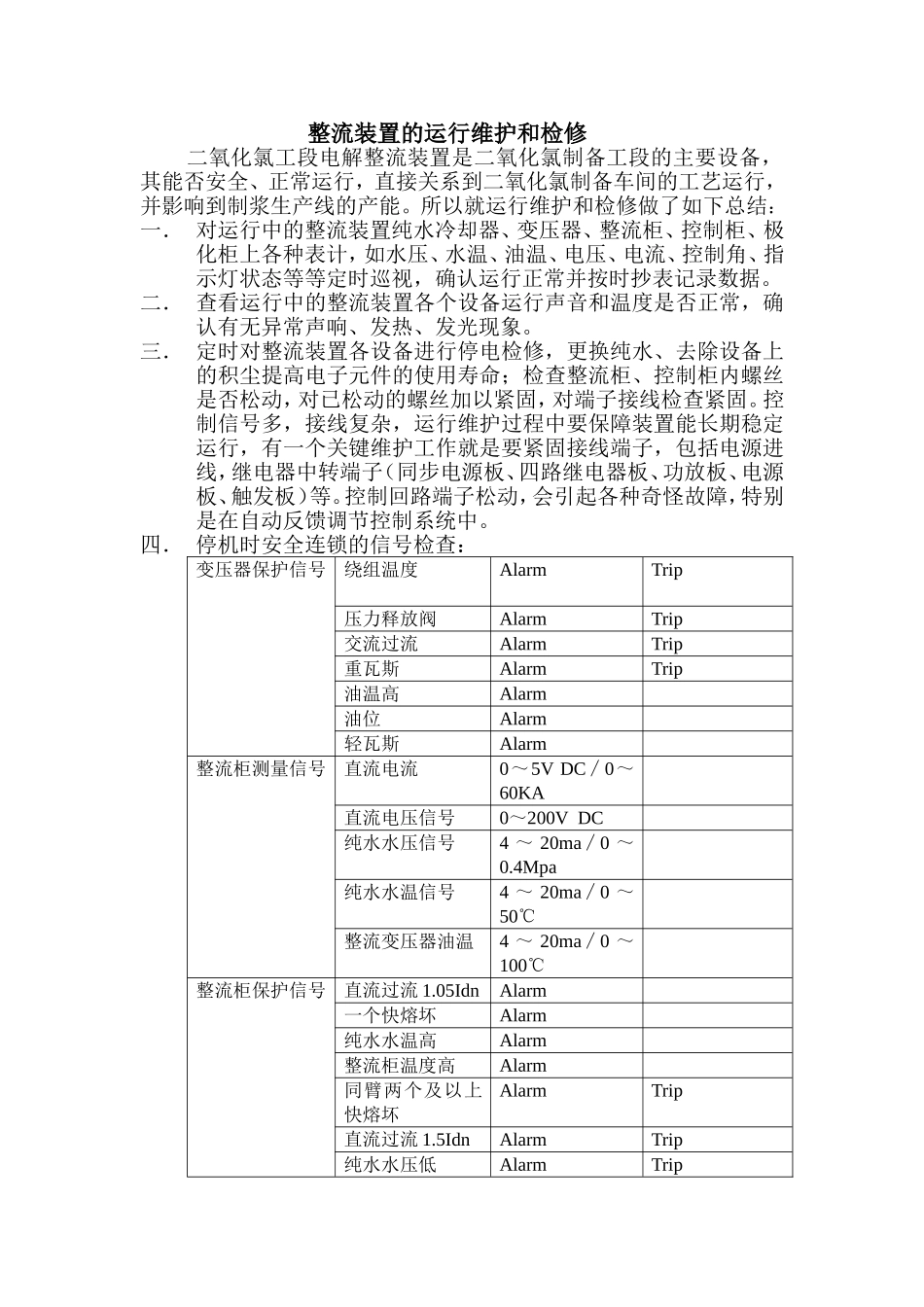

整流装置的运行维护和检修二氧化氯工段电解整流装置是二氧化氯制备工段的主要设备，其能否安全、正常运行，直接关系到二氧化氯制备车间的工艺运行，并影响到制浆生产线的产能。所以就运行维护和检修做了如下总结：一．对运行中的整流装置纯水冷却器、变压器、整流柜、控制柜、极化柜上各种表计，如水压、水温、油温、电压、电流、控制角、指示灯状态等等定时巡视，确认运行正常并按时抄表记录数据。二．查看运行中的整流装置各个设备运行声音和温度是否正常，确认有无异常声响、发热、发光现象。三．定时对整流装置各设备进行停电检修，更换纯水、去除设备上的积尘提高电子元件的使用寿命；检查整流柜、控制柜内螺丝是否松动，对已松动的螺丝加以紧固，对端子接线检查紧固。控制信号多，接线复杂，运行维护过程中要保障装置能长期稳定运行，有一个关键维护工作就是要紧固接线端子，包括电源进线，继电器中转端子（同步电源板、四路继电器板、功放板、电源板、触发板）等。控制回路端子松动，会引起各种奇怪故障，特别是在自动反馈调节控制系统中。四．停机时安全连锁的信号检查：变压器保护信号绕组温度AlarmTrip压力释放阀AlarmTrip交流过流AlarmTrip重瓦斯AlarmTrip油温高Alarm油位Alarm轻瓦斯Alarm整流柜测量信号直流电流0～5VDC∕0～60KA直流电压信号0～200VDC纯水水压信号4～20ma∕0～0.4Mpa纯水水温信号4～20ma∕0～50℃整流变压器油温4～20ma∕0～100℃整流柜保护信号直流过流1.05IdnAlarm一个快熔坏Alarm纯水水温高Alarm整流柜温度高Alarm同臂两个及以上快熔坏AlarmTrip直流过流1.5IdnAlarmTrip纯水水压低AlarmTrip纯水水温高高AlarmTrip纯水电导率高AlarmTrip五．整流装置自运行以来结合与厂家调试人员交流可能出现的故障如下：编号名称故障现象故障排除1.轻/重瓦斯油位低，油温高；绕组绝缘损坏检查油位、油温；绝缘试验，油色谱分析瓦斯继电器误动作检查是否误动作，瓦斯继电器排气2.直流过电流a.直流传感器故障检查直流传感器b.反馈回路开路找到开路故障点并排除c.控制系统故障更换主板3.DCS故障封DCS脉冲排除DCS发出的故障信号4.母排温度高水管局部是否堵塞清理疏通水管管路5.缺反馈直流传感器故障排除故障未打开功放开关开功放开关缺同步检查同步电源板及同步电源6.纯水水温高换热器效果差清洗换热器付水压力太低调高压力付水温度高降低付水温度水管是否漏水更换水管7.CH1/CH2控制角小整流二次侧交流电压低变压器须调档升电压反馈检测回路故障与交流电流比较，检测反馈回路的电流是否偏低；检查反馈回路，排除故障8.整流变压器压力释放阀油温高，油压大确认压力释放阀已动作，进行绝缘检测，油色谱分析，如果正常，更换压力释放阀后继续运行；若油色谱分析不正常，应通知厂家处理9.纯水水温高换热器效果差清洗换热器付水压力太低调高压力付水温度高降低付水温度水管漏水更换水管
