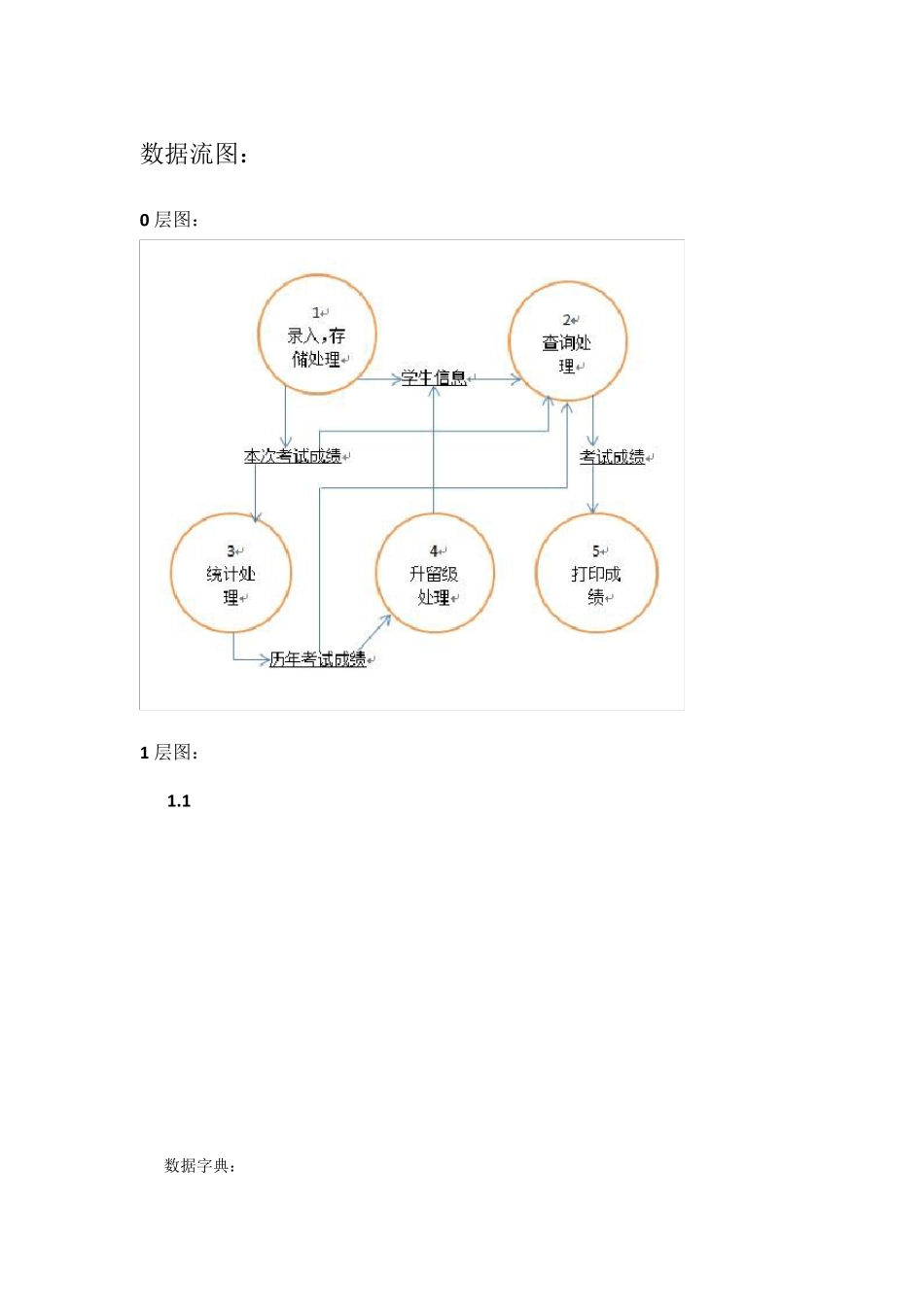

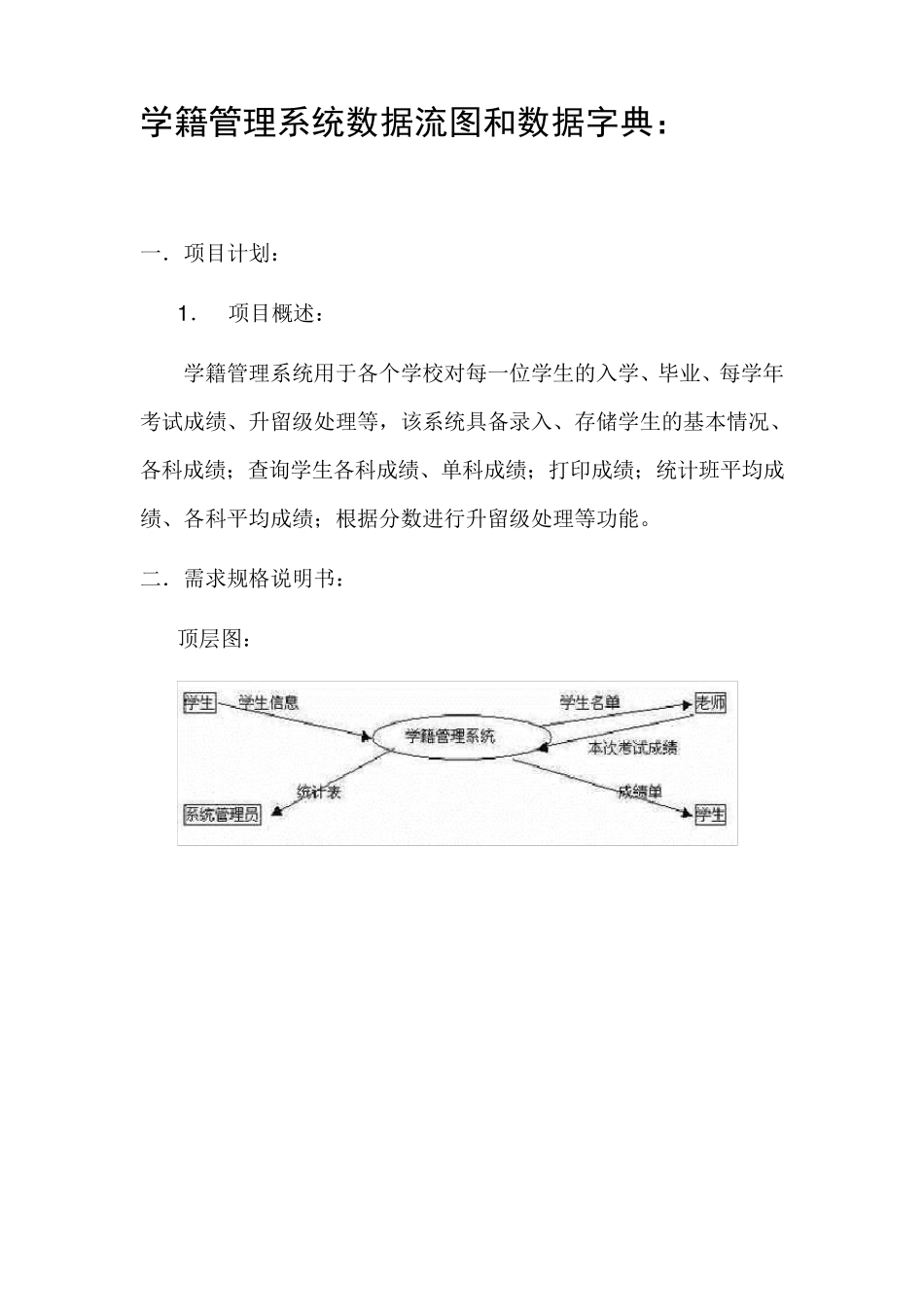

学籍管理系统数据流图和数据字典： 一．项目计划： 1 ． 项目概述： 学籍管理系统用于各个学校对每一位学生的入学、毕业、每学年考试成绩、升留级处理等，该系统具备录入、存储学生的基本情况、各科成绩；查询学生各科成绩、单科成绩；打印成绩；统计班平均成绩、各科平均成绩；根据分数进行升留级处理等功能。 二．需求规格说明书： 顶层图： 数据流图： 0 层图： 1 层图： 1.1 数据字典： 1．数据流条目： 数据流名称：新生信息 别名：无 简述：录入、存储学生的基本情况 来源：新生提交的基本信息 去向：学生信息表 数据流量：100—10000 个学生 2．数据项条目： 数据项目名称：学号 简述：学校全部学生的学号 数据类型：varchar 长度：8 3．数据存储条目： 数据存储名称：学生信息表 别名：无 简述：存放学生的基本信息 组成：学号+姓名+性别+年龄+专业+班级 组织方式：索引文件，以学号为关键字 查询要求：要求能立即查询 4．加工条目： 加工名：是否为新生 编号：1.1 激发条件：接收到学生提供的基本信息 优先级：普通 输入：学生信息 输出：是新生，不是新生 加工逻辑：根据数据库记录，若是没有符合的学生则为新生 1.2 数据字典： 1 ．数据流条目： 数据流名称：成绩 别名：无 简述：查询学生各科成绩、单科成绩 来源：老师录入学生的考试成绩 去向：学生成绩表 2 ．数据项条目： 数据项目名称：课程号 简述：各个课程的编号 数据类型：char（6） 长度：1 0 3 ．数据存储条目： 数据存储名称：成绩单 别名：无 简述：存放学生的本次考试成绩和历年考试成绩。 组成：学号+姓名+课程号+课程名+成绩 组织方式：索引文件，以课程号为关键字。 查询要求：要求能立即查询 4 ．加工条目： 加工名：查询成绩 编号：2 .1 激发条件：学生输入学号并确认 优先级：普通 输入：学生学号 输出：学生各科成绩和历年成绩 加工逻辑：根据库存记录，若是输入的学号符合则输出学生的成绩 1.3 数据字典： 1 ．数据流条目： 数据流名称：成绩统计 别名：无 简述：统计班平均成绩、各科平均成绩 来源：老师提交的学生成绩记录 去向：成绩单 2 ．数据项条目： 数据项目名称：课程号 简述：各个课程的编号 数据类型：char（6） 长度：1 0 3 ．数据存储条目： 数据存储名称：成绩单 别名：无 简述：存放学生历次的成绩信息 组成：学号+姓名+课程号+课程名+成绩...
