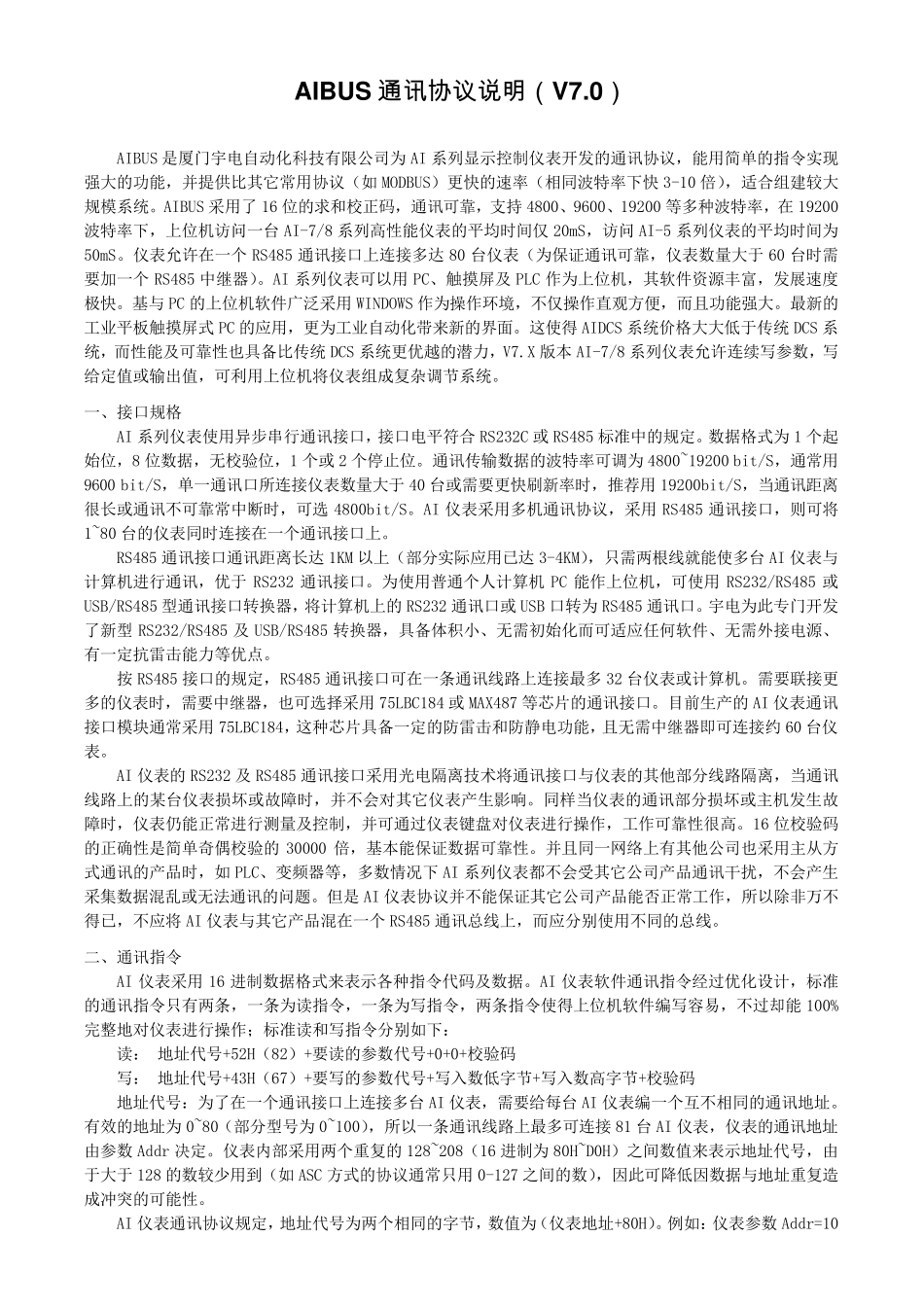

AIBUS 通 讯 协议说明（V7.0） AIBUS 是厦门宇电自动化科技有限公司为AI 系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10 倍），适合组建较大规模系统。AIBUS 采用了16 位的求和校正码，通讯可靠，支持4800、9600、19200 等多种波特率，在 19200波特率下，上位机访问一台 AI-7/8 系列高性能仪表的平均时间仅 20mS，访问 AI-5 系列仪表的平均时间为50mS。仪表允许在一个 RS485 通讯接口上连接多达 80 台仪表（为保证通讯可靠，仪表数量大于 60 台时需要加一个 RS485 中继器）。AI 系列仪表可以用PC、触摸屏及 PLC 作为上位机，其软件资源丰富，发展速度极快。基与PC 的上位机软件广泛采用WINDOWS 作为操作环境，不仅操作直观方便，而且功能强大。最新的工业平板触摸屏式PC 的应用，更为工业自动化带来新的界面。这使 得 AIDCS 系统价 格 大大低 于传 统DCS 系统，而性能及可靠性也 具 备 比传 统DCS 系统更优 越 的潜 力 ，V7.X 版 本 AI-7/8 系列仪表允许连续 写 参 数，写给 定 值 或 输 出 值 ，可利 用上位机将 仪表组成 复 杂 调 节 系统。 一、接口规格 AI 系列仪表使 用异 步 串 行 通讯接口，接口电平符 合RS232C 或 RS485 标 准 中的规定 。数据 格 式为1 个起始 位，8 位数据 ，无 校验 位，1 个或 2 个停 止 位。通讯传 输 数据 的波特率可调 为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所 连接仪表数量大于 40 台或 需要更快刷 新率时，推 荐 用19200bit/S，当 通讯距 离很 长 或 通讯不可靠常中断 时，可选4800bit/S。AI 仪表采用多机通讯协议，采用RS485 通讯接口，则 可将1~80 台的仪表同时连接在一个通讯接口上。 RS485 通讯接口通讯距 离 长 达 1KM 以上（部 分 实际 应用已 达 3-4KM），只 需两 根 线 就 能使 多台 AI 仪表与计 算 机进 行 通讯，优 于 RS232 通讯接口。为使 用普 通个人 计 算 机 PC 能作上位机，可使 用RS232/RS485 或USB/RS485 型 通讯接口转 换 器，将 计 算 机上的RS232 通讯口或 USB 口转 为RS485 通讯口。宇电为此 专 门开发了新型RS232/RS485 及 USB/RS485 转 换 器，具 备 体 积 小 、无 需初 始 化而可适应任 何...
