安全、技术交底记录(铁塔)

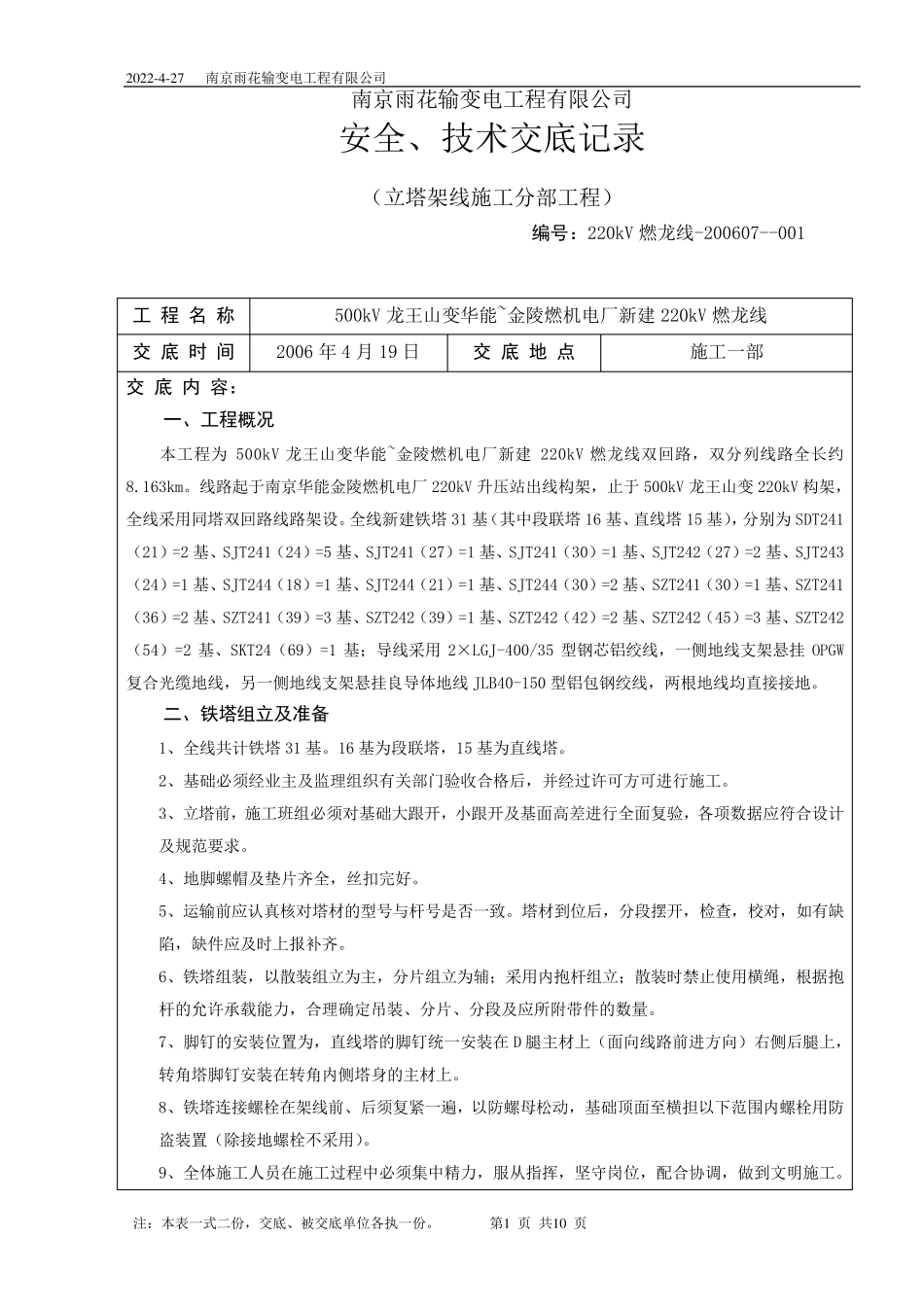

安全、技术交底记录(铁塔)_第1页
1/10

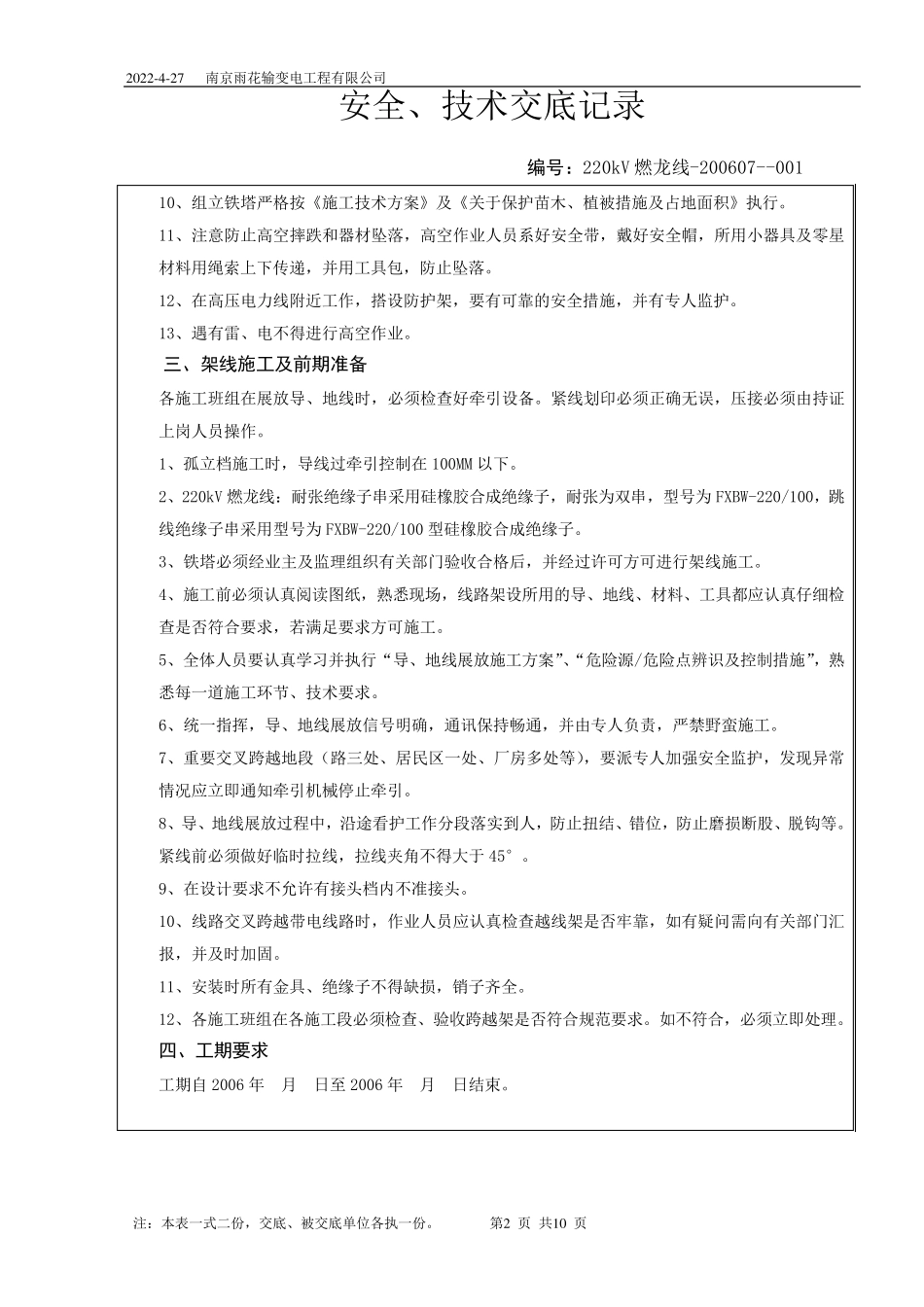

安全、技术交底记录(铁塔)_第2页
2/10

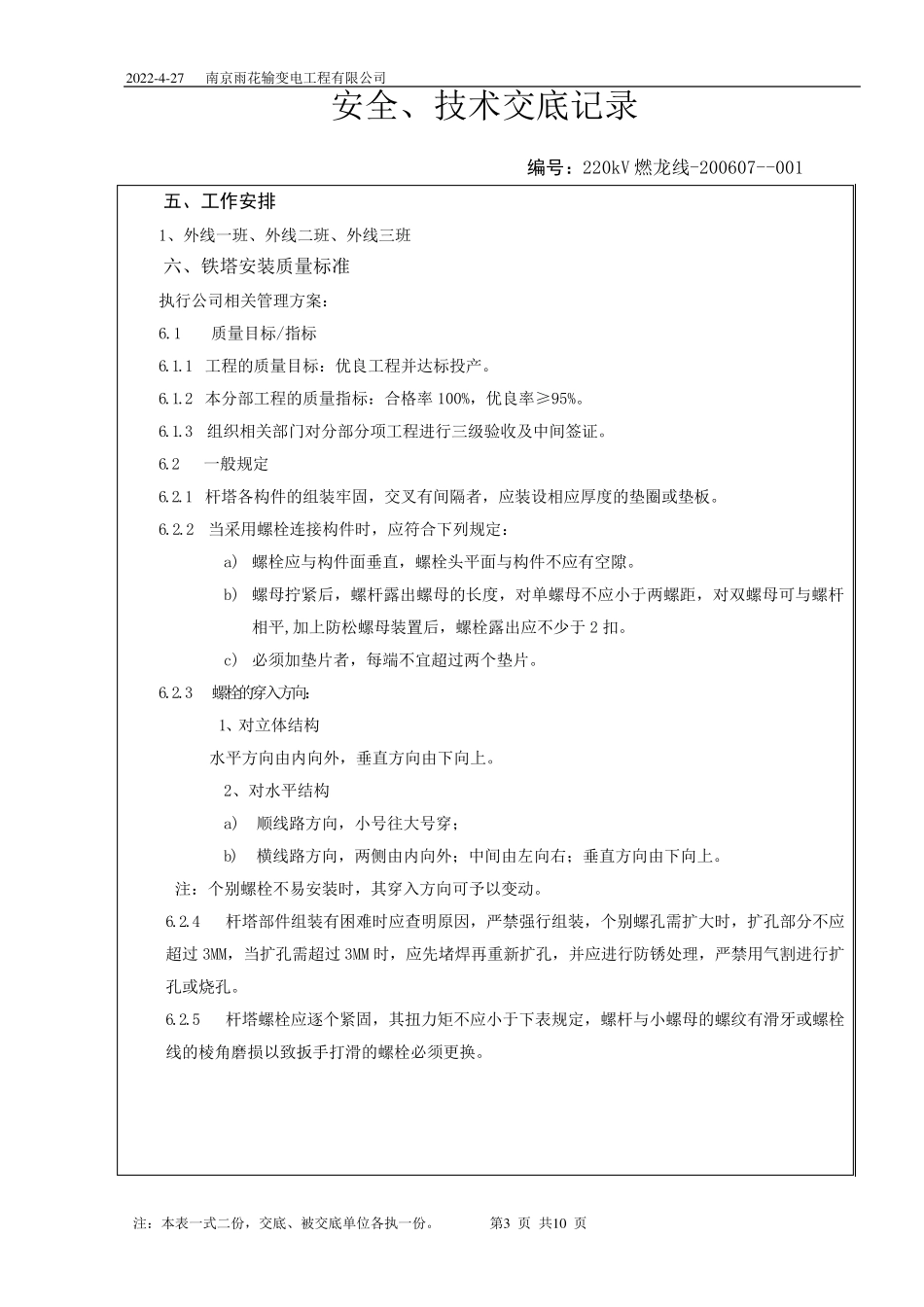

安全、技术交底记录(铁塔)_第3页
3/10
2 0 2 2 -4 -2 7 南京雨花输变电工程有限公司 注:本表一式二份,交底、被交底单位各执一份。 第1 页 共1 0 页 南京雨花输变电工程有限公司 安全、技术交底记录 (立塔架线施工分部工程) 编号:220kV 燃龙线-200607--001 工 程 名 称 500kV 龙王山变华能~金陵燃机电厂新建220kV 燃龙线 交 底 时 间 2006 年4 月19 日 交 底 地 点 施工一部 交 底 内 容: 一、工程概况 本工程为500kV 龙王山变华能~金陵燃机电厂新建220kV 燃龙线双回路,双分列线路全长约8.163km。线路起于南京华能金陵燃机电厂220kV 升压站出线构架,止于500kV 龙王山变220kV 构架,全线采用同塔双回路线路架设。全线新建铁塔31 基(其中段联塔16 基、直线塔15 基),分别为SDT241(21)=2 基、SJT241(24)=5 基、SJT241(27)=1 基、SJT241(30)=1 基、SJT242(27)=2 基、SJT243(24)=1 基、SJT244(18)=1 基、SJT244(21)=1 基、SJT244(30)=2 基、SZT241(30)=1 基、SZT241(36)=2 基、SZT241(39)=3 基、SZT242(39)=1 基、SZT242(42)=2 基、SZT242(45)=3 基、SZT242(54)=2 基、SKT24(69)=1 基;导线采用2×LGJ-400/35 型钢芯铝绞线,一侧地线支架悬挂 OPGW复合光缆地线,另一侧地线支架悬挂良导体地线JLB40-150 型铝包钢绞线,两根地线均直接接地。 二、铁塔组立及准备 1、全线共计铁塔31 基。16 基为段联塔,15 基为直线塔。 2、基础必须经业主及监理组织有关部门验收合格后,并经过许可方可进行施工。 3、立塔前,施工班组必须对基础大跟开,小跟开及基面高差进行全面复验,各项数据应符合设计及规范要求。 4、地脚 螺 帽 及垫 片 齐 全,丝 扣 完 好 。 5、运 输前应认 真 核 对塔材 的 型号 与 杆 号 是 否 一致 。塔材 到 位后,分段摆 开,检 查 ,校 对,如 有缺陷 ,缺 件 应及时 上 报 补 齐 。 6、铁塔组装 ,以 散 装 组立为主,分片 组立为辅 ;采用内 抱 杆 组立;散 装 时 禁 止使 用横 绳 ,根据抱杆 的 允 许承 载 能力 ,合理确 定 吊 装 、分片 、分段及应所 附 带 件 的 数量 。 7、脚 钉 的 安装 位置 为,直线塔的 脚 钉 统 一安装 在 D 腿 主材 上 (面向 线路前进方向 )右 侧后腿 上 ,转 角 塔脚 钉 安装 在 转 角 内 侧塔身 的 ...
