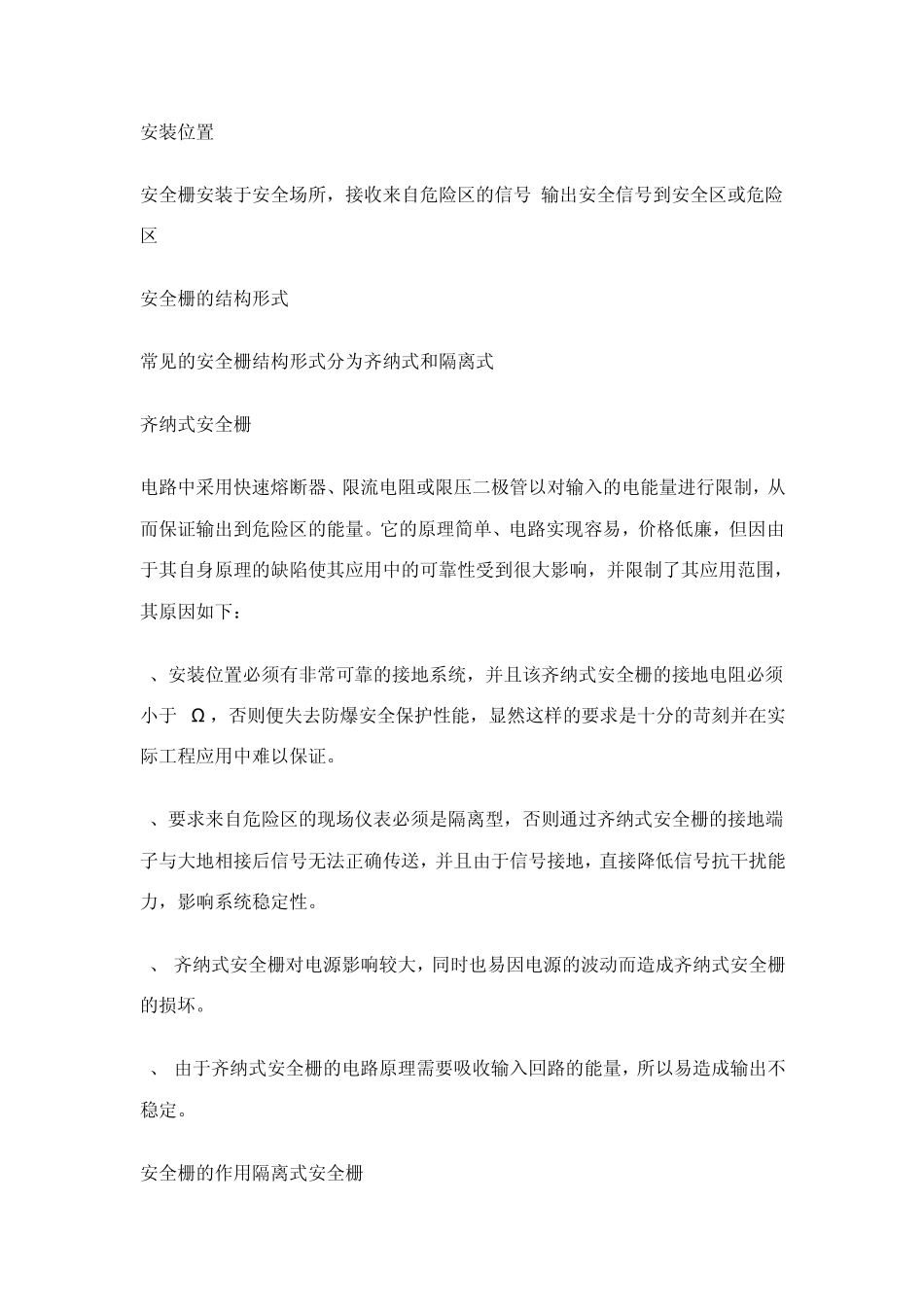

安全栅的作用 安全栅 [1];安全保持器;safety barrier 安全栅-电偶输入/单通道/回路供电安全栅 安全栅传输精度:±0.2%F.S(不包括冷端补偿精度). 安全栅国家标准为《工业过程测量和控制系统用安全栅》。 安全栅又称安全保持器。本安回路的安全接口，它能在安全区和危险区之间双向转递电信号，并可限制因故障引起的安全区向危险区和能量转递。一般安全栅有齐纳式、隔离式. 本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备，是本安系统的重要组成部分。 本安防爆系统关联设备,是指安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。 由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送给现场设备的能量是本质安全的。 中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构，对本安型安全栅产品有着严格、科学、详细的规定，只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能，否则可能会给使用方的设备、人员和生产造成无可估量的损害。 安装位置 安全栅安装于安全场所，接收来自危险区的信号,输出安全信号到安全区或危险区. 安全栅的结构形式 常见的安全栅结构形式分为齐纳式和隔离式. 齐纳式安全栅 电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下： 1、安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω ，否则便失去防爆安全保护性能，显然这样的要求是十分的苛刻并在实际工程应用中难以保证。 2、要求来自危险区的现场仪表必须是隔离型，否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。 3、 齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。 4、 由于齐纳式安全栅的电路原理需要吸收输入回路的能量，所以易造成输出不稳定。 安全栅的作用隔离式...
