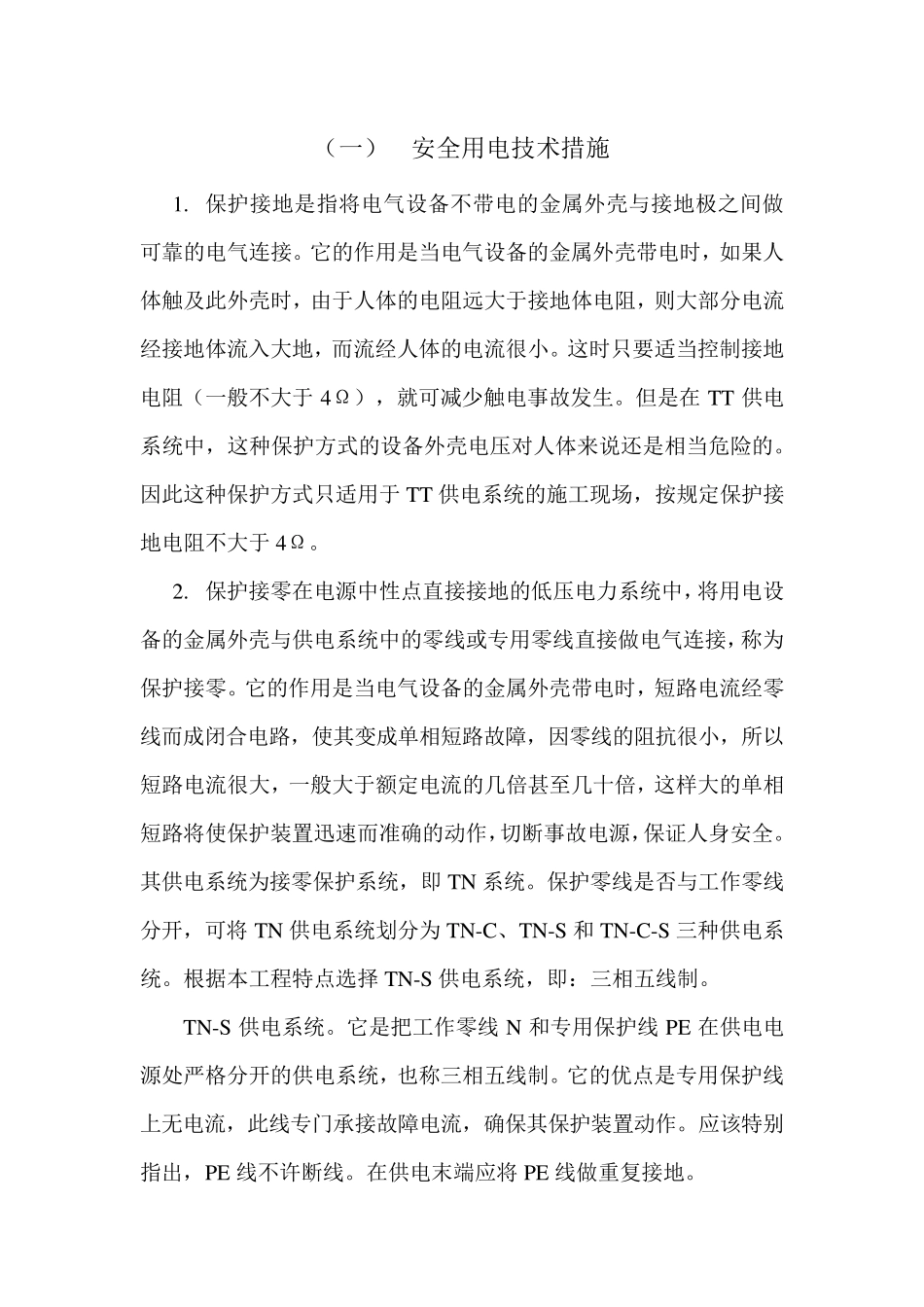

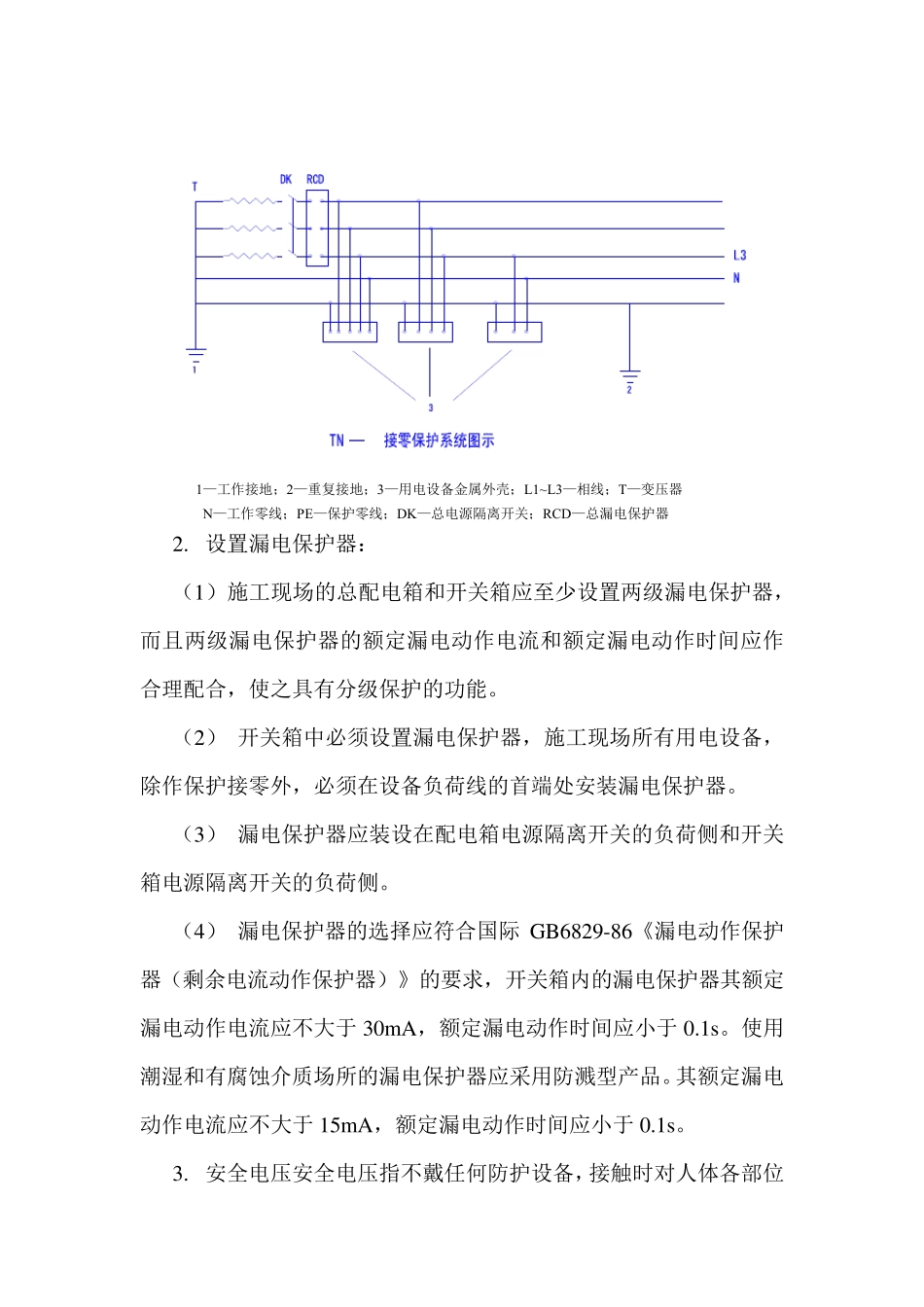

（一） 安全用电技术措施 1. 保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在 TT 供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT 供电系统的施工现场，按规定保护接地电阻不大于4Ω。 2. 保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即 TN 系统。保护零线是否与工作零线分开，可将TN 供电系统划分为 TN-C、TN-S 和 TN-C-S 三种供电系统。根据本工程特点选择 TN-S 供电系统，即：三相五线制。 TN-S 供电系统。它是把工作零线 N 和专用保护线 PE 在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE 线不许断线。在供电末端应将PE 线做重复接地。 1—工作接地；2—重复接地；3—用电设备金属外壳；L1~L3—相线；T—变压器 N—工作零线；PE—保护零线；DK—总电源隔离开关；RCD—总漏电保护器 2. 设置漏电保护器： （1）施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 （2） 开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。 （3） 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。 （4） 漏电保护器的选择应符合国际 GB6829-86《漏电动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于 30mA，额定漏电动作时间应小于 0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电...
