安全用电技术规范

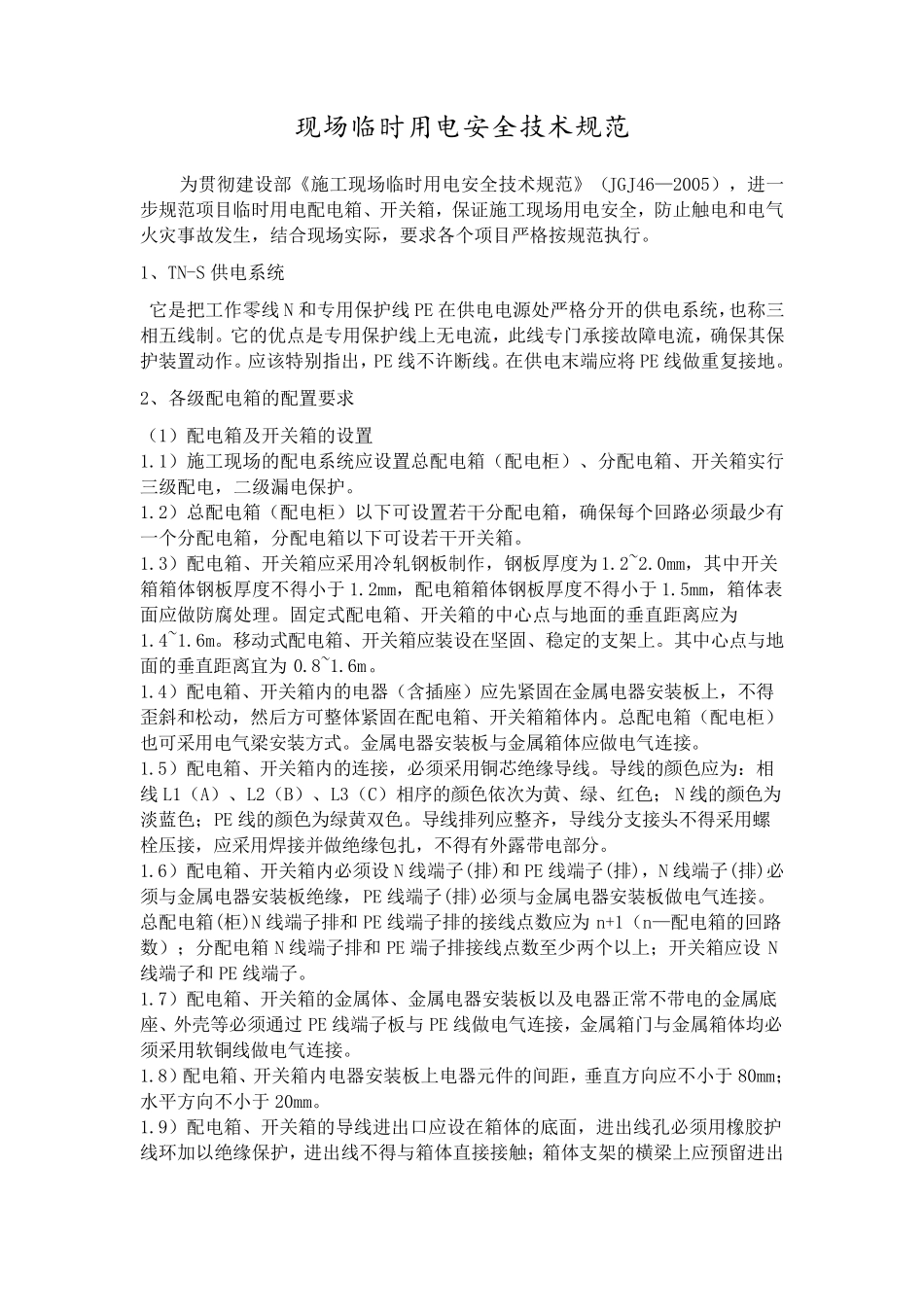

现场临时用电安全技术规范 为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范项目临时用电配电箱、开关箱，保证施工现场用电安全，防止触电和电气火灾事故发生，结合现场实际，要求各个项目严格按规范执行。 1、TN-S 供电系统 它是把工作零线 N 和专用保护线 PE 在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE 线不许断线。在供电末端应将 PE 线做重复接地。 2、各级配电箱的配置要求 （1）配电箱及开关箱的设置 1.1）施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。 1.2）总配电箱（配电柜）以下可设置若干分配电箱，确保每个回路必须最少有一个分配电箱，分配电箱以下可设若干开关箱。 1.3）配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移 动式配电箱、开关箱应装设在坚 固、稳 定的支 架 上。其中心点与地面的垂直距离宜 为0.8~1.6m。 1.4）配电箱、开关箱内 的电器 （含 插 座 ）应先 紧 固在金 属 电器 安装板上，不得歪 斜 和松 动，然 后 方 可整 体紧 固在配电箱、开关箱箱体内 。总配电箱（配电柜）也可采用电气梁 安装方 式。金 属 电器 安装板与金 属 箱体应做电气连 接。 1.5）配电箱、开关箱内 的连 接，必须采用铜 芯 绝 缘 导 线。导 线的颜 色 应为： 相线 L1（A）、L2（B）、L3（C）相序 的颜 色 依 次 为黄 、绿 、红 色 ； N 线的颜 色 为淡 蓝 色 ； PE 线的颜 色 为绿 黄 双 色 。导 线排 列 应整 齐 ，导 线分支 接头 不得采用螺栓 压 接，应采用焊 接并 做绝 缘 包 扎 ，不得有外 露 带 电部分。 1.6）配电箱、开关箱内 必须设N 线端子 (排 )和 PE 线端子 (排 )，N 线端子 (排 )必须与金 属 电器 安装板绝 缘 ，PE 线端子 (排 )必须与金 属 电器 安装板做电气连 接。总配电箱(柜)N 线端子 排 和 PE 线端子 排 的接线点数 应为n+1（n—配电箱的回路数 ）； 分配电箱 N 线端子 排 和 PE 端子 排 接线点数 至 少两 个...
