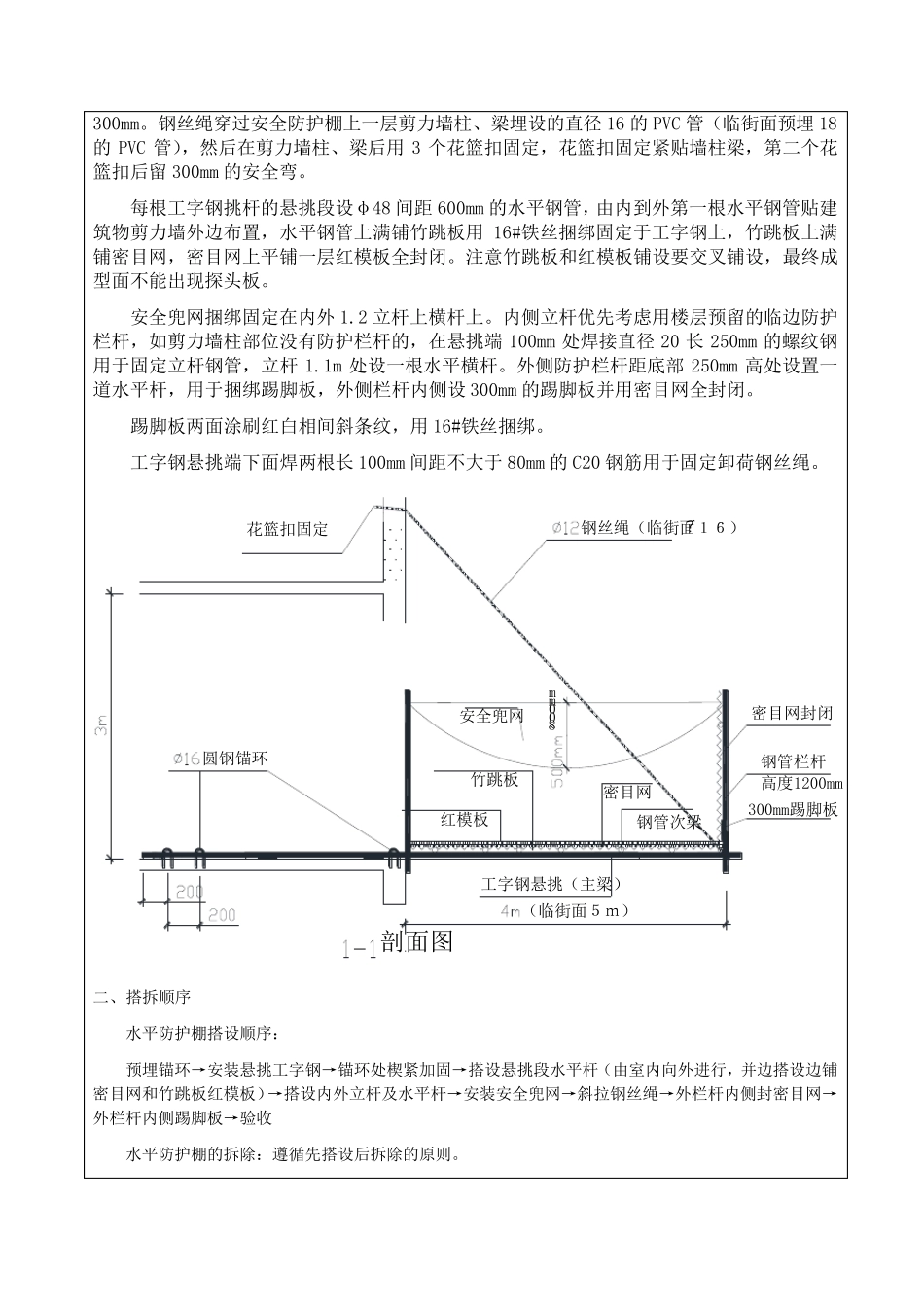

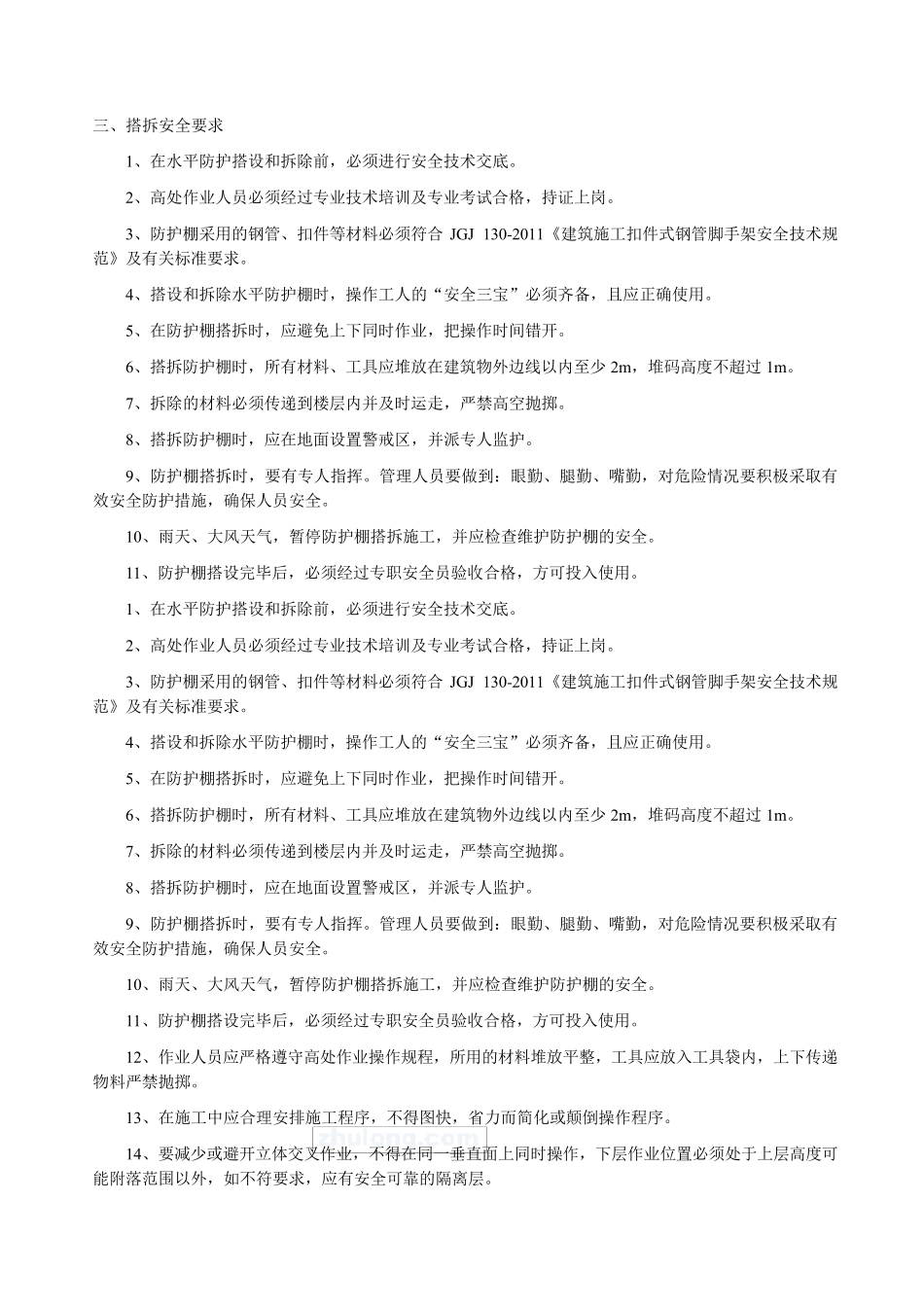

技术交底记录 编号: 工程名称 XXXX 交底名称 悬挑安全防护棚 施工单位 X X X X 作业班组 X X X X 交底地点、日期 工地现场2017/10/2 交底内容： 一、 构造要求 悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆、预埋件等组成，防护棚采用16#工字钢作为悬挑骨架，工字钢悬挑杆间距为2.8 米，悬挑段长4m（临街面悬挑5m），锚入主体结构段长5m（临街面4m）。每根挑杆设三个锚环与主体结构相连。 每根工字钢伸入楼板处预埋三只Φ16 圆钢“几”型锚环（降板100mm、50mm 的，锚环相应增加 100mm、50mm 的长度，遇到 450mm 降板的相应的向内平移避开降板设锚环。工字钢穿进锚环后用木楔楔紧），第一只锚环埋设在边梁中间位置，第二只锚环埋设在距工字钢末端200mm 处，第三只埋设在距工字钢末端 400mm 处。后面锚环底部焊接在楼板下皮钢筋上，并且在锚环上面焊接 2 根长度为1500mm 的Φ18 螺纹钢，均匀焊接在后面两个锚环上。锚环所使用钢筋的材质必须合格。（“几”型钢筋螺栓做法见下图） 20060标准锚环18螺纹钢筋2306037016#的工字钢木楔楔紧 楼面临边有墙柱的，需要相应每隔1.8m 预留高20cm 宽15cm 的孔 洞 ，以 供 悬挑钢管 伸出 去 。 为提 高 防护棚安全系 数 ，每一根工字钢挑出 端部斜 拉φ 12 钢丝绳 (临街面用φ 16 的钢丝绳 斜 拉)，用3 个绳 卡 固 定 。受 力 钢丝绳 位于 卡 扣 座 处，绳 扣 间距200mm，末端钢丝绳 长度300mm。钢丝绳穿过安全防护棚上一层剪力墙柱、梁埋设的直径16 的PVC 管（临街面预埋18的PVC 管），然后在剪力墙柱、梁后用3 个花篮扣固定，花篮扣固定紧贴墙柱梁，第二个花篮扣后留300mm 的安全弯。 每根工字钢挑杆的悬挑段设φ48 间距 600mm 的水平钢管，由内到外第一根水平钢管贴建筑物剪力墙外边布置，水平钢管上满铺竹跳板用16#铁丝捆绑固定于工字钢上，竹跳板上满铺密目网，密目网上平铺一层红模板全封闭。注意竹跳板和红模板铺设要交叉铺设，最终成型面不能出现探头板。 安全兜网捆绑固定在内外 1.2 立杆上横杆上。内侧立杆优先考虑用楼层预留的临边防护栏杆，如剪力墙柱部位没有防护栏杆的，在悬挑端 100mm 处焊接直径20 长 250mm 的螺纹钢用于固定立杆钢管，立杆1.1m 处设一根水平横杆。外侧防护栏杆距底部 250mm 高处设置一道水平杆，用于捆绑踢脚板，外侧栏杆内侧设300mm 的踢脚板并用密目网全封闭。 踢脚板两...
