基坑支护注浆加固修复方案VIP专享

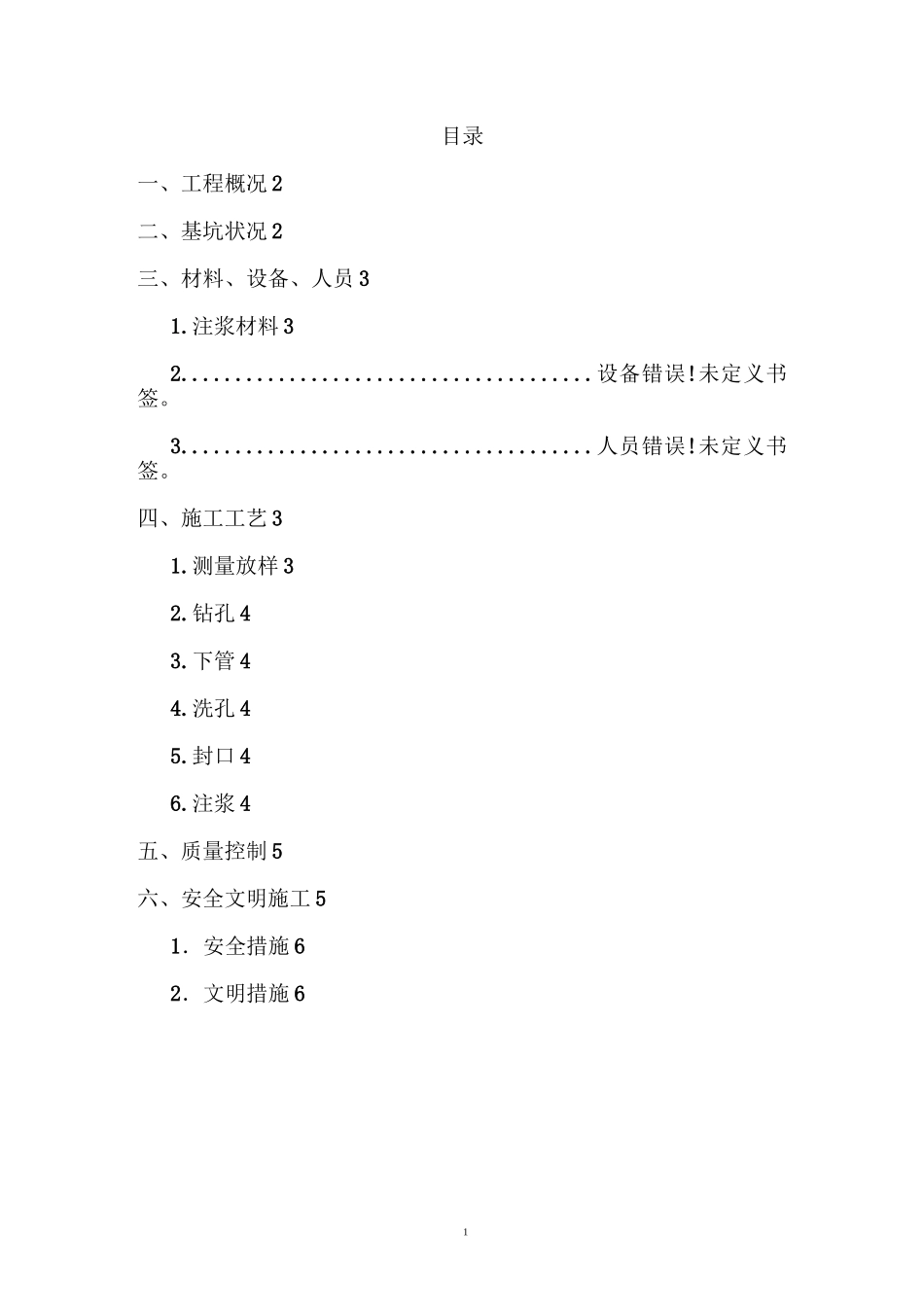

1目录一、工程概况 2二、基坑状况 2三、材料、设备、人员 31.注浆材料 32......................................设备错误!未定义书签。3......................................人员错误!未定义书签。四、施工工艺 31.测量放样 32.钻孔 43.下管 44.洗孔 45.封口 46.注浆 4五、质量控制 5六、安全文明施工 51．安全措施 62．文明措施 62一、工程概况中国博兴 CBD 项目（金融商务大厦）一期工程基坑开挖深度 9.2-10.0m 北侧采用二级放坡开挖方式、南侧采用垂直开挖桩锚支护方案、东西侧采用桩锚支护、桩前反压土体支护方案。二、基坑状况受 9 号台风利奇马影响，博兴连续强降雨，受灾严重。基坑四周市政道路、施工道路积水严重，出现“客水”倒灌现象，基坑内部积水较深。基坑出现以下险情：基坑北侧（二级放坡）中部区域发生边坡失稳破坏、其它区域局部发生坡脚土体坍塌；基坑东侧北段桩前反压土体滑落，滑动面深度不详；基坑西侧桩前反压土体滑落，滑动面深度不详，基坑变形达到报警值（8 月 13 日报警）。其中西侧全部、东侧局部区域锚索腰梁与支护桩间出现较大空隙。基坑西侧照片3基坑变形趋于稳定。基坑西侧变形在达到最大值（8 月 15 日）后出现一定程度减小（4-6mm）。三、材料、设备、人员材料、设备、人员型号数量备注水泥P.O42.530t水灰比 0.5：1~1.1速凝水泥砂浆700 号1t封口避免冒浆钢管©501400m壁厚 1.2mm，花孔间距（）钢管钻孔设备1 台引孔设备300 型地质钻机2 台跟管钻机引孔注浆设备ZBSB-70-11/5-7.5型注浆泵2 台配备高压注浆管路系统搅拌机1 台制浆设备小铲车150 型1 台清理后期卫生锚杆位置测量员管理人员2 人避免与支护锚杆重合点位测设员管理人员3梅花形布置 1.5 间距，二排观测员管理人员2观测注浆压力与基坑位移交通疏导管理人员2封路疏导钻孔人员劳务人员2花管制作人员劳务人员2注浆人员劳务人员2卫生清理人员劳务人员3铲车驾驶员劳务人员1四、施工工艺经过专家现场检查，现基坑西侧可采取注浆支护加固措施。具体措施如下：1.测量放样西侧止水帷幕以西 1.0m、4.m、6.0m 处进行花管注浆加固土体，三排花管长度分别为 7.0m、5.0m、4.0m。南北向间距 1.5m,梅花形布置。现场使用卷尺及经纬仪放出孔位，用水准仪测量地面高程，确4定引孔深度。2.钻孔采用套管护壁水冲法钻进成孔，钻进深度应达到注浆固结段。钻进过程中要做好记录，为注浆作业提供参考数据。3.下管首先根据引孔深度...
