扶壁式挡土墙施工方案1

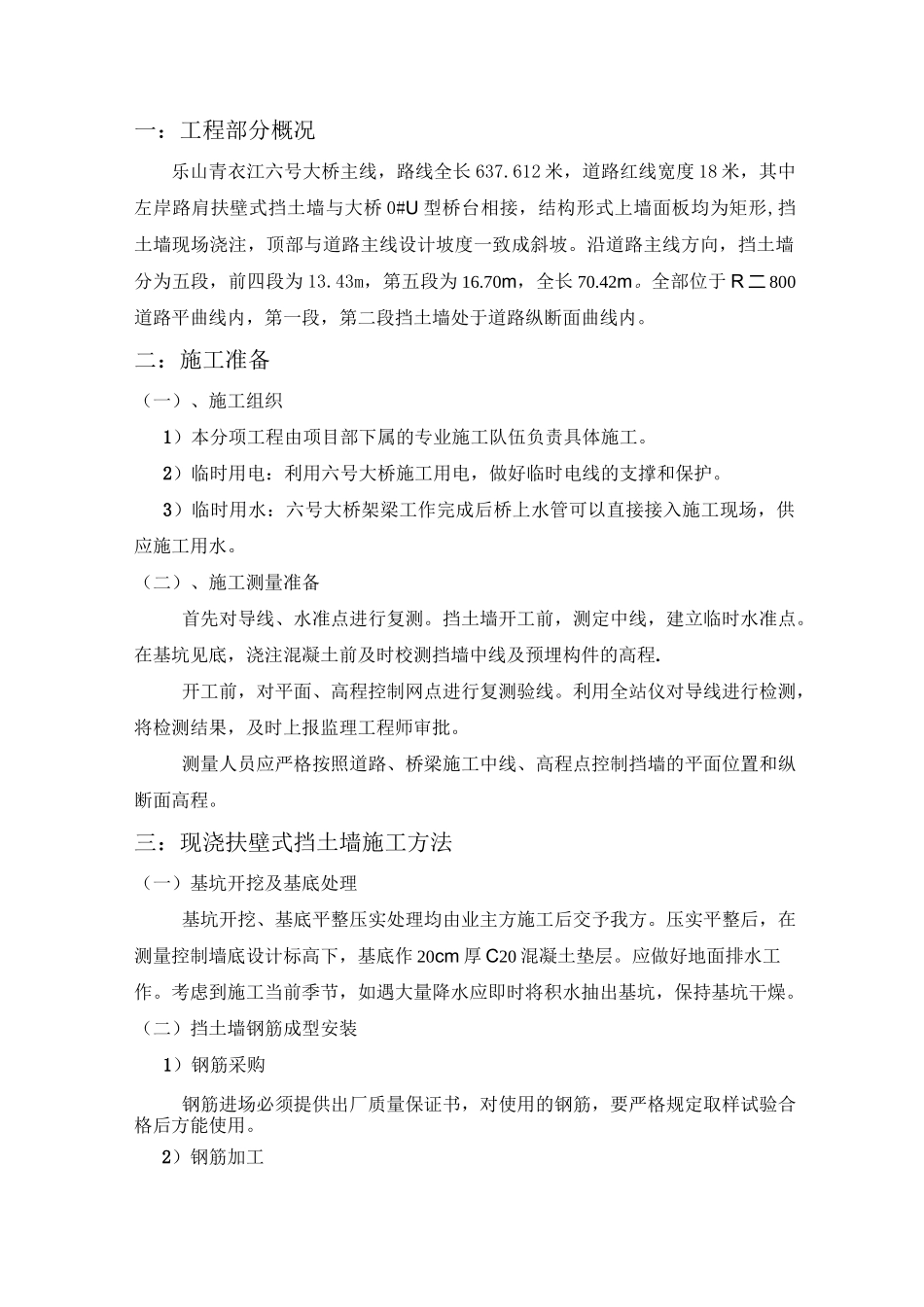

一：工程部分概况乐山青衣江六号大桥主线，路线全长 637.612 米，道路红线宽度 18 米，其中左岸路肩扶壁式挡土墙与大桥 0#U 型桥台相接，结构形式上墙面板均为矩形,挡土墙现场浇注，顶部与道路主线设计坡度一致成斜坡。沿道路主线方向，挡土墙分为五段，前四段为 13.43m，第五段为 16.70m，全长 70.42m。全部位于 R 二 800道路平曲线内，第一段，第二段挡土墙处于道路纵断面曲线内。二：施工准备（一）、施工组织1）本分项工程由项目部下属的专业施工队伍负责具体施工。2）临时用电：利用六号大桥施工用电，做好临时电线的支撑和保护。3）临时用水：六号大桥架梁工作完成后桥上水管可以直接接入施工现场，供应施工用水。（二）、施工测量准备首先对导线、水准点进行复测。挡土墙开工前，测定中线，建立临时水准点。在基坑见底，浇注混凝土前及时校测挡墙中线及预埋构件的高程.开工前，对平面、高程控制网点进行复测验线。利用全站仪对导线进行检测，将检测结果，及时上报监理工程师审批。测量人员应严格按照道路、桥梁施工中线、高程点控制挡墙的平面位置和纵断面高程。三：现浇扶壁式挡土墙施工方法（一）基坑开挖及基底处理基坑开挖、基底平整压实处理均由业主方施工后交予我方。压实平整后，在测量控制墙底设计标高下，基底作 20cm 厚 C20 混凝土垫层。应做好地面排水工作。考虑到施工当前季节，如遇大量降水应即时将积水抽出基坑，保持基坑干燥。（二）挡土墙钢筋成型安装1）钢筋采购钢筋进场必须提供出厂质量保证书，对使用的钢筋，要严格规定取样试验合格后方能使用。2）钢筋加工操作人员必须持证上岗，焊接头要经过试验合格后，才允许正式作业，在一批焊件中，进行随机抽样检查，并以此作为加强对焊接作业质量的监督考核。钢筋配料卡必须经过技术主管审核后，才准开料，开料成型的钢筋，应按图纸编号顺序挂牌，堆放整齐，钢筋的堆放场地要采取防锈措施。专人负责钢筋垫块（保护层）的制作，要确保规格准确，数量充足，并达到足够的设计强度，垫块的安放要疏密均匀，可靠的起到保护作用。挡土墙钢筋在钢筋加工点加工，均按照设计图纸 3~5m 挡土墙钢筋骨架构造图加工后运至现场安装，应满足下列要求1）钢筋表面洁净，不得有锈皮，油渍、油漆等污垢。2）钢筋必须调直，调直后的钢筋表面不得有使钢筋截面减小的伤痕。3）钢筋弯曲成型后，表面不得有裂纹、鳞落和断裂现象。4）钢筋的品种、等级、规格、直径，各种尺寸经抽检均...
