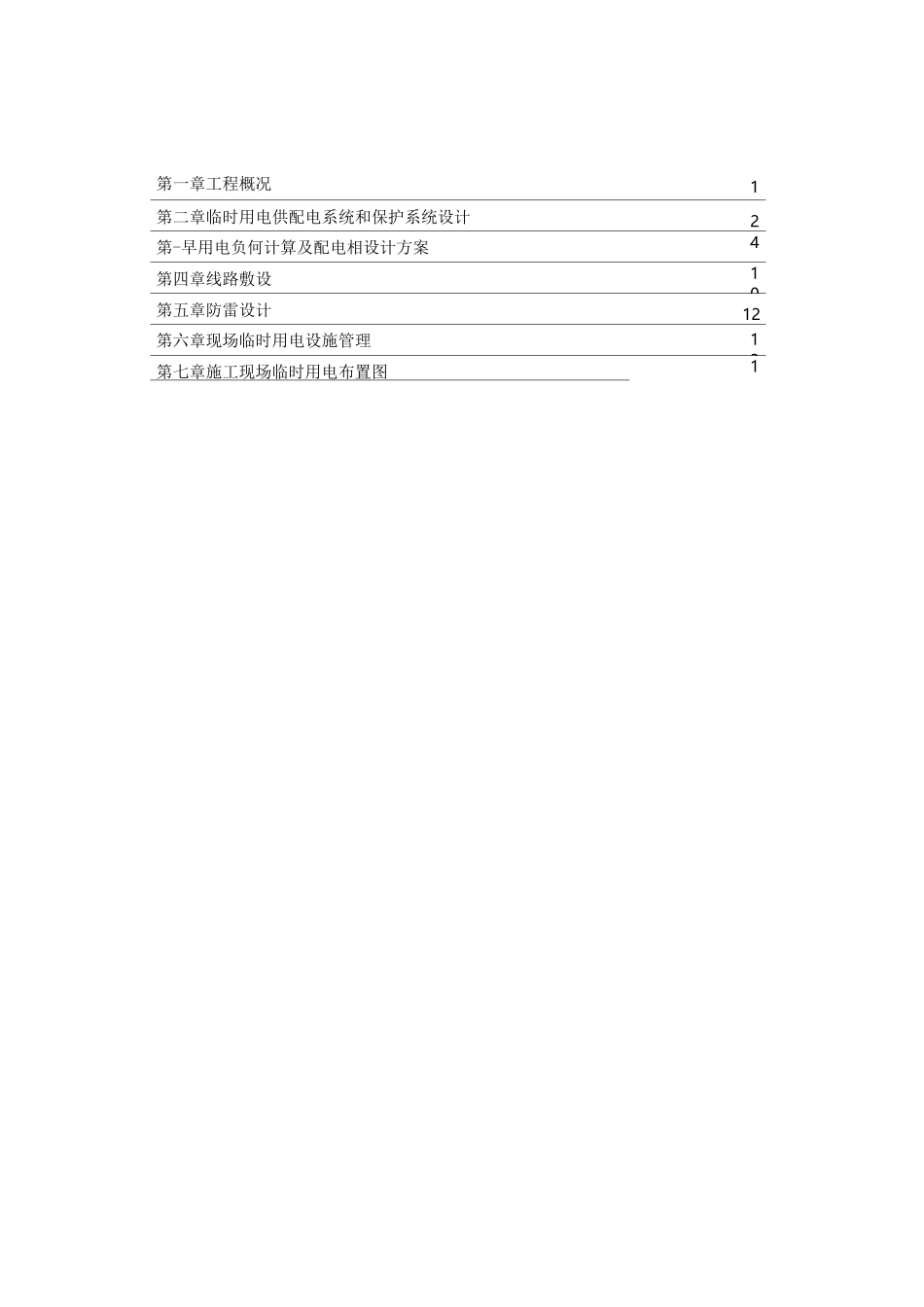

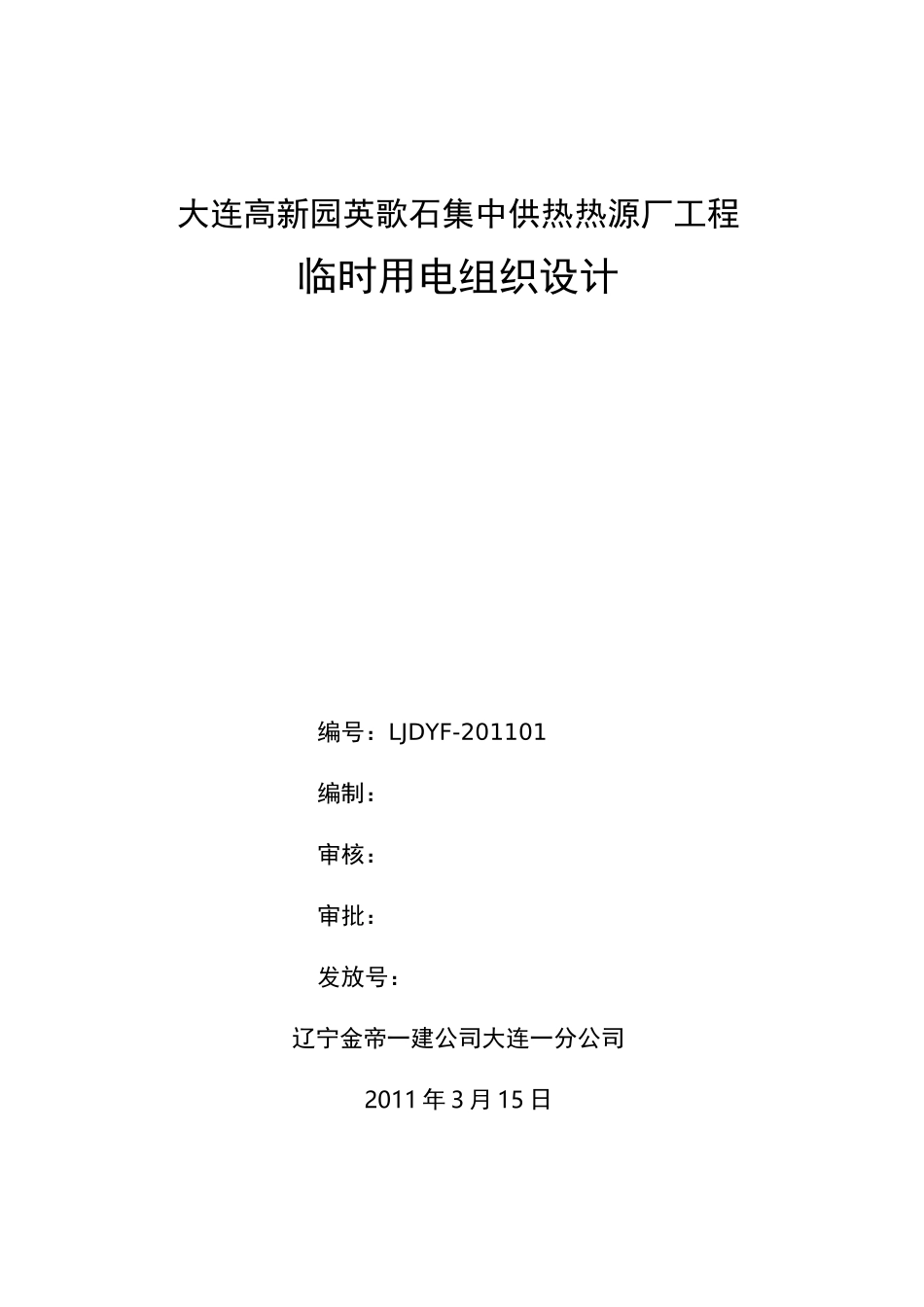

大连高新园英歌石集中供热热源厂工程临时用电组织设计编号：LJDYF-201101编制：审核：审批：发放号：辽宁金帝一建公司大连一分公司2011 年 3 月 15 日第一章工程概况1第二章临时用电供配电系统和保护系统设计2第-早用电负何计算及配电相设计方案4第四章线路敷设10第五章防雷设计12第六章现场临时用电设施管理13第七章施工现场临时用电布置图16辽宁金帝一建大连一分公司大连英歆石集中供热熬源厂专项施工方案 D1 口辽宁金帝一建大连一分公司大连英歌石集中供热热源厂专项施工方案=■2■=辽宁金帝一建大连一分公司■-~~.广一..；、ryr辽宁金帝一建大连一分公司大连英歆石集中供热熬源厂专项施工方案 D4 口接处应采取可靠的防潮、防腐措施。4、接地装置应满足短路情况下热稳定要求。5、TN—S 系统中的保护零线必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处或者末端处做重复接地；6、每一处接地装置的接地线用两根及以上的导体，在不同点与接地体做电气连接；7、垂直接地体使用角钢、钢管或光面圆钢。第三章用电负荷计算及配电箱设计方案根据现场用电情况计算用电设备、供电电源的容量。设计及选择导线截面及整个配电系统(配电房、配电箱、开关箱)以及配电线路。施工现场有许多用电设备，如塔吊、混凝土输送泵、振捣器、木工加工器械以及水泵、电焊机、照明器械等，但本工程用电高峰期将出现在地下室施工阶段，故以该阶段为基准进行施工用电负荷计算。•3.1 总用电量计算辽宁金帝一建大连一分公司大连英歆石集中供热熬源厂专项施工方案 0、©•3.1.1 本工程用电负荷计算如下P=1.24K1 刀 Pc=1.24X0.6X371.4KW=276.32KWP-—计算用电量(KW),供电设备总需要容量；对焊机 1 台，弯曲机 1 台，切断机 1 台，调直机 1 台，电焊机 2 台)考虑，(木工加工场和照明等小用电量，加取 0.1 的系数考虑，共计 P=1.24X0.7X(52.8+117.5)=170.3(KW),该线路工作电流按 I=2P 计算，辽宁金帝一建大连一分公司系统图如下：I=2X170=340.6(A),BV-4X70+1X35 的导线即可符合要求。3、生活区分配电箱，按 BV-4X50+1X35 考虑。• 3.2 开关箱设计方案• 3.2.1 开关箱配置选择根据现场实际情况，施工层的主要用电机具为电焊机、木工锯、砼振动棒、平板振动器等；其中电焊机时施工作业层功率最大的施工机具，所以在开关箱的选择上主要以电焊机开关箱为主；施工层主要用小型用电机具开关箱空气开关按 40 安培考虑，漏电保护...
