桥梁湿接缝、端横梁、中横梁三级交底

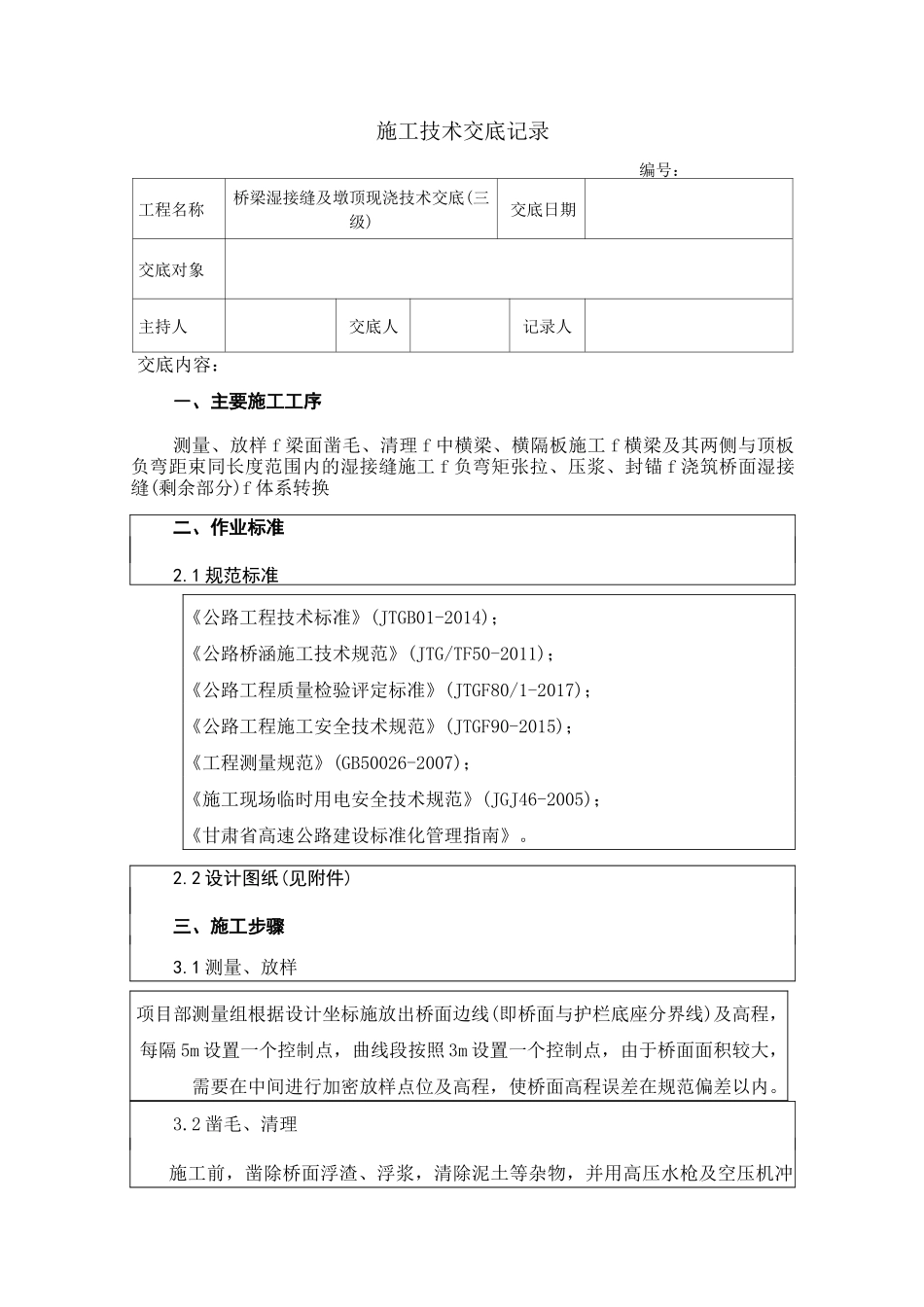

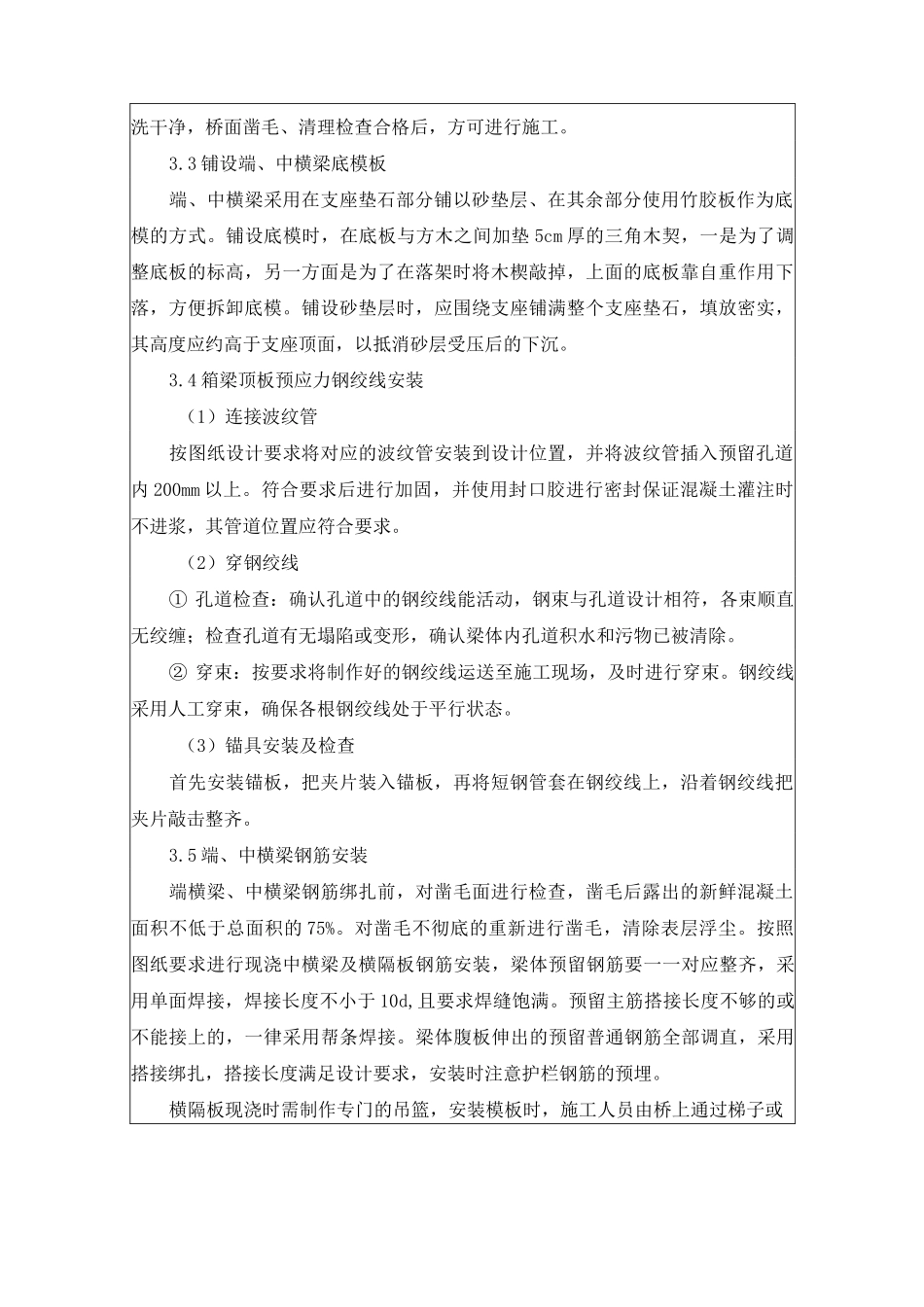

施工技术交底记录编号：工程名称桥梁湿接缝及墩顶现浇技术交底(三级)交底日期交底对象主持人交底人记录人交底内容：―、主要施工工序测量、放样 f 梁面凿毛、清理 f 中横梁、横隔板施工 f 横梁及其两侧与顶板负弯距束同长度范围内的湿接缝施工 f 负弯矩张拉、压浆、封锚 f 浇筑桥面湿接缝(剩余部分)f 体系转换二、作业标准2.1 规范标准《公路工程技术标准》(JTGB01-2014)；《公路桥涵施工技术规范》(JTG/TF50-2011)；《公路工程质量检验评定标准》(JTGF80/1-2017)；《公路工程施工安全技术规范》(JTGF90-2015)；《工程测量规范》(GB50026-2007)；《施工现场临时用电安全技术规范》(JGJ46-2005)；《甘肃省高速公路建设标准化管理指南》。2.2 设计图纸(见附件)三、施工步骤3.1 测量、放样项目部测量组根据设计坐标施放出桥面边线(即桥面与护栏底座分界线)及高程，每隔 5m 设置一个控制点，曲线段按照 3m 设置一个控制点，由于桥面面积较大，需要在中间进行加密放样点位及高程，使桥面高程误差在规范偏差以内。3.2 凿毛、清理施工前，凿除桥面浮渣、浮浆，清除泥土等杂物，并用高压水枪及空压机冲洗干净，桥面凿毛、清理检查合格后，方可进行施工。3.3 铺设端、中横梁底模板端、中横梁采用在支座垫石部分铺以砂垫层、在其余部分使用竹胶板作为底模的方式。铺设底模时，在底板与方木之间加垫 5cm 厚的三角木契，一是为了调整底板的标高，另一方面是为了在落架时将木楔敲掉，上面的底板靠自重作用下落，方便拆卸底模。铺设砂垫层时，应围绕支座铺满整个支座垫石，填放密实，其高度应约高于支座顶面，以抵消砂层受压后的下沉。3.4 箱梁顶板预应力钢绞线安装（1）连接波纹管按图纸设计要求将对应的波纹管安装到设计位置，并将波纹管插入预留孔道内 200mm 以上。符合要求后进行加固，并使用封口胶进行密封保证混凝土灌注时不进浆，其管道位置应符合要求。（2）穿钢绞线① 孔道检查：确认孔道中的钢绞线能活动，钢束与孔道设计相符，各束顺直无绞缠；检查孔道有无塌陷或变形，确认梁体内孔道积水和污物已被清除。② 穿束：按要求将制作好的钢绞线运送至施工现场，及时进行穿束。钢绞线采用人工穿束，确保各根钢绞线处于平行状态。（3）锚具安装及检查首先安装锚板，把夹片装入锚板，再将短钢管套在钢绞线上，沿着钢绞线把夹片敲击整齐。3.5 端、中横梁钢筋安装端横梁、中横梁钢筋绑扎前，对凿毛面进行检查，凿毛后露出的新鲜混...
