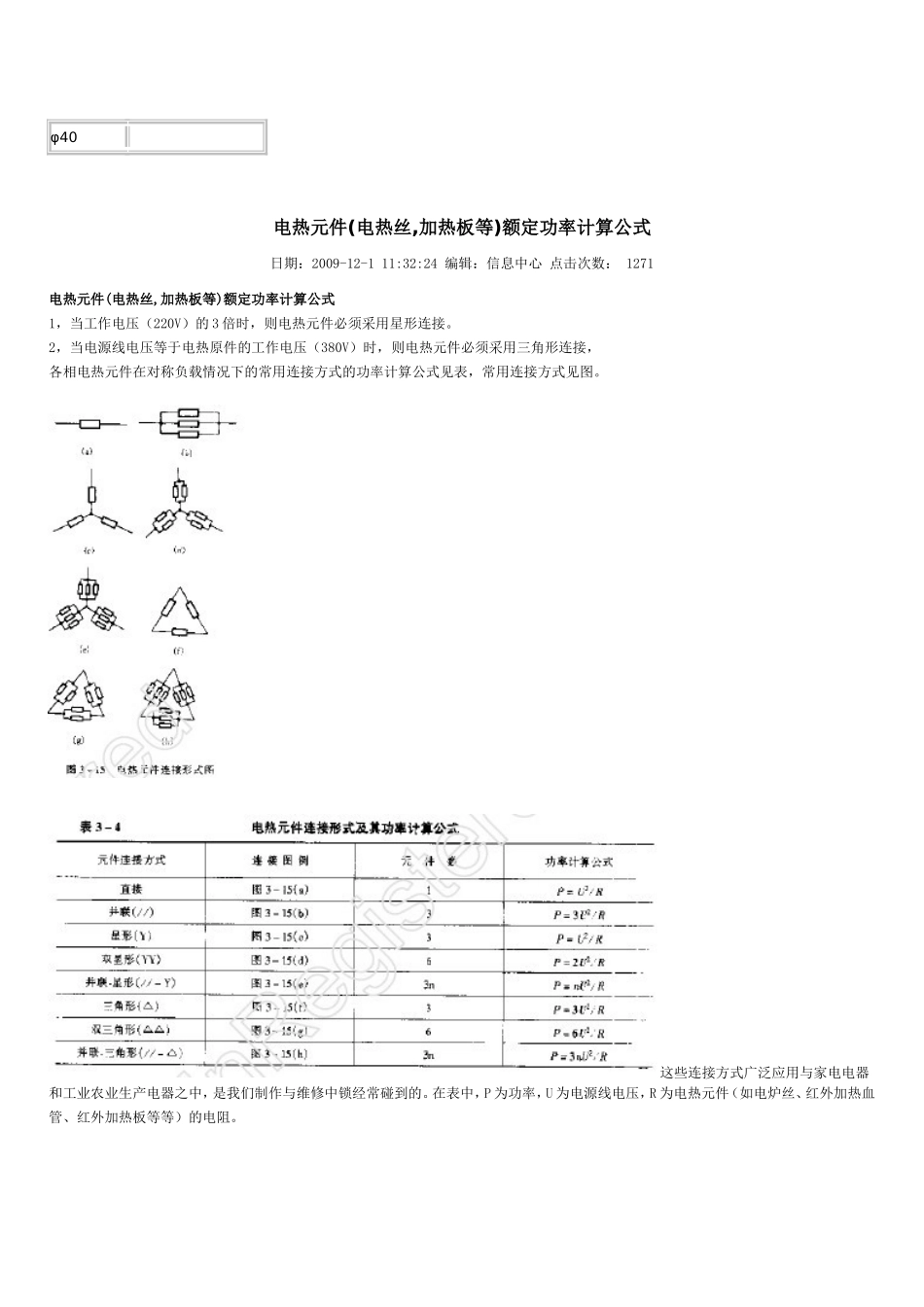

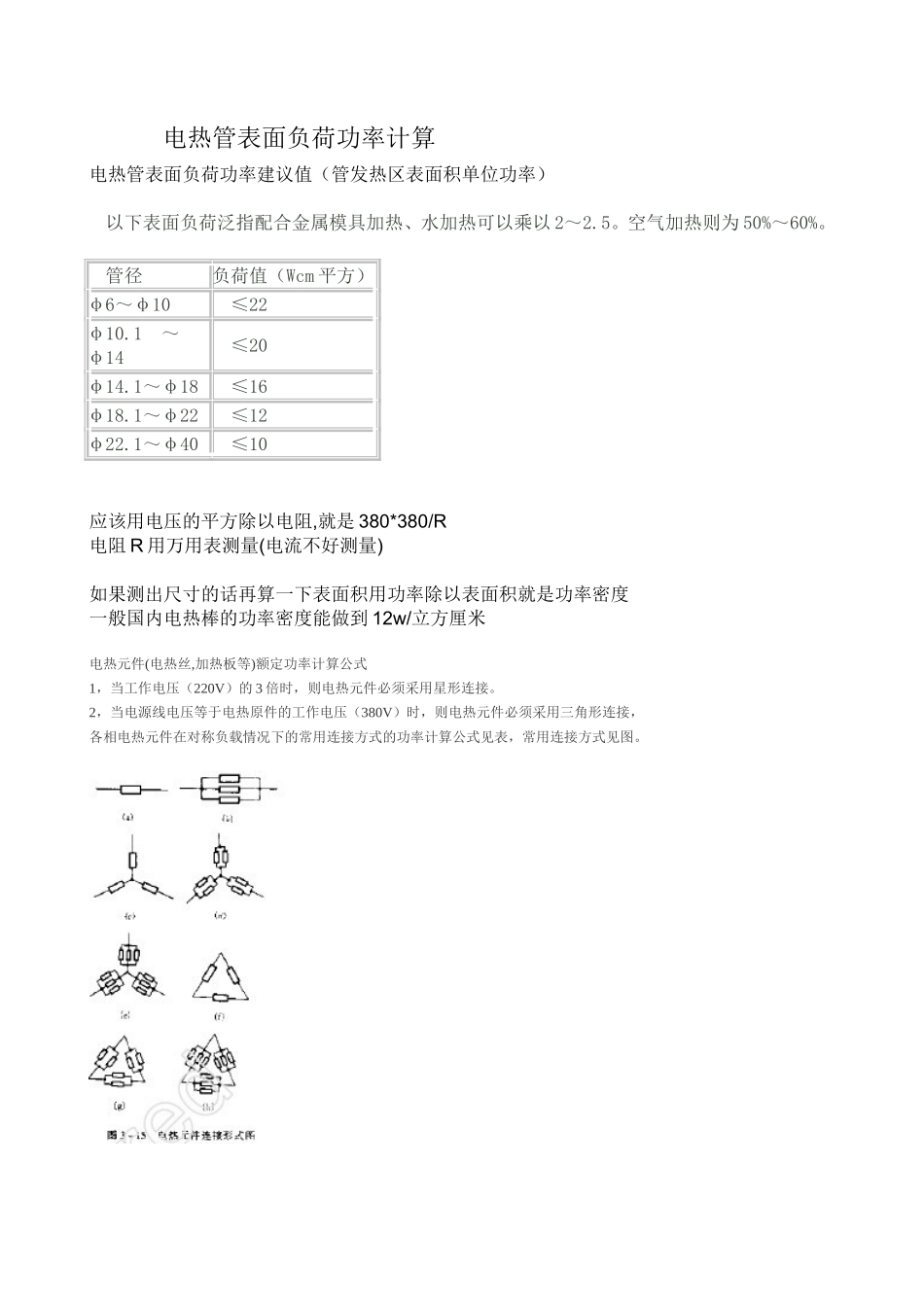

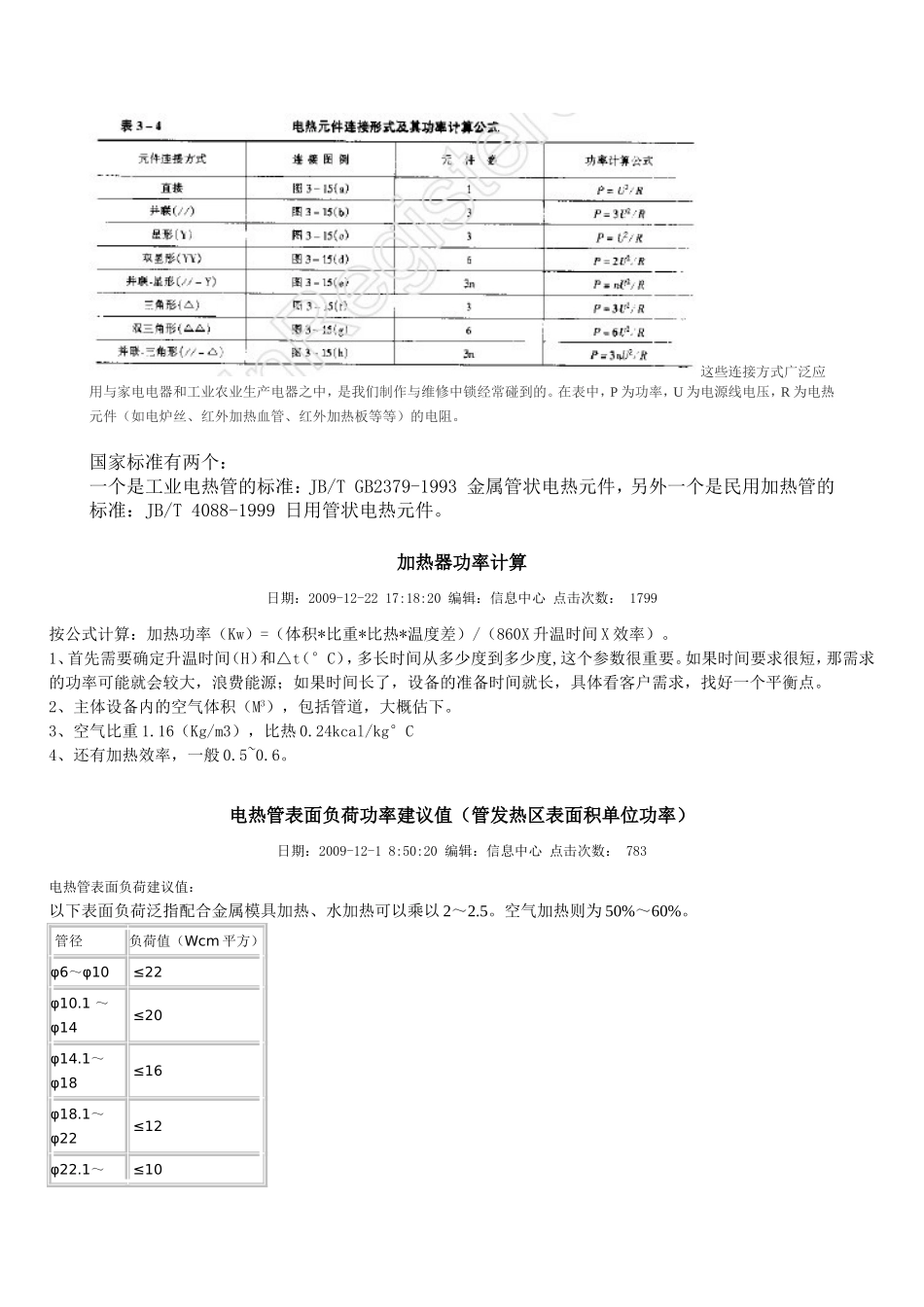

电热管表面负荷功率计算电热管表面负荷功率建议值（管发热区表面积单位功率）以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。空气加热则为50%～60%。管径负荷值（Wcm平方）φ6～φ10≤22φ10.1～φ14≤20φ14.1～φ18≤16φ18.1～φ22≤12φ22.1～φ40≤10应该用电压的平方除以电阻,就是380*380/R电阻R用万用表测量(电流不好测量)如果测出尺寸的话再算一下表面积用功率除以表面积就是功率密度一般国内电热棒的功率密度能做到12w/立方厘米电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压（220V）的3倍时，则电热元件必须采用星形连接。2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。国家标准有两个：一个是工业电热管的标准：JB/TGB2379-1993金属管状电热元件，另外一个是民用加热管的标准：JB/T4088-1999日用管状电热元件。加热器功率计算日期：2009-12-2217:18:20编辑：信息中心点击次数：1799按公式计算：加热功率（Kw）=（体积*比重*比热*温度差）/（860X升温时间X效率）。1、首先需要确定升温时间（H）和△t（°C），多长时间从多少度到多少度,这个参数很重要。如果时间要求很短，那需求的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长，具体看客户需求，找好一个平衡点。2、主体设备内的空气体积（M3），包括管道，大概估下。3、空气比重1.16（Kg/m3），比热0.24kcal/kg°C4、还有加热效率，一般0.5~0.6。电热管表面负荷功率建议值（管发热区表面积单位功率）日期：2009-12-18:50:20编辑：信息中心点击次数：783电热管表面负荷建议值：以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。空气加热则为50%～60%。管径负荷值（Wcm平方）φ6～φ10≤22φ10.1～φ14≤20φ14.1～φ18≤16φ18.1～φ22≤12φ22.1～≤10φ40电热元件(电热丝,加热板等)额定功率计算公式日期：2009-12-111:32:24编辑：信息中心点击次数：1271电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压（220V）的3倍时，则电热元件必须采用星形连接。2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压（220V）的3倍时，则电热元件必须采用星形连接。2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。这些连接方式广泛应用与家电电器和工业农业生产电器之中，热流道加热元件是我们制作与维修中锁经常碰到的。在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。电热管表面负荷建议值：以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。空气加热则为50%～60%。管径负荷值（Wcm平方）φ6～φ10≤22φ10.1～φ14≤20φ14.1～φ18≤16φ18.1～φ22≤12φ22.1～φ40≤10热管的功率计算与电热管的长度、直径密切相关,如果电热管的设计表面功率密度过大,会缩减加热管的使用寿命,一般来说空气中加热的话,加热管表面设计功率在3.5W/CM2左右，液体中加热的话,电热管加热管表面设计功率在8-10W/CM2左右，如表面功率所需较高，可做仿进口类型。用比热计算，Q=cmΔt初始温度可取室温25℃，则Δt=50-25=25℃然后C是铜的比热，数值百度去找，单位J/Kg.℃（铜是电热管的材质，如果材质不同，取对应材质的比热值...
