师范学院综合艺术楼高支模监测方案VIP专享VIP免费

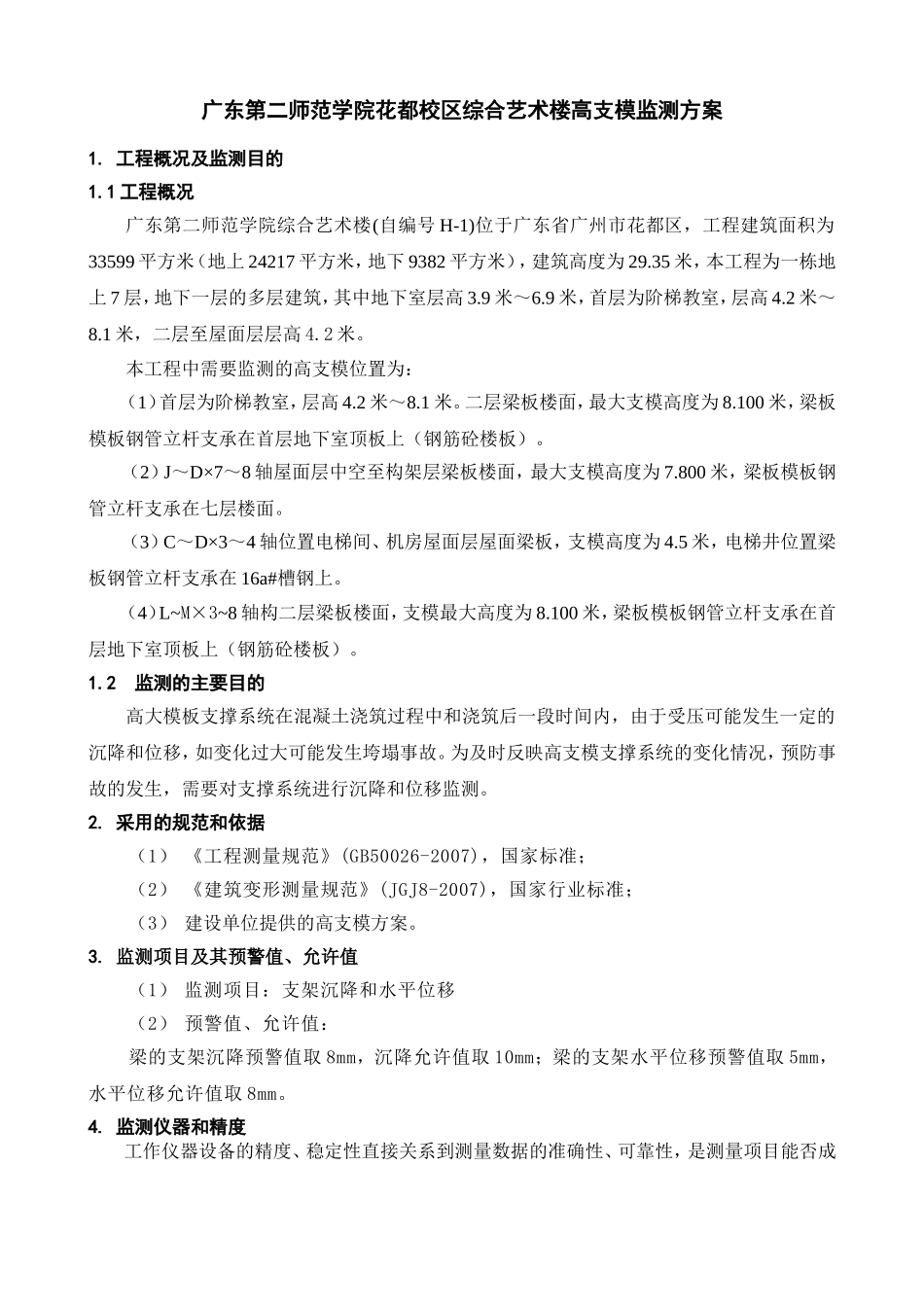

师范学院综合艺术楼高支模监测方案目录1、工程概况及监测目的………………………………………………………………………12、采用的规范和依据………………………………………………………………………13、监测项目…………………………………………………………………………………24、监测项目、监测仪器、监测精度、监测数量………………………………………………25、监测项目的报警值及报警制度………………………………………………………26、监测频率…………………………………………………………………………………67、监测技术和方法………………………………………………………………………………38、数据处理与信息返馈………………………………………………………………………69、人员组成及组织结构图…………………………………………………………………710、监测工作计划和措施……………………………………………………………………8附图1.二层梁板高支模钢管立柱布置局部平面图2.J~D×7~8轴构架层梁板高支模钢管立杆布置平面图3.C~D×3~4轴电梯井机房屋面梁板高支模钢管立杆布置平面图广东第二师范学院花都校区综合艺术楼高支模监测方案1.工程概况及监测目的1.1工程概况广东第二师范学院综合艺术楼(自编号H-1)位于广东省广州市花都区，工程建筑面积为33599平方米（地上24217平方米，地下9382平方米），建筑高度为29.35米，本工程为一栋地上7层，地下一层的多层建筑，其中地下室层高3.9米～6.9米，首层为阶梯教室，层高4.2米～8.1米，二层至屋面层层高4.2米。本工程中需要监测的高支模位置为：（1）首层为阶梯教室，层高4.2米～8.1米。二层梁板楼面，最大支模高度为8.100米，梁板模板钢管立杆支承在首层地下室顶板上（钢筋砼楼板）。（2）J～D×7～8轴屋面层中空至构架层梁板楼面，最大支模高度为7.800米，梁板模板钢管立杆支承在七层楼面。（3）C～D×3～4轴位置电梯间、机房屋面层屋面梁板，支模高度为4.5米，电梯井位置梁板钢管立杆支承在16a#槽钢上。（4）L~M×3~8轴构二层梁板楼面，支模最大高度为8.100米，梁板模板钢管立杆支承在首层地下室顶板上（钢筋砼楼板）。1.2监测的主要目的高大模板支撑系统在混凝土浇筑过程中和浇筑后一段时间内，由于受压可能发生一定的沉降和位移，如变化过大可能发生垮塌事故。为及时反映高支模支撑系统的变化情况，预防事故的发生，需要对支撑系统进行沉降和位移监测。2.采用的规范和依据（1）《工程测量规范》(GB50026-2007)，国家标准；（2）《建筑变形测量规范》(JGJ8-2007)，国家行业标准；（3）建设单位提供的高支模方案。3.监测项目及其预警值、允许值（1）监测项目：支架沉降和水平位移（2）预警值、允许值：梁的支架沉降预警值取8mm，沉降允许值取10mm；梁的支架水平位移预警值取5mm，水平位移允许值取8mm。4.监测仪器和精度工作仪器设备的精度、稳定性直接关系到测量数据的准确性、可靠性，是测量项目能否成功的关键因素之一。本高支模监测使用仪器设备如下。序号监测项目仪器名称仪器型号监测精度1支架沉降观测全站仪LeicaTCA20031.0mm2支架水平位移观测水准仪LeicaWILDNA21.0mm5.监测频率浇筑前观测二次；浇筑时，每隔30分钟观测一次；浇筑完成后前三天每天观测一次，第四天开始每3天观测一次，第十天开始每周观测一次，预计总观测时间为一个月，最多总观测次数50次。6.监测技术和方法6.1基准点的布置6.1.1水平位移监测基准点的布置基准点的位置，对水平位移监测起到决定性的作用，应布设监测区域以外便于观测、不易破环、土质坚实的地方；为了便于校核、验证基准点的稳定性，布置3个水平位移基准点(点名A1～A3)（位置见附图）。水平位移基准点示意图水平位移监测基准点埋设：根据现场实际情况，选取远离监测区域约30米以外稳定位置，采用碎石混凝土埋设，其结构如上示意图。另外在实施监测时，应选取远处多个固定目标（如避雷针）作定向及检查测量基准点的稳定性。根据实际需要可布设工作基点。6.1.2沉降监测基准点的布置根据现场实际情况，在离开监测区域20～50米的地方，采用墙角水准标石或浅埋金属管标石，布置3个...
