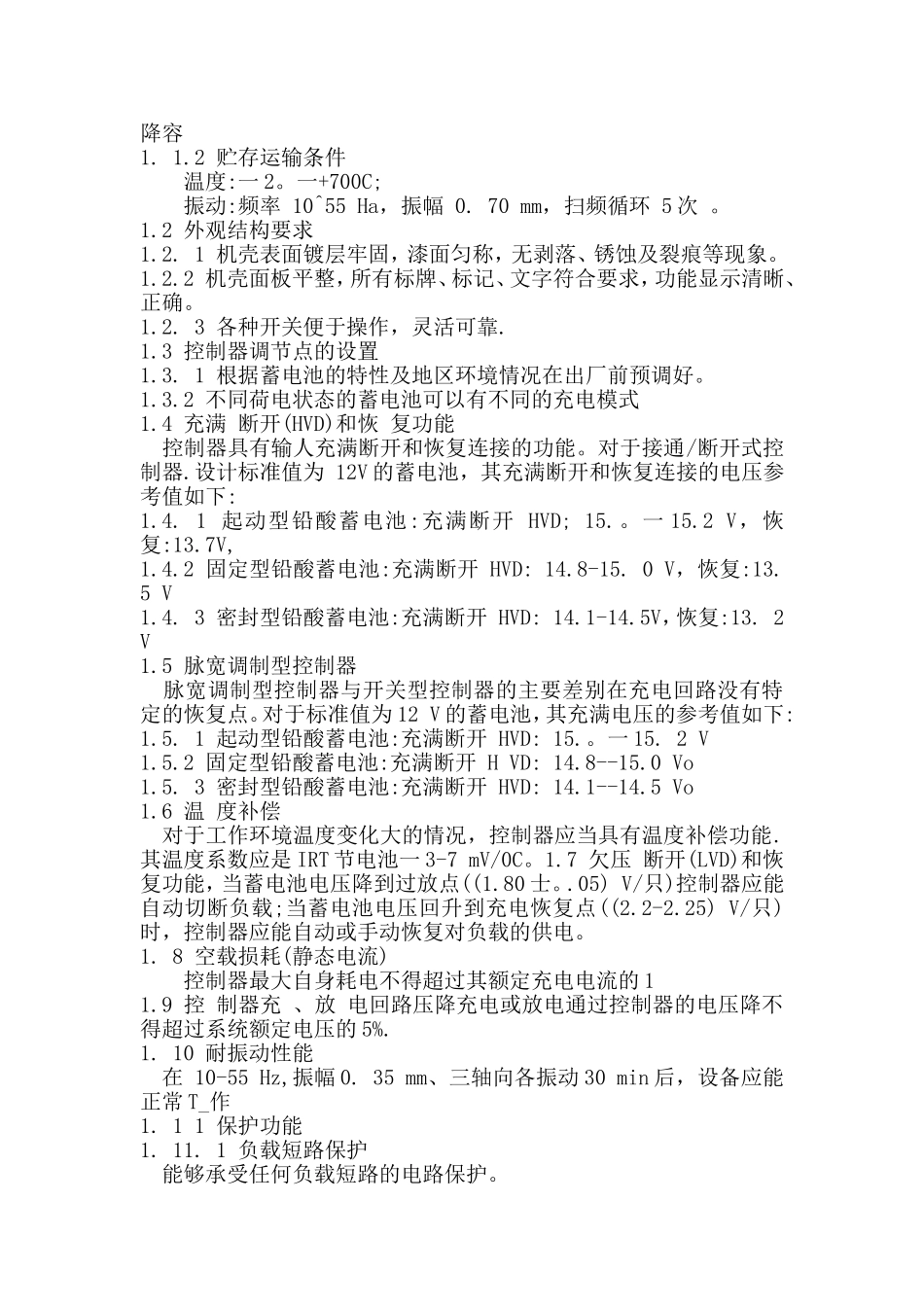

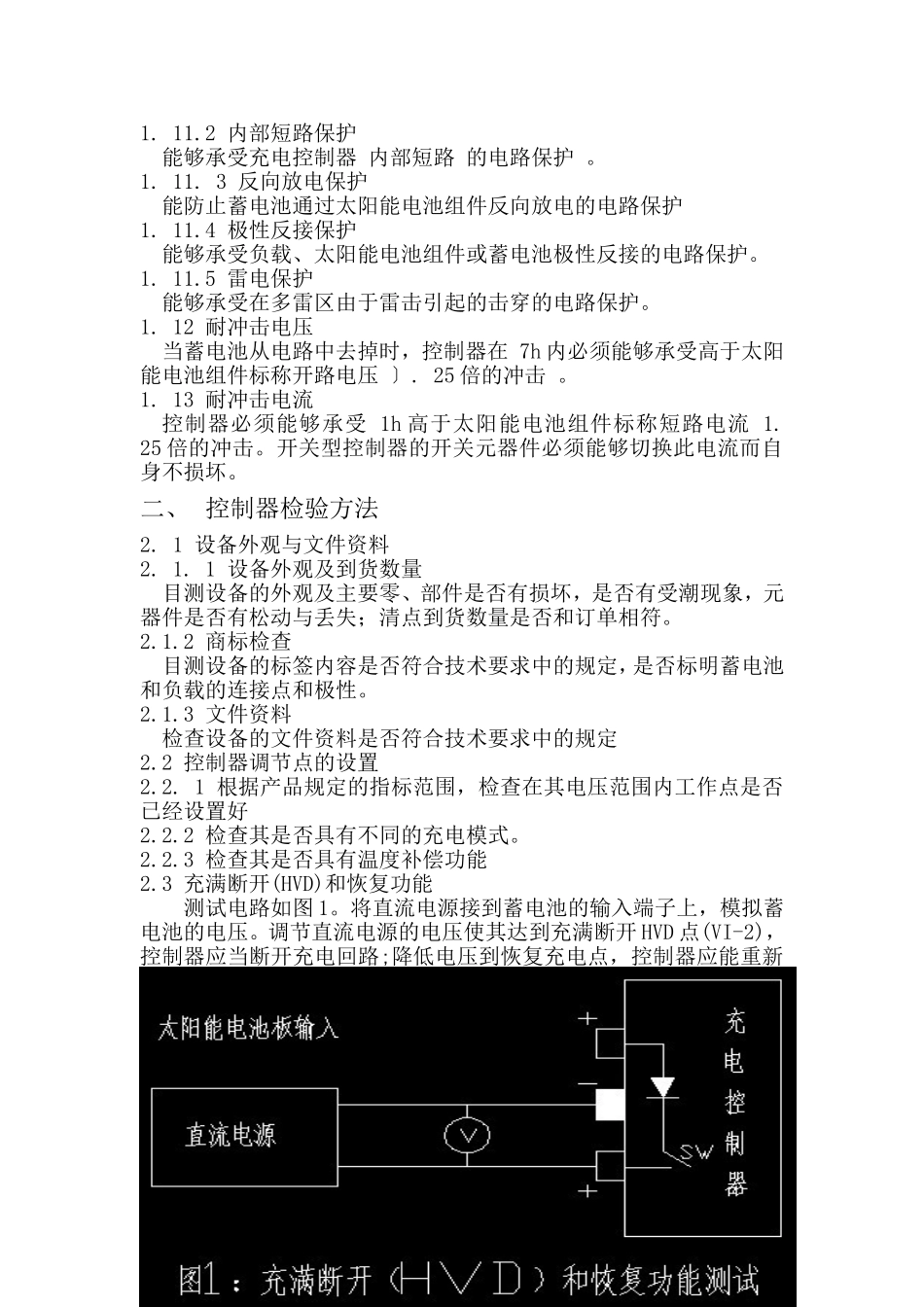

光伏控制器检验方法一、控制器技术要求（GB/T19064-2003）1.1环境条件1.1.1正常使用条件环境温度:一5一+400C;相对湿度:镇93%，无凝露;海拔高度:簇1000m;>1000m时应按GB/T3859.2-1993规定降容1.1.2贮存运输条件温度:一2。一+700C;振动:频率10^55Ha，振幅0.70mm，扫频循环5次。1.2外观结构要求1.2.1机壳表面镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。1.2.2机壳面板平整，所有标牌、标记、文字符合要求，功能显示清晰、正确。1.2.3各种开关便于操作，灵活可靠.1.3控制器调节点的设置1.3.1根据蓄电池的特性及地区环境情况在出厂前预调好。1.3.2不同荷电状态的蓄电池可以有不同的充电模式1.4充满断开(HVD)和恢复功能控制器具有输人充满断开和恢复连接的功能。对于接通/断开式控制器.设计标准值为12V的蓄电池，其充满断开和恢复连接的电压参考值如下:1.4.1起动型铅酸蓄电池:充满断开HVD;15.。一15.2V，恢复:13.7V,1.4.2固定型铅酸蓄电池:充满断开HVD:14.8-15.0V，恢复:13.5V1.4.3密封型铅酸蓄电池:充满断开HVD:14.1-14.5V，恢复:13.2V1.5脉宽调制型控制器脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。对于标准值为12V的蓄电池，其充满电压的参考值如下:1.5.1起动型铅酸蓄电池:充满断开HVD:15.。一15.2V1.5.2固定型铅酸蓄电池:充满断开HVD:14.8--15.0Vo1.5.3密封型铅酸蓄电池:充满断开HVD:14.1--14.5Vo1.6温度补偿对于工作环境温度变化大的情况，控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7mV/0C。1.7欠压断开(LVD)和恢复功能，当蓄电池电压降到过放点((1.80士。.05)V/只)控制器应能自动切断负载;当蓄电池电压回升到充电恢复点((2.2-2.25)V/只)时，控制器应能自动或手动恢复对负载的供电。1.8空载损耗(静态电流)控制器最大自身耗电不得超过其额定充电电流的11.9控制器充、放电回路压降充电或放电通过控制器的电压降不得超过系统额定电压的5%.1.10耐振动性能在10-55Hz,振幅0.35mm、三轴向各振动30min后，设备应能正常T_作1.11保护功能1.11.1负载短路保护能够承受任何负载短路的电路保护。1.11.2内部短路保护能够承受充电控制器内部短路的电路保护。1.11.3反向放电保护能防止蓄电池通过太阳能电池组件反向放电的电路保护1.11.4极性反接保护能够承受负载、太阳能电池组件或蓄电池极性反接的电路保护。1.11.5雷电保护能够承受在多雷区由于雷击引起的击穿的电路保护。1.12耐冲击电压当蓄电池从电路中去掉时，控制器在7h内必须能够承受高于太阳能电池组件标称开路电压〕.25倍的冲击。1.13耐冲击电流控制器必须能够承受1h高于太阳能电池组件标称短路电流1.25倍的冲击。开关型控制器的开关元器件必须能够切换此电流而自身不损坏。二、控制器检验方法2.1设备外观与文件资料2.1.1设备外观及到货数量目测设备的外观及主要零、部件是否有损坏，是否有受潮现象，元器件是否有松动与丢失；清点到货数量是否和订单相符。2.1.2商标检查目测设备的标签内容是否符合技术要求中的规定，是否标明蓄电池和负载的连接点和极性。2.1.3文件资料检查设备的文件资料是否符合技术要求中的规定2.2控制器调节点的设置2.2.1根据产品规定的指标范围，检查在其电压范围内工作点是否已经设置好2.2.2检查其是否具有不同的充电模式。2.2.3检查其是否具有温度补偿功能2.3充满断开(HVD)和恢复功能测试电路如图1。将直流电源接到蓄电池的输入端子上，模拟蓄电池的电压。调节直流电源的电压使其达到充满断开HVD点(VI-2)，控制器应当断开充电回路;降低电压到恢复充电点，控制器应能重新接通充电回路。2.4脉宽调制型控制器测试电路如图2。用直流稳压电源代替太阳能电池方阵通过控制器给蓄电池充电。当蓄电池电压接近充满点时，充电电流逐渐变小;当蓄电池电压达到充满值时，充电电流应接近于0。当蓄电池电压由充满点向下降时，充电电流应当逐渐增大。2.5温度补偿将温度传感器放人恒温箱，充满断开(HVD)点随温度的变化而有所改变，可以画出一条曲线，其斜率应符合本标准1.3.6中的规定。2.6欠压断开(LVD)和恢复功能测试电路如图3。将直流电源接到蓄电池输人端，模拟蓄电池的电压。将可变...
