水泥-水玻璃双液浆VIP免费

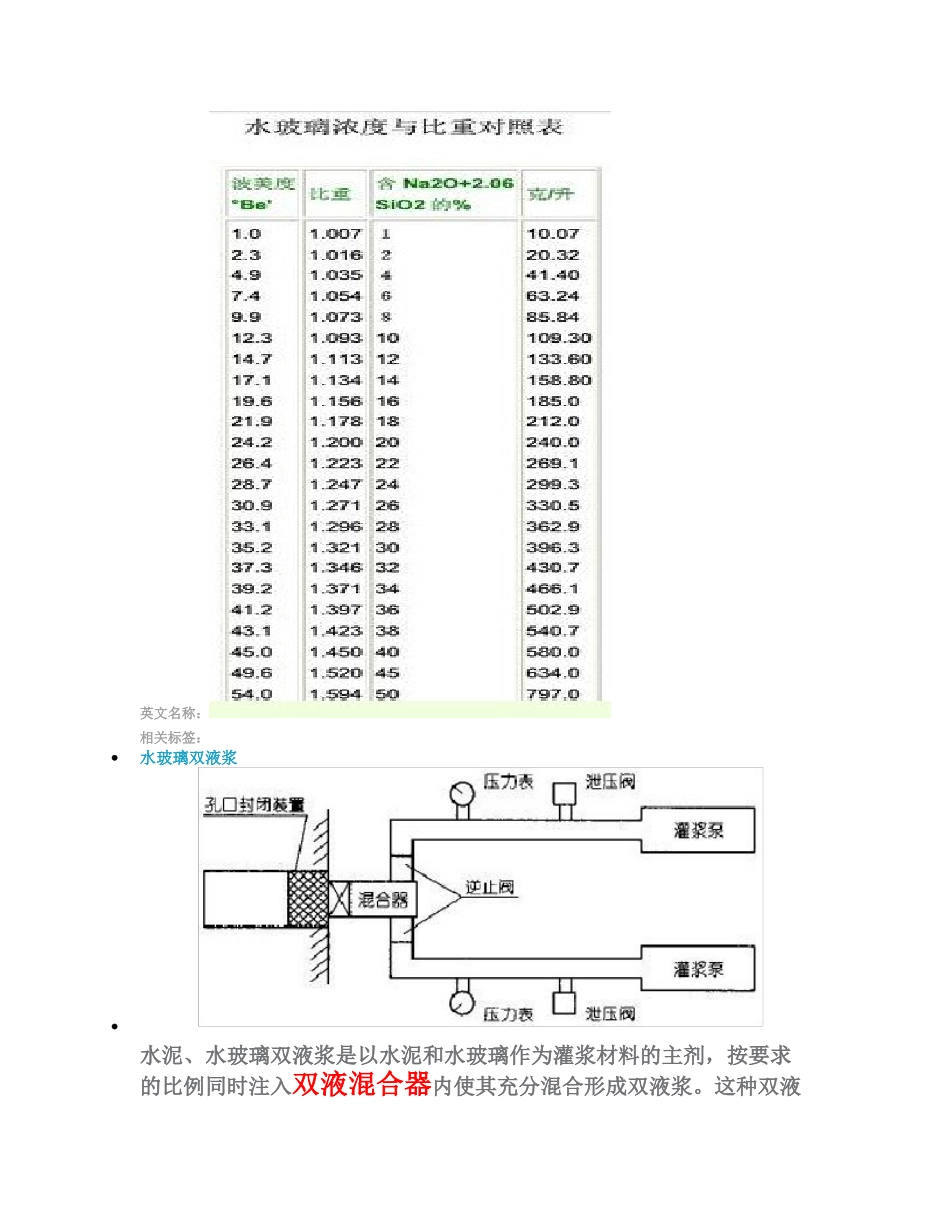

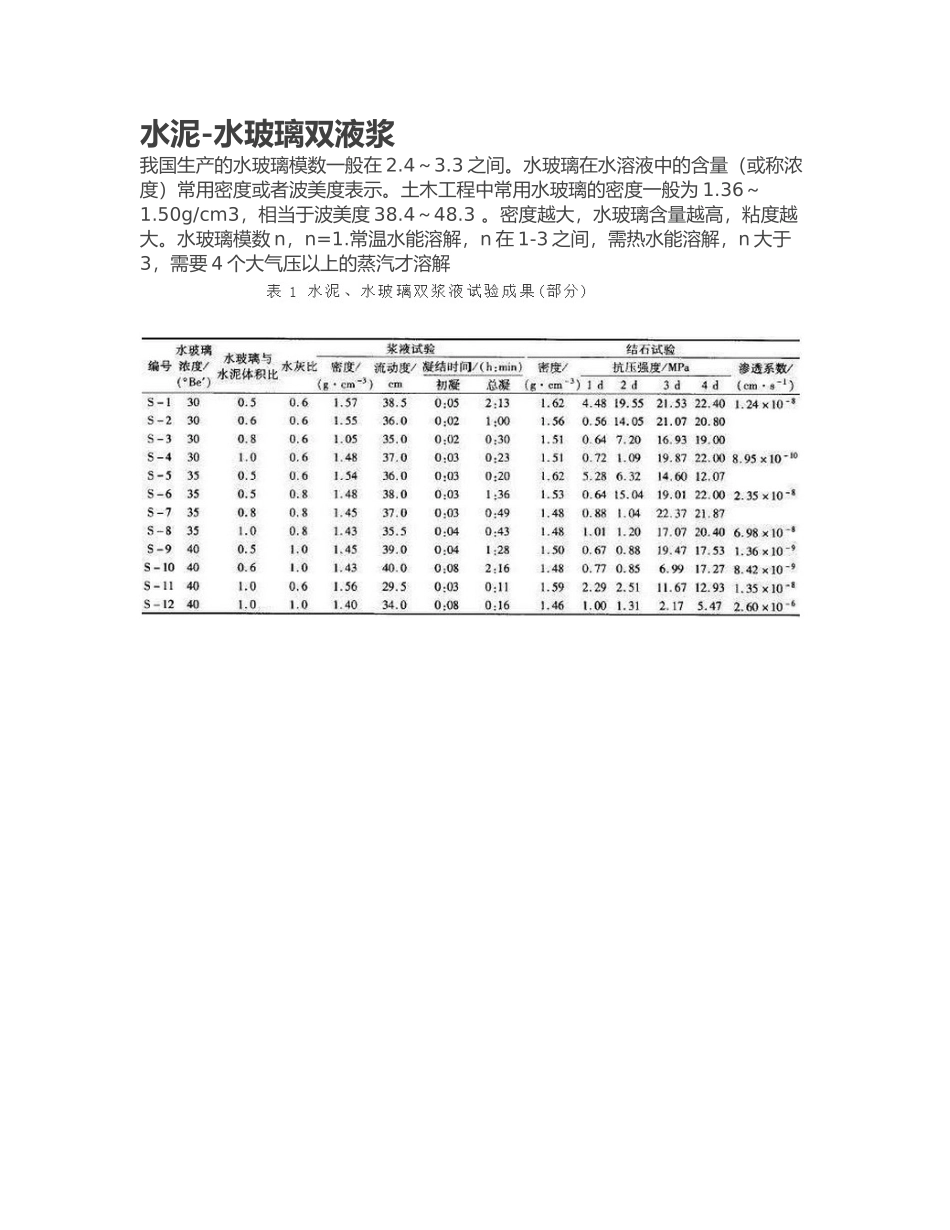

水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3。密度越大，水玻璃含量越高，粘度越大。水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：水玻璃双液浆水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃CS）更新时间：2013-4-717:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。2、水玻璃及其作用分子式：Na2O·nSiO2作为速凝剂使用作为主材料使用，增强早期强度一般要求水玻璃的模数为2.4～3.43、水泥与水玻璃的化学反应机理水泥本身的凝结和硬化主要是水泥水化析出凝胶性的胶体物质所引起的，在硅酸三钙的水化过程中产生氢氧化钙。当加入水玻璃后，水玻璃马上与新生成的氢氧化钙反应，生成具有一定强度的凝胶体水化硅酸钙。4、水泥－水玻璃浆液的性能胶凝时间：水泥浆越浓则反应越快，水玻璃越稀则反应越快结石体抗压强度：水泥浆越浓抗压强度越高，通常5～10Mpa，水泥浆与水玻璃体积比1:0.4～1:0.6时，抗压强度最高。5、水泥－水玻璃浆液的适宜配方以425号或525号普通硅酸盐水泥为例：水泥浆的水灰比为0.8:1～1:1；水泥浆与水玻璃的体积比1:0.5～1:0.8；水玻璃模数2.4～3.4，波美度22～40°。6、水泥－水玻璃浆液的特点浆液的凝胶时间可准确控制在几十秒至几十分钟范围内；结石体的抗压强度达5～10MPa；凝结后结石率可达100％；结石体的渗透系数为10-3cm/s；可用于裂隙宽度为0.2mm以上的岩体或粒径为1mm以上的砂层；材料来源丰富，价格较低；对环境及地下水无污染；采用双液方式注入，施工工艺较单液复杂。6、双液浆施工配合比采用普通水泥加水玻璃浆液时，注浆终压控制在3.5Mpa以内。双液浆凝结时间1～3分钟。注浆浆液配合比名称每方用量（Kg/m3）重量比备注水泥水水玻璃水泥水水玻璃超细水泥双液浆357357630111.76借鉴普通水泥双液浆375375630111.68普通水泥单液浆75075011备注：表中水玻璃为300Be，密度为1.261g/cm3。水玻璃为380Be稀释成300Be每方加水360kg，水玻璃为440Be稀释成300Be每方加水670kg。硅酸钠B添加义项?硅酸钠俗称泡花碱，是一种水溶性硅酸盐，其水溶液俗称水玻璃，是一种矿黏合剂。其化学式为R2O·nSiO2，式中R2O为碱金属氧化物，n为二氧化硅与碱金属氧化物摩尔数的比值，称为水玻璃的摩数。建筑上常用的水玻璃是硅酸钠（Na2O·nSiO2）的水溶液中文名称:硅酸钠英文名称:Sodiumsilicate中文别名:粉状泡花碱;粉状速溶硅酸钠;水玻璃(液体);泡硅酸钠花碱(液体);硅酸钠(液体);泡花碱;水玻璃主要用途1.主要用作版纸、木材、焊...
