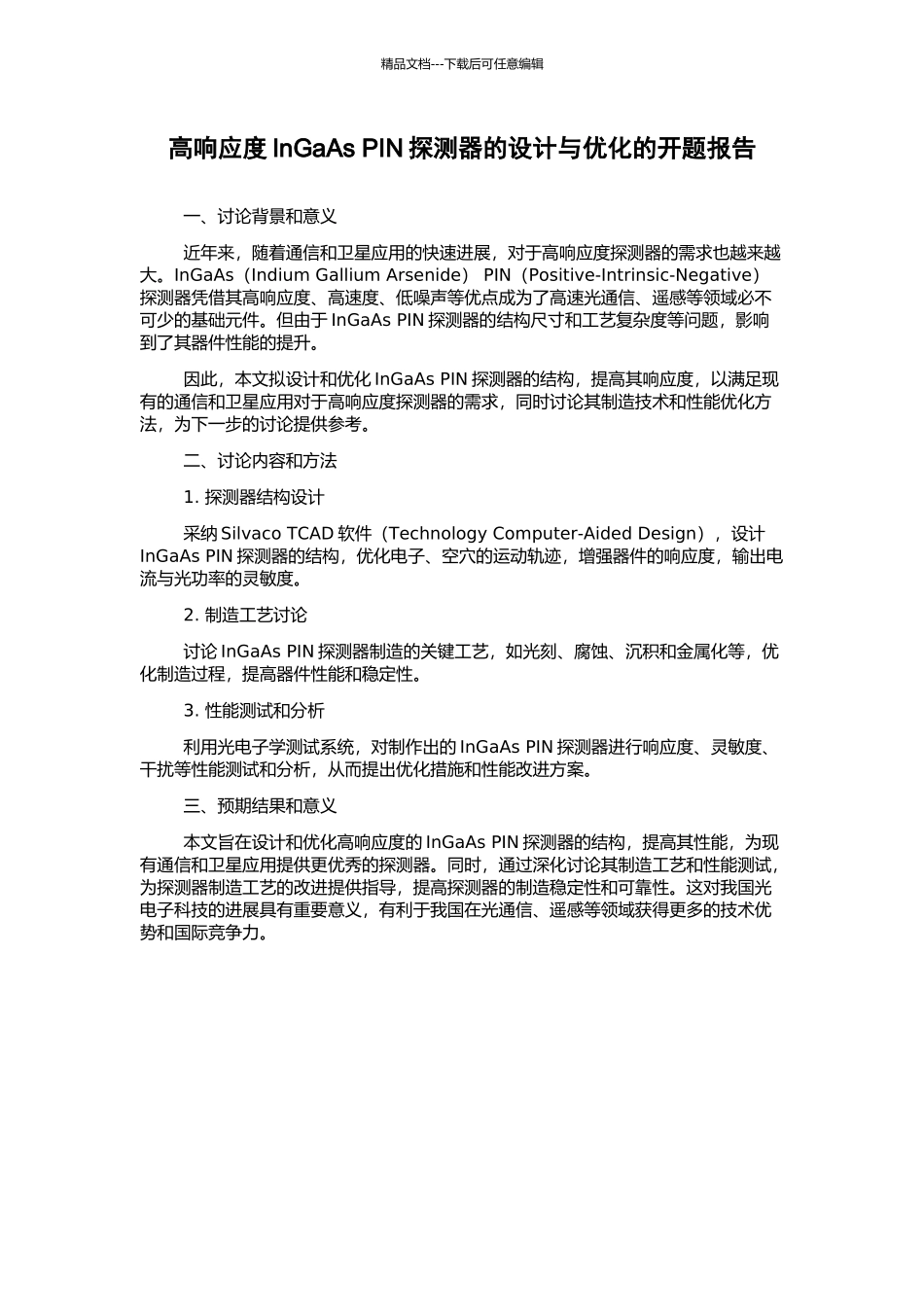

精品文档---下载后可任意编辑高响应度 InGaAs PIN 探测器的设计与优化的开题报告一、讨论背景和意义近年来，随着通信和卫星应用的快速进展，对于高响应度探测器的需求也越来越大。InGaAs（Indium Gallium Arsenide） PIN（Positive-Intrinsic-Negative）探测器凭借其高响应度、高速度、低噪声等优点成为了高速光通信、遥感等领域必不可少的基础元件。但由于 InGaAs PIN 探测器的结构尺寸和工艺复杂度等问题，影响到了其器件性能的提升。因此，本文拟设计和优化 InGaAs PIN 探测器的结构，提高其响应度，以满足现有的通信和卫星应用对于高响应度探测器的需求，同时讨论其制造技术和性能优化方法，为下一步的讨论提供参考。二、讨论内容和方法1. 探测器结构设计采纳 Silvaco TCAD 软件（Technology Computer-Aided Design），设计InGaAs PIN 探测器的结构，优化电子、空穴的运动轨迹，增强器件的响应度，输出电流与光功率的灵敏度。2. 制造工艺讨论讨论 InGaAs PIN 探测器制造的关键工艺，如光刻、腐蚀、沉积和金属化等，优化制造过程，提高器件性能和稳定性。3. 性能测试和分析利用光电子学测试系统，对制作出的 InGaAs PIN 探测器进行响应度、灵敏度、干扰等性能测试和分析，从而提出优化措施和性能改进方案。三、预期结果和意义本文旨在设计和优化高响应度的 InGaAs PIN 探测器的结构，提高其性能，为现有通信和卫星应用提供更优秀的探测器。同时，通过深化讨论其制造工艺和性能测试，为探测器制造工艺的改进提供指导，提高探测器的制造稳定性和可靠性。这对我国光电子科技的进展具有重要意义，有利于我国在光通信、遥感等领域获得更多的技术优势和国际竞争力。
