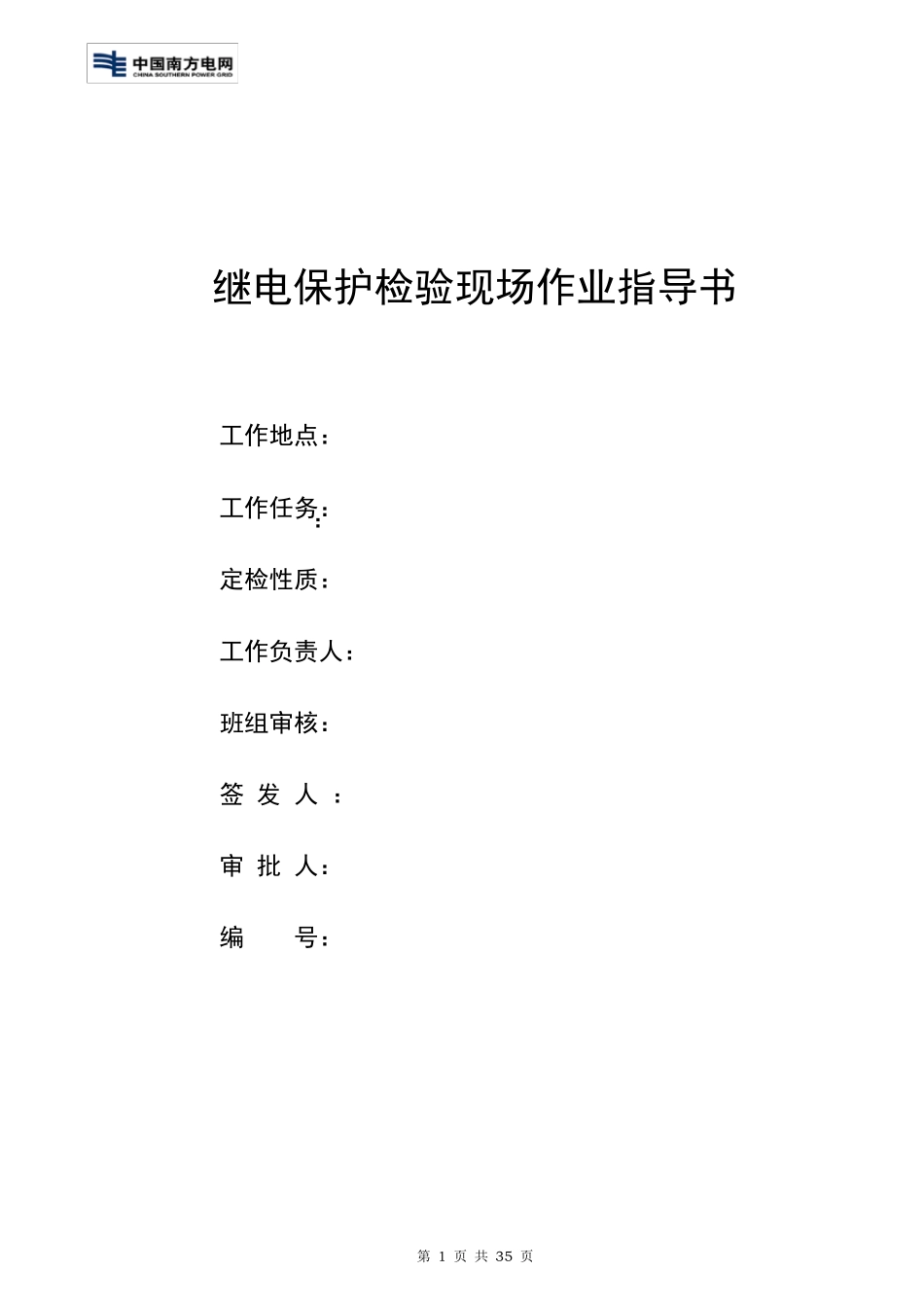

第 1 页 共 35 页 继电保护检验现场作业指导书 ： 工作地点： 工作任务： 定检性质： 工作负责人： 班组审核： 签 发 人 ： 审 批 人： 编 号： 第 2 页 共 35 页 东部安稳作业指导书 ――检验作业指导书 一、 范围 本作业指导书适用于 东部安稳 保护装置现场检验工作。 二、 规范性引用文件 《作业指导书编写导则》（生［2008］19 号） 《中国南方电网继电保护及二次回路验收规范》 《中国南方电网继电保护反事故措施汇编》 DL/T 995-2006《继电保护和安全自动装置检验规程》 三、 支持文件 东部安稳－ 装置说明书施工图、调试报告。 四、 危险点分析 序号 危险点 控制措施 1 核对设备编号，做好隔离措施，防止走错间隔造成保护误动或高压触电 2 防止图实不符误跳运行设备 3 交叉作业、配合作业过程中，防止相互误伤 4 防止漏拆、误拆、漏恢复、误恢复 5 防止措施不当误跳运行设备 6 防止电流二次回路开路或电压二次回路短路 7 防止电压回路通电造成反充电 8 防止表计量程选择不当造成误跳运行设备 第 3 页 共 35 页 五、 作业准备 5.1、工期 计划工作时间 自 年 月 日 时 分 至 年 月 日 时 分 5.2 工作准备 序号 内容 标准 备注 1 根据具体验收工作要求，进行人员安排和任务分工 2 根据验收任务内容，工作人员熟悉验收内容、进度要求、作业标准、安全注意事项 要求所有工作人员熟悉掌握各自的工作任务和整个验收工作内容、进度要求、作业标准及安全注意事项 3 根据验收任务内容，制定验收方案；编制验收检验作业指导书；改扩建工程应落实工作票 5.3 仪器仪表及工器具 5.3.1 仪器仪表 序号 名称 规格型号 单位 数量 检查齐备、合格 完成“√” 1 绝缘测试仪 1000V 档 只 1 2 继电保护三相试验仪 DW30A ONLLY 460 台 1 3 校验仪测试线 电流电压及信号 根 20 钳形相位表 相位量限:360° 只 1 第 4 页 共 35 页 分辨率:1°精度 1 级 电流量限:200mA/2A/10 电压量限:200/500V 4 数字式万用表 FULK15B 块 1 5.3.2 工具 序号 名称 规格型号 单位 数量 检查齐备合格 完成“√” 1 多用电源插座或单相三线电缆盘 220V/10A 只 2 个人工具箱 （含专业工具） 个 2 3 串口数据线 根 4 毛刷 1.5＂ 把 5 绝缘胶布 卷 若干 6 手套 纱布 付 若干 7 记号笔 支 1...
