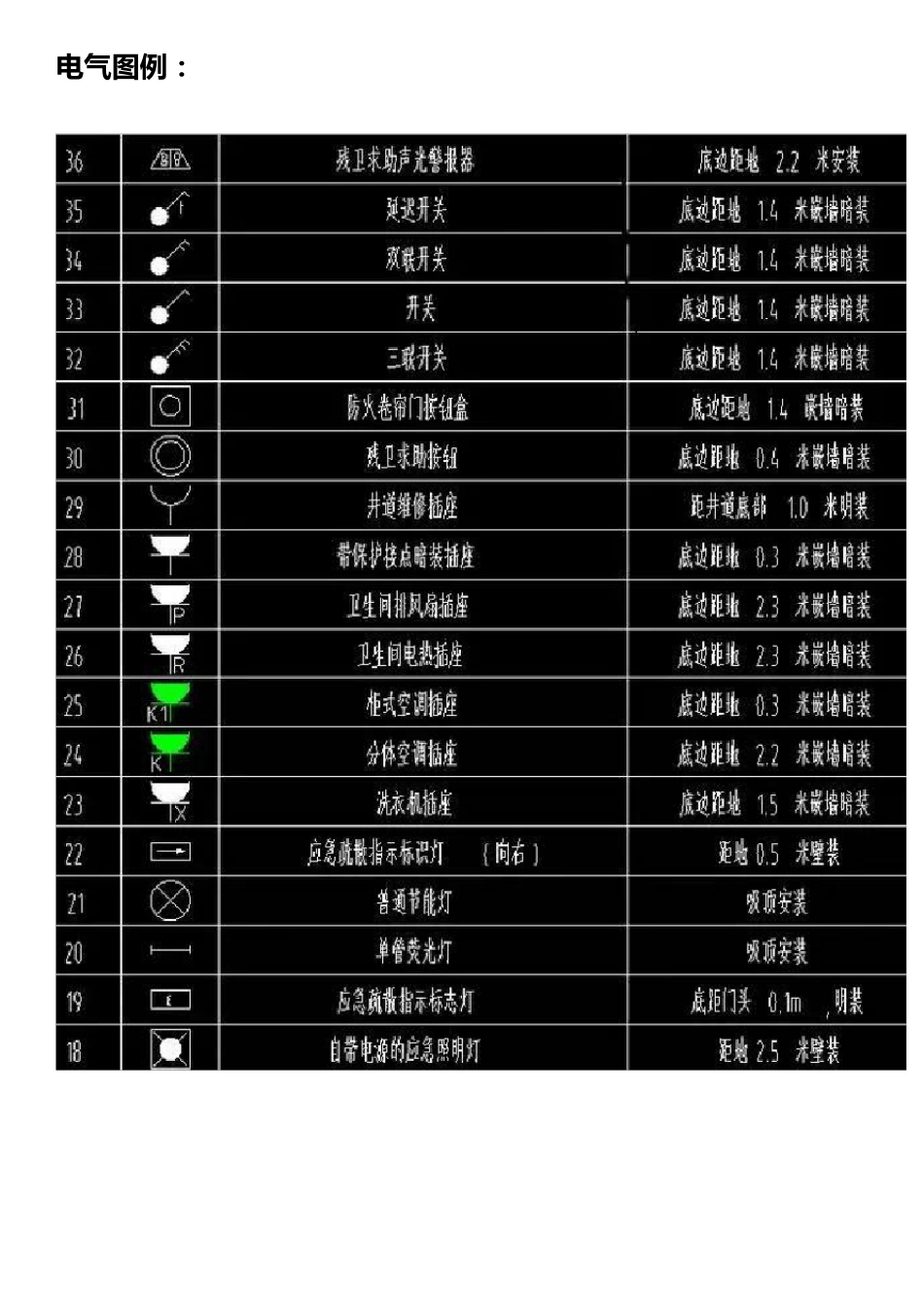

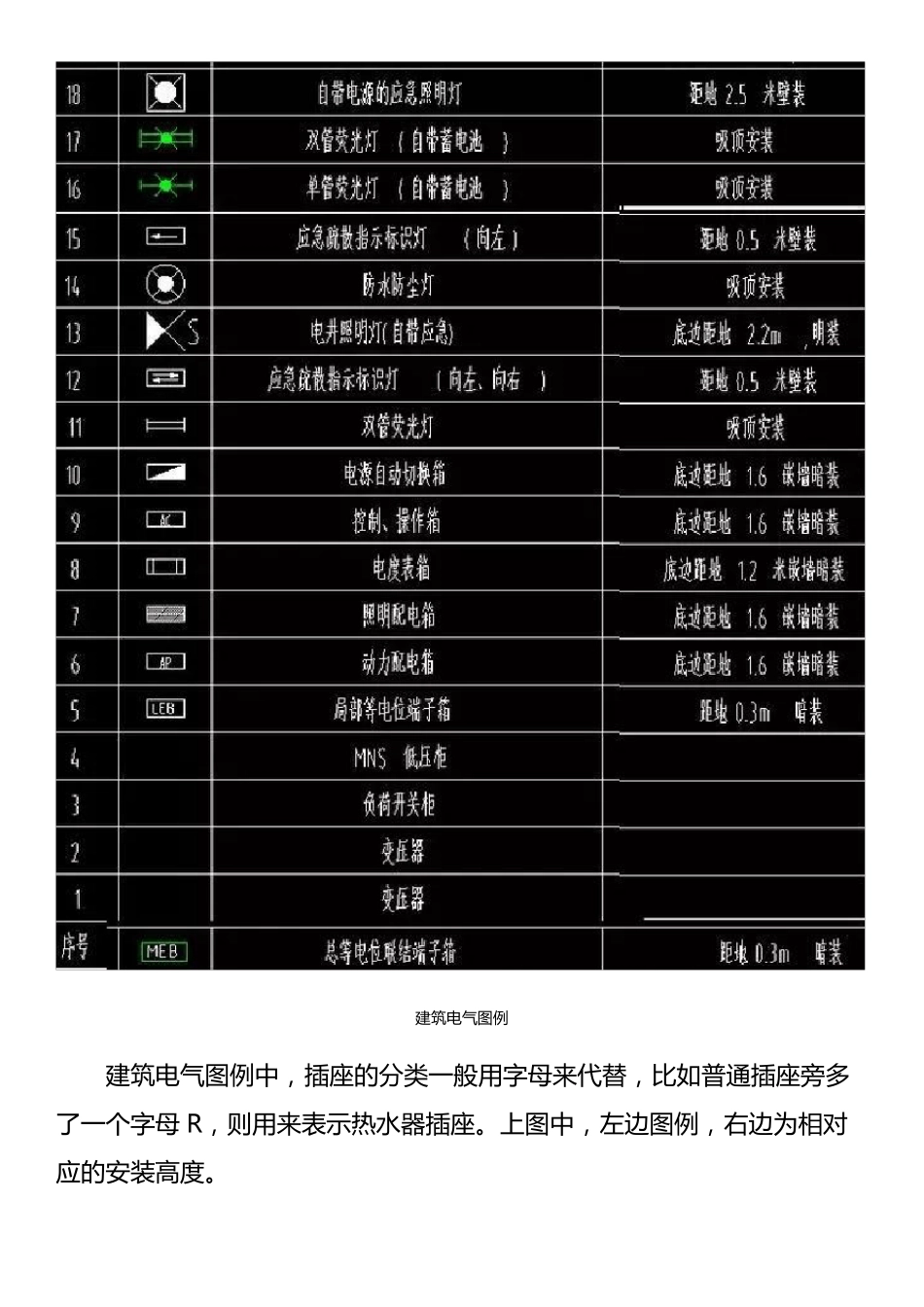

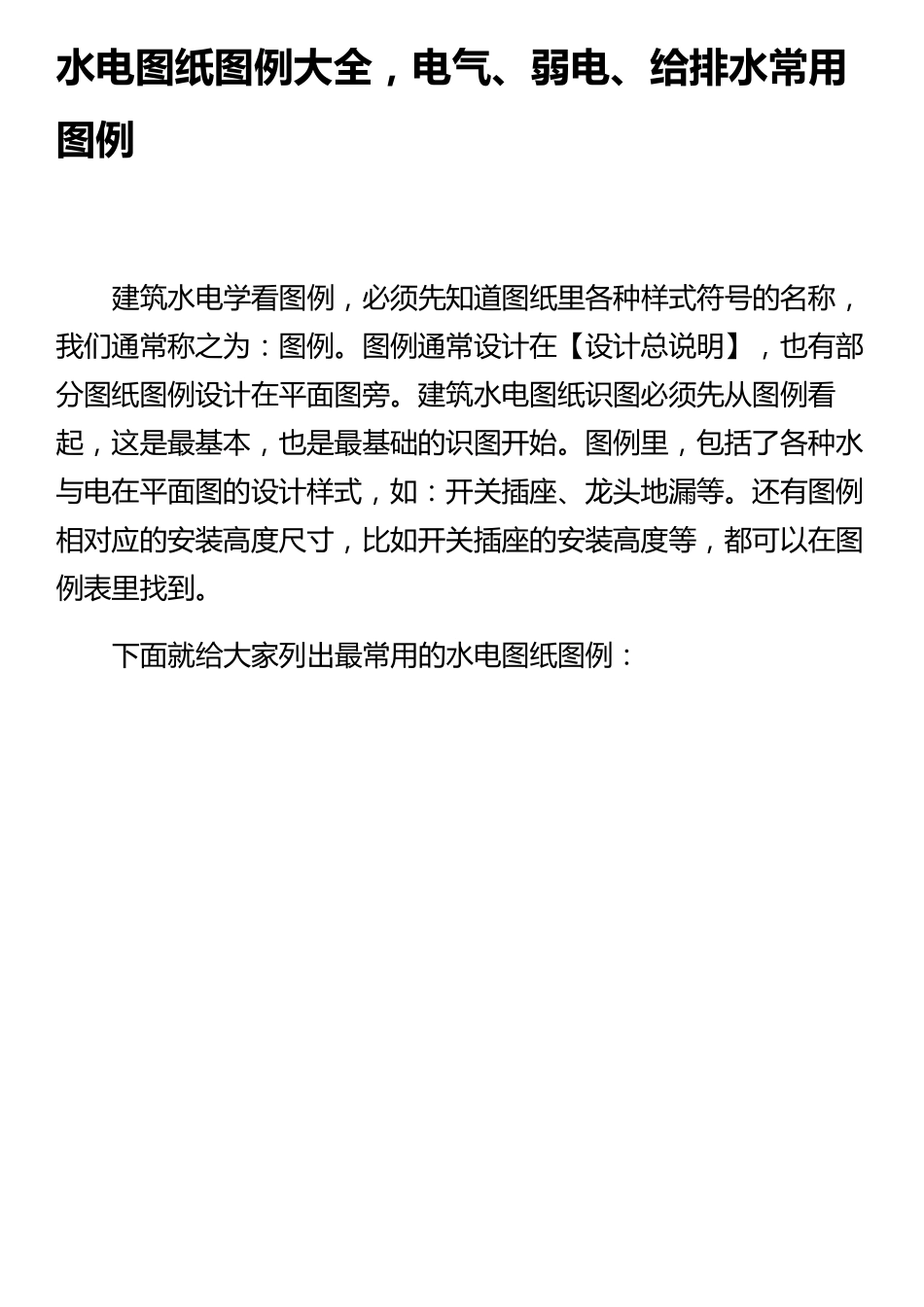

水 电 图 纸 图 例 大 全 ， 电 气 、弱电 、给排水 常用图 例 建 筑 水 电 学 看 图 例 ， 必 须 先 知 道 图 纸 里 各 种 样 式 符 号 的 名 称 ，我 们 通 常 称 之 为 ： 图 例 。 图 例 通 常 设 计 在 【 设 计 总 说 明 】 ， 也 有 部分 图 纸 图 例 设 计 在 平 面 图 旁 。 建 筑 水 电 图 纸 识 图 必 须 先 从 图 例 看起 ， 这 是 最 基 本 ， 也 是 最 基 础 的 识 图 开 始 。 图 例 里 ， 包 括 了 各 种 水与 电 在 平 面 图 的 设 计 样 式 ， 如 ： 开 关 插 座 、龙头地漏等。 还有 图 例相对应的 安装高度尺寸， 比如 开 关 插 座 的 安装高度等， 都可以在 图例 表里 找到。 下面 就给大家列出最 常 用的 水 电 图 纸 图 例 ： 电 气 图 例： 建 筑 电 气 图 例 建 筑 电 气 图 例 中 ， 插 座 的 分 类 一 般 用 字 母 来 代 替 ， 比 如 普 通 插 座 旁 多了 一 个 字 母 R， 则 用 来 表 示 热 水 器 插 座 。上图 中 ， 左边图 例 ， 右边为相对应的 安装高度。 弱 电 图 例 弱 电 图 例 给 排 水 图 例 常 用 字 母 符 号 大 全 电气图纸中管线及敷设 符号名称 符号解释 一、电线穿线管一般有 PVC PVC 管 SC 焊接钢管 KBG 扣压式镀锌薄壁电线管 JDG 紧定式镀锌薄壁电线管 二、电气设计施工图中常用线路敷设方式 SR 沿钢线槽敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 CE 沿天棚面或顶棚面敷设 ACE 在能进入人的吊顶内敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 CC 暗敷设在顶棚内 ACC 暗敷设在不能进入的顶棚内 FC 暗敷设在地面内 SCE 吊顶内敷设,要穿金属管 三、导线穿管表示 SC 焊接钢管 MT 电线管 PC-PVC 塑料硬管 FPC 阻燃塑料硬管 CT 桥架 MR 金属线槽 M 钢索 CP 金属软管 PR 塑料线槽 RC 镀锌钢管 四、导线敷设方式的表示 DB 直埋 TC 电缆沟 BC 暗敷在梁内 CLC 暗敷在柱内 WC 暗敷在墙内 CE 沿天棚顶敷设 CC 暗敷在天棚顶内 SCE 吊顶内敷设 F 地板及地坪下 SR 沿钢索 BE 沿屋架，梁 WE 沿墙明敷 五、灯具安装方式的表示 CS 链吊 DS 管吊 W 墙壁安装 C 吸顶 R 嵌入 S 支架 CL 柱上 SR 沿钢线槽 BE 沿屋架或跨屋架 CLE 沿柱或跨柱 SC 穿焊接钢管敷设 MT 穿电线管敷设 PC 穿硬塑料管敷设 FPC 穿阻燃半硬聚氯乙烯管敷设 CT 电缆桥架敷设 MR 金属线槽敷设 PR 塑料线槽敷设 M 用钢索敷设 KPC 穿聚氯乙烯塑料波纹电线管敷设 CP 穿金属软管敷设 DB 直接埋设 TC 电缆沟敷设 六、导线敷设部位的标注 AB 沿或跨梁（屋架）敷设 BC 暗敷在梁内 AC 沿或跨柱敷设 CLC 暗敷设在柱内 WS 沿墙面敷设 WC 暗敷设在墙内 CE 沿天棚或顶板面敷设 CC 暗敷设在屋面或顶板内 SCE 吊顶内敷设 FC 地板或地面下敷设
