明挖污水管道深基坑施工方案VIP专享VIP免费

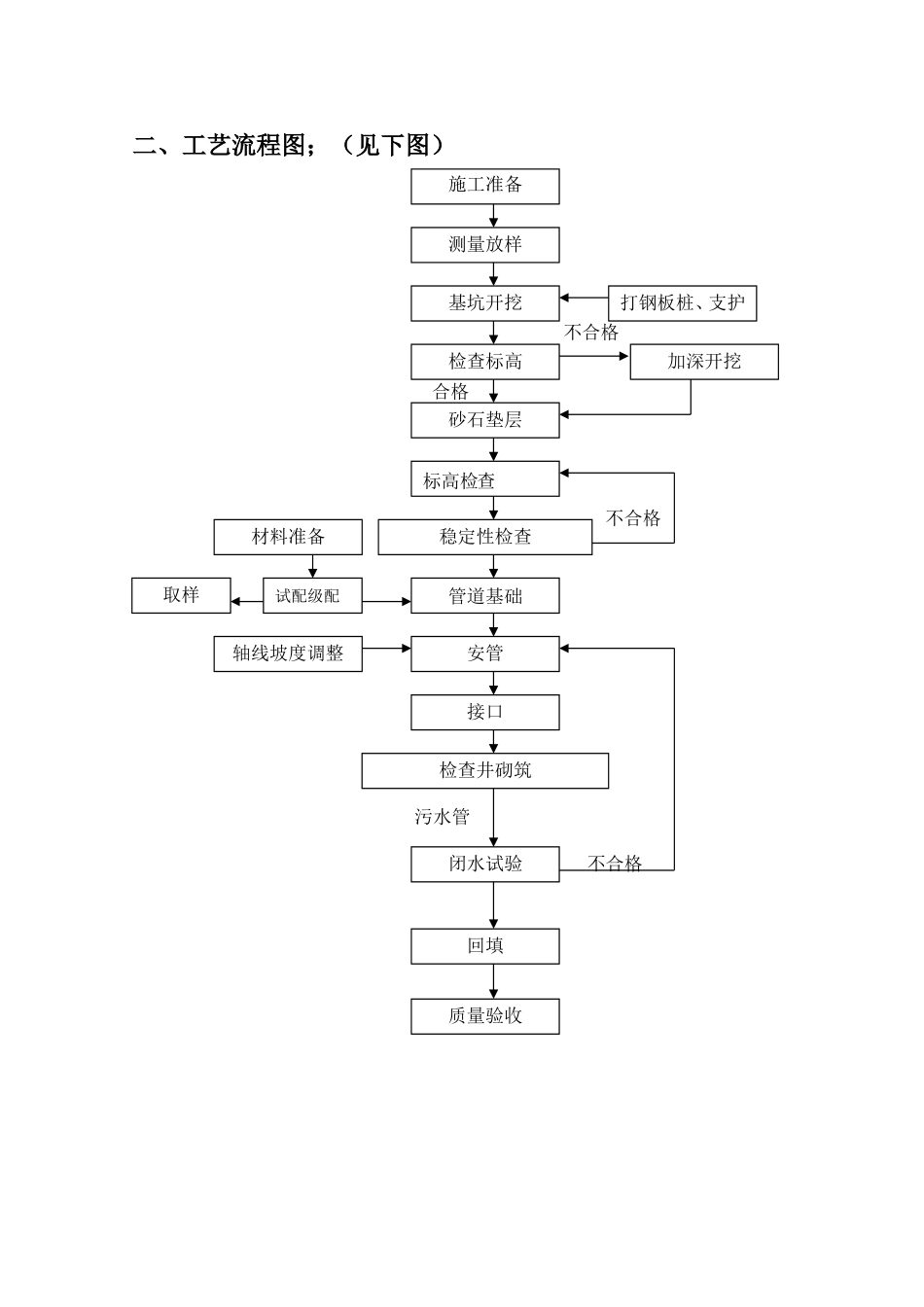

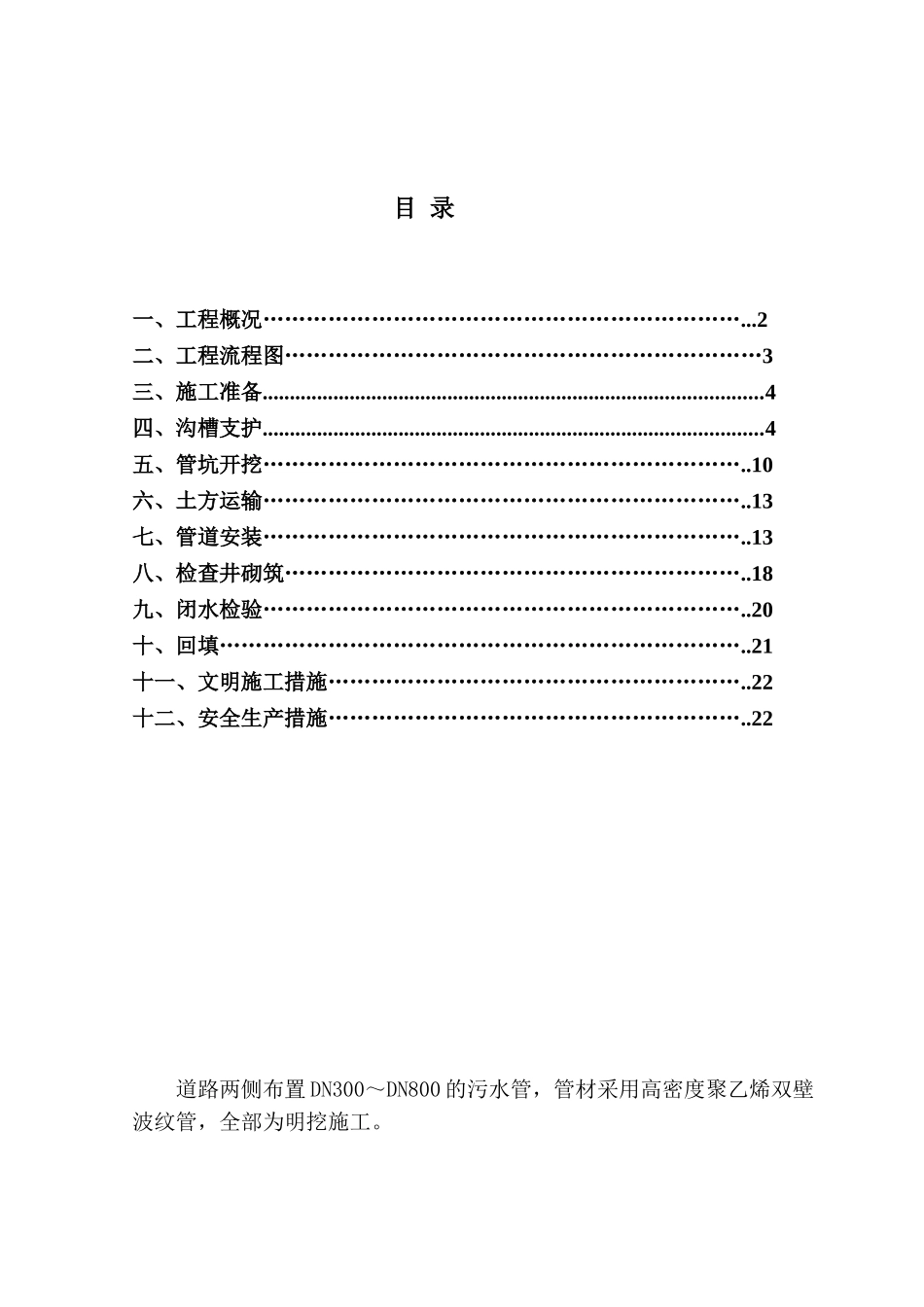

目录一、工程概况…………………………………………………………...2二、工程流程图…………………………………………………………3三、施工准备............................................................................................4四、沟槽支护............................................................................................4五、管坑开挖…………………………………………………………..10六、土方运输…………………………………………………………..13七、管道安装…………………………………………………………..13八、检查井砌筑………………………………………………………..18九、闭水检验…………………………………………………………..20十、回填………………………………………………………………..21十一、文明施工措施…………………………………………………..22十二、安全生产措施…………………………………………………..22道路两侧布置DN300～DN800的污水管，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。二、工艺流程图；（见下图）施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材料准备质量验收不合格合格不合格不合格污水管三、施工准备；（测设和探坑）1、工程开工前，进行以下的测设工作：核对接入原有管道的高程，测设管道坡度，管道中心线，开挖沟槽边线及附属构筑物的位置，堆土堆料界限及其它临时用地范围。2．开挖前进行探坑，以摸清地下管线的情况，探坑每10m一道，深度不少于3m，管线复杂或情况不明处时加密探坑，探出的地下管线时必须请各管线的业主单位至现场进行确认和交底，同时请各管线的业主单位对管线保护方面等内容对我施工单位的施工进行指导，并要求其派专人进行监察。四、沟槽支护；本工程管道埋深2.5m～6米，地下水含水层（细砂、砾砂层）分布广泛，地下水对管道施工有较大的不良影响。施工时要特别重视排水降水工作。我司将采用钢板桩作为明挖段基坑支护。1、钢板桩的施打好坏关系到基坑的止水,是本工程施工关键的工序之一。根据我司以往施工经验，根据地质实际情况，埋至深度小于3.0m时采用横列挡土板支护；埋置深度3.0m～5.0m时采用钢板桩围护（穿越桥墩及高压线下除外），视土质情况加一至二道工具式支撑；开挖深度超过5m时及过河段，采用Ⅲ型12.0米拉森钢板桩支护和止水，内加二道工具式支撑。（详见支护计算分析）2、挡土板支护的横撑；一般采用圆木或木枋，钢板桩支护的横撑采用22#～25#槽钢或工字钢。支顶采用无缝钢管或足够受力的圆木条。（1）圆木顶的长度一般比未打紧前空间稍长2～5cm（视土质软硬及挡土板后至土壁的空间宽窄而定），以使打入后支撑紧密。若横顶长度较短，可在两端或一端加木块垫楔后打紧，并用钉把垫木与横撑钉牢。木顶撑宜用Φ10～12cm原木（凡爆裂和弯曲过大的木材不得用作支撑使用）。（2）工字钢或槽钢横撑长度一般是6—8m，钢管横顶（活动钢支撑）一般采用可调螺旋基座对顶钢板桩槽钢横撑顶紧，槽钢横撑一般点焊在拉森钢板桩上。（3）横顶是顺沟槽方向的间距，一般为2.0～2.5m左右。挖深较大的地段，视土质受力情况和横撑材质每隔1.5米左右设置一道横顶。（4）横撑的层次及标高应考虑装管、砌筑等操作的方便。如因装管或砌筑的需要将横撑及支顶转换，则必须按照先撑（转顶）后拆的原则，逐层转换。3、拉森钢板桩施工本段工程支管开挖段的最大埋深约6m，由于管道主要位于现有道路及农田上，基坑支护采用拉森钢板桩支护，钢板桩长度为12m，桩底埋入基坑底以下3～4m，顶部出地面0.5m。当开挖至1.0m深时安装钢支撑。考虑到钢板桩较长，在施打中，钢板桩容易向一边倾斜，由于倾斜误差积累不易纠正，难以控制钢板桩墙的平直度，所以钢板桩施工拟采用屏风式打入法。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将10～20根钢板桩成排插入导架内，使它呈屏风状，然后再施打。4、钢板桩施工的一般要求（1）基坑钢...
