宏大SCMCB系统内部调试文件

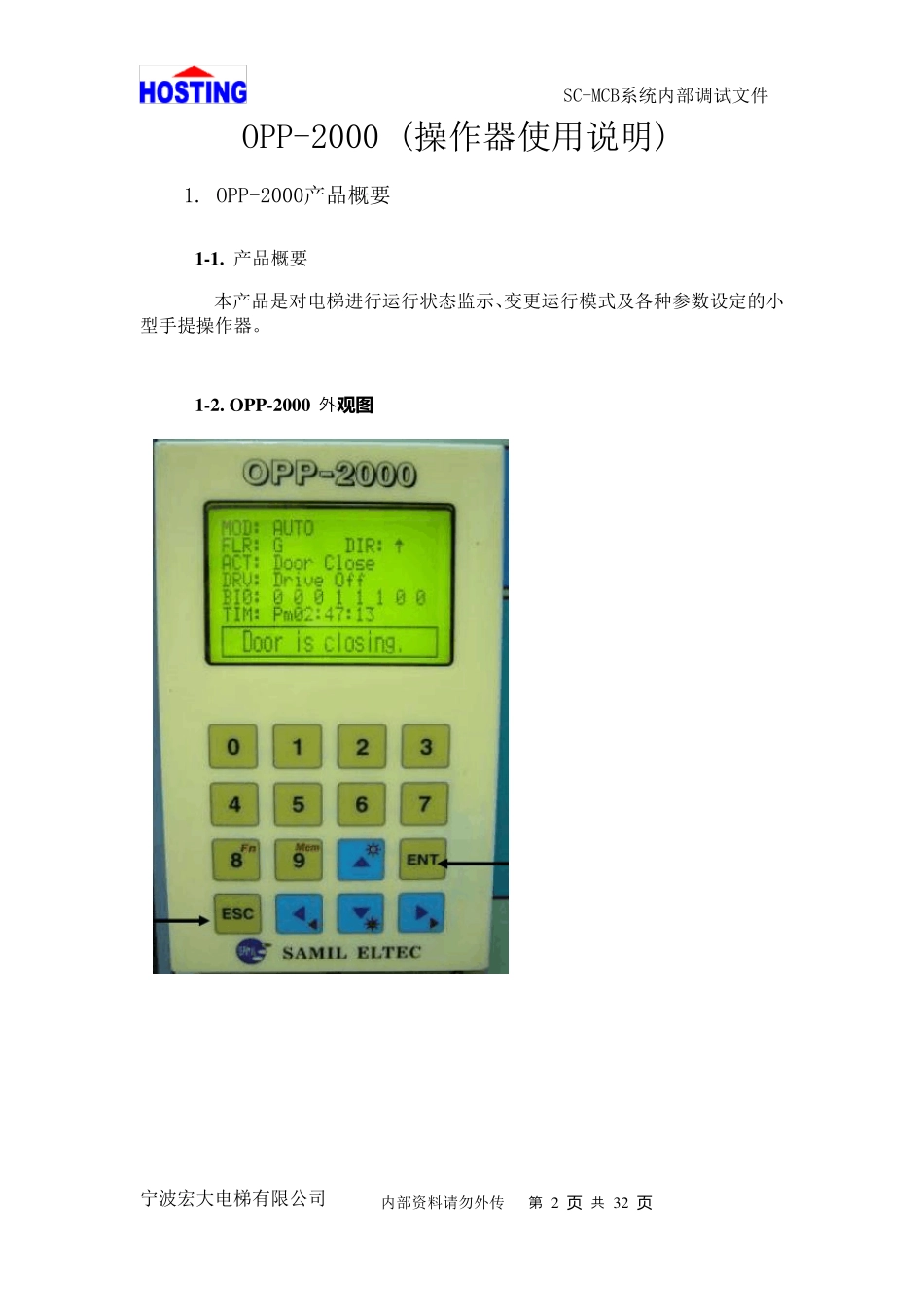

SC-MCB系统内部调试文件 宁波宏大电梯有限公司 内部资料请勿外传 第 1 页 共 3 2 页 SC-MCB系统内部调试文件 文件号：1J0008006 版本号：Ae5 日 期 ：2011.08 SC-MCB系统内部调试文件 宁波宏大电梯有限公司 内部资料请勿外传 第 2 页 共 3 2 页 OPP-2000 (操作器使用说明) 1. OPP-2000产品概要 1-1. 产品概要 本产品是对电梯进行运行状态监示、变更运行模式及各种参数设定的小型手提操作器。 1-2. OPP-2000 外观 图 SC-MCB系统内部调试文件 宁波宏大电梯有限公司 内部资料请勿外传 第 3 页 共 3 2 页 2.OPP-2000 菜单 2-1. 主菜单 在主菜单下，按【ENT】键两秒以上，进入项目选择菜单。 2-2. 项目选择菜单 在OPP－2000所有的菜单操作上，按【ENT】键是设定，【ESC】键是取消或退出。 SC-MCB系统内部调试文件 宁波宏大电梯有限公司 内部资料请勿外传 第 4 页 共 32 页 3. OPP-2000 菜单说明 3-1. 主菜单 固定菜单窗 可变菜单窗 信息窗 3-1-1. 固定菜单窗 1） MOD : 显示电梯运行模式（只读） - STARTUP : 系统运行准备中 - INSPECTION : 检修运行模式 - OPP INSPECTION : 操作器内部检修运行模式 - CALIBRATION : 楼层高度测定模式 - PARKING : 停梯模式 - AUTO : 自动运行模式 - OPP AUTO : 操作器自动运行模式 - AUTO REPEAT : 反复运行模式 - INDEPENDENT : 独立运行模式 - ATTENDANT : 司机运行模式 - FIREMAN CONTROL : 消防运行模式 - EACH FLOOR STOP : 每站停运行模式 - FIRE CONTROL : 火灾管制运行模式 - SEISMIC VERY LOW : 地震管制运行模式 - SEISMIC LOW : 地震管制运行模式 - SEISMIC HIGH : 地震管制运行模式 - UPS CONTROL : 停电管制运行模式 - GENERATOR CONTROL : 发电机运行模式 - MOVING HOUSE : 搬家运行模式 2）FLR : 表示电梯现在所在的楼层 3）DIR : 表示电梯运行方向，停止时表示为“－” M O D : A U T O F L R : 1 A C T : D o o r O p e n D R V : D r i v e O f f D A T : 1 9 9 8 / 0 4 / 2 7 M O N T I M : P m 0 5 : 4 0 : 5 5 D o o r s a r e o p e n i n g D I R : — SC-MCB系统内部调试文件 宁波宏大电梯有限公司 内部资料...
