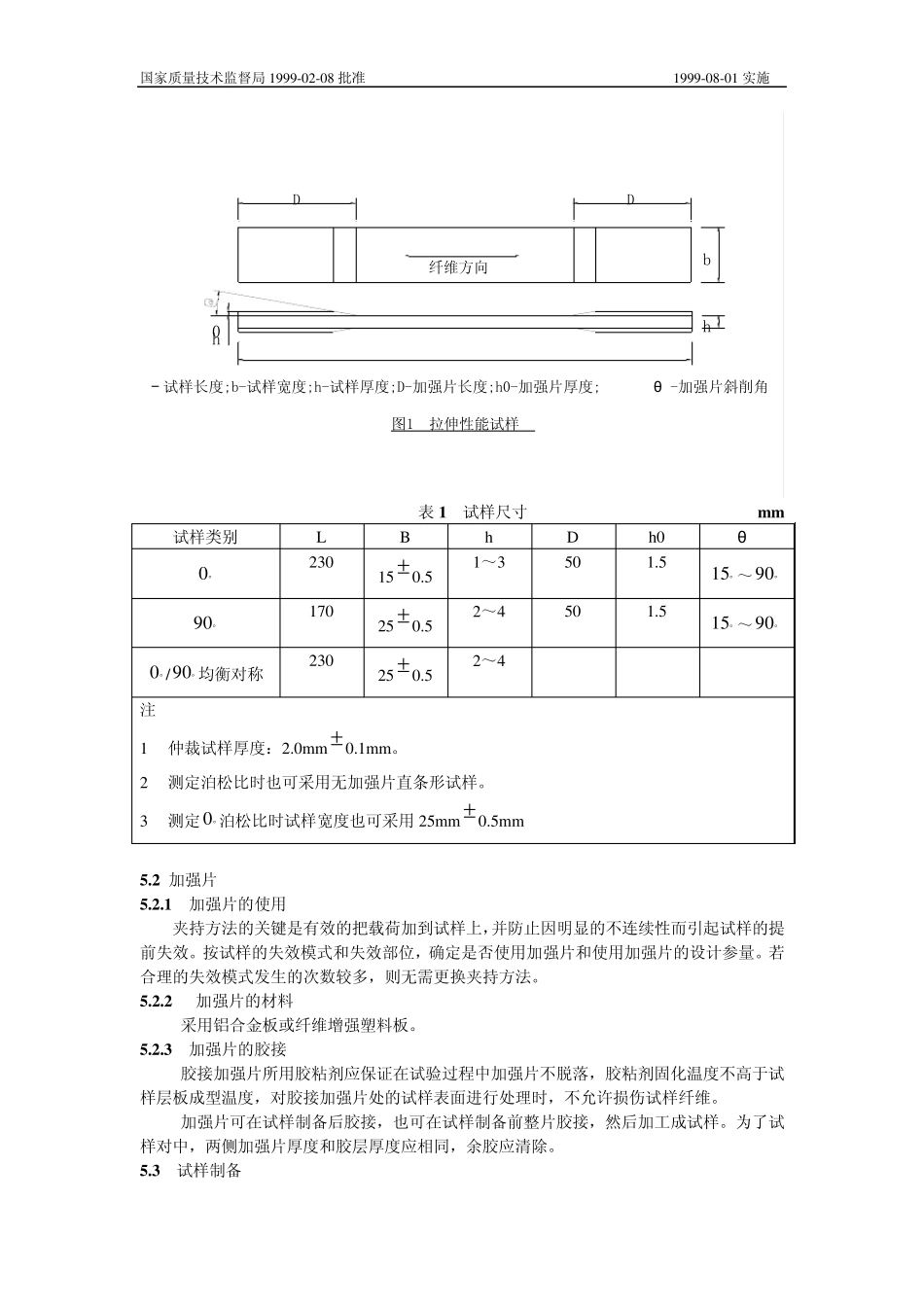

国家质量技术监督局1999-02-08 批准 1999-08-01 实施 定向纤维增强塑料拉伸性能试验方法 Test method for tensile properties of oriented fiber reinforced plastics 国家质量技术监督局1999-02-08 批准 1999-08-01 实施 中华人民共和国国家标准 定向纤维增强塑料拉伸性能试验方法 GB/T 3354—1999 Test method for tensile properties of 代替GB/T 3354—1999 oriented fiber reinforced plastics 1 范围 本标准规定了定向纤维增强塑料拉伸试验的方法。 本标准适用于测定纤维增强塑料，均衡层合板及对称层合板拉伸性能。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准各方法探讨使用以下标准最新版本的可能性。 GB/T 1446—1988 纤维增强塑料 GB/T 3961—1998 纤维增强塑料 JJG 139—91 剪力、压力和万能试验机检定规程 3 定义 本标准采用下列定义： 3.1 定向纤维增强塑料 oriented fiber reinforced plastics 具有一定方向的纤维或其制品为增强材料的复合材料。 3.2 纤维增强塑料 fiber reinforced plastics 以纤维或其制品为增强材料的复合材料（GB/T 3961—1998 中3.64 规定）。 3.3 层合板 laminate 由两层或多层同种或不同种材料粘合成复合板材（GB/T 3961—1993 中3.80 规定） 3.4 均衡层合板 balanced laminate 铺层角为＋ 与－ 的铺层数相等的层合板（GB/T 3961—1993 中3.98 规定）。 3.5 对称层合板 sy mmetrical laminate 几何形状与材料性能都对称于中面的层合板（GB/T 3961—1993 中3.41 规定）。 4 方法原理 将等横截面的矩形薄板直条形试样进行轴向拉伸试验。测定拉伸强度、模量、泊松比、破坏伸长率及应力-应变曲线等。 5 试样 5.1 试样的几何形状及尺寸见图 1 和表 1。 国家质量技术监督局1999-02-08 批准 1999-08-01 实施 L 试样长度;b-试样宽度;h-试样厚度;D-加强片长度;h0-加强片厚度;θ -加强片斜削角图1 拉伸性能试样h0纤维方向LDDhb 表1 试样尺寸 m m 试样类别 L B h D h0 θ 0。 230 15 0.5 1～3 50 1.5 15。～90。 90。 170 25 0.5 2～4 50 1.5 15。～90。 0。/90。均衡对称 230 25 0.5 2～4 注 1 仲裁试样厚度：2.0m m  0.1m m 。 2 测定泊...
