定向钻(拉管)施工方案

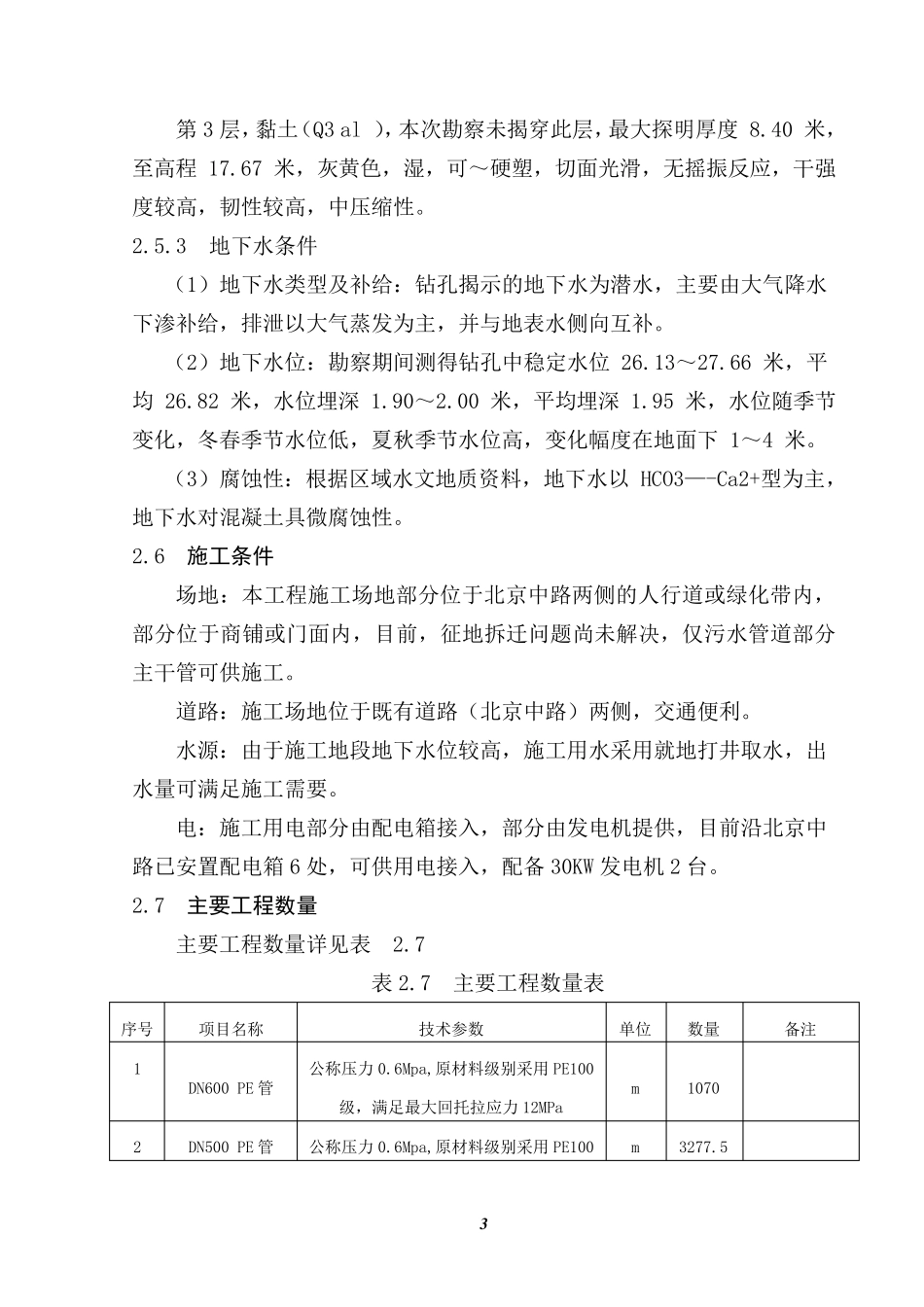

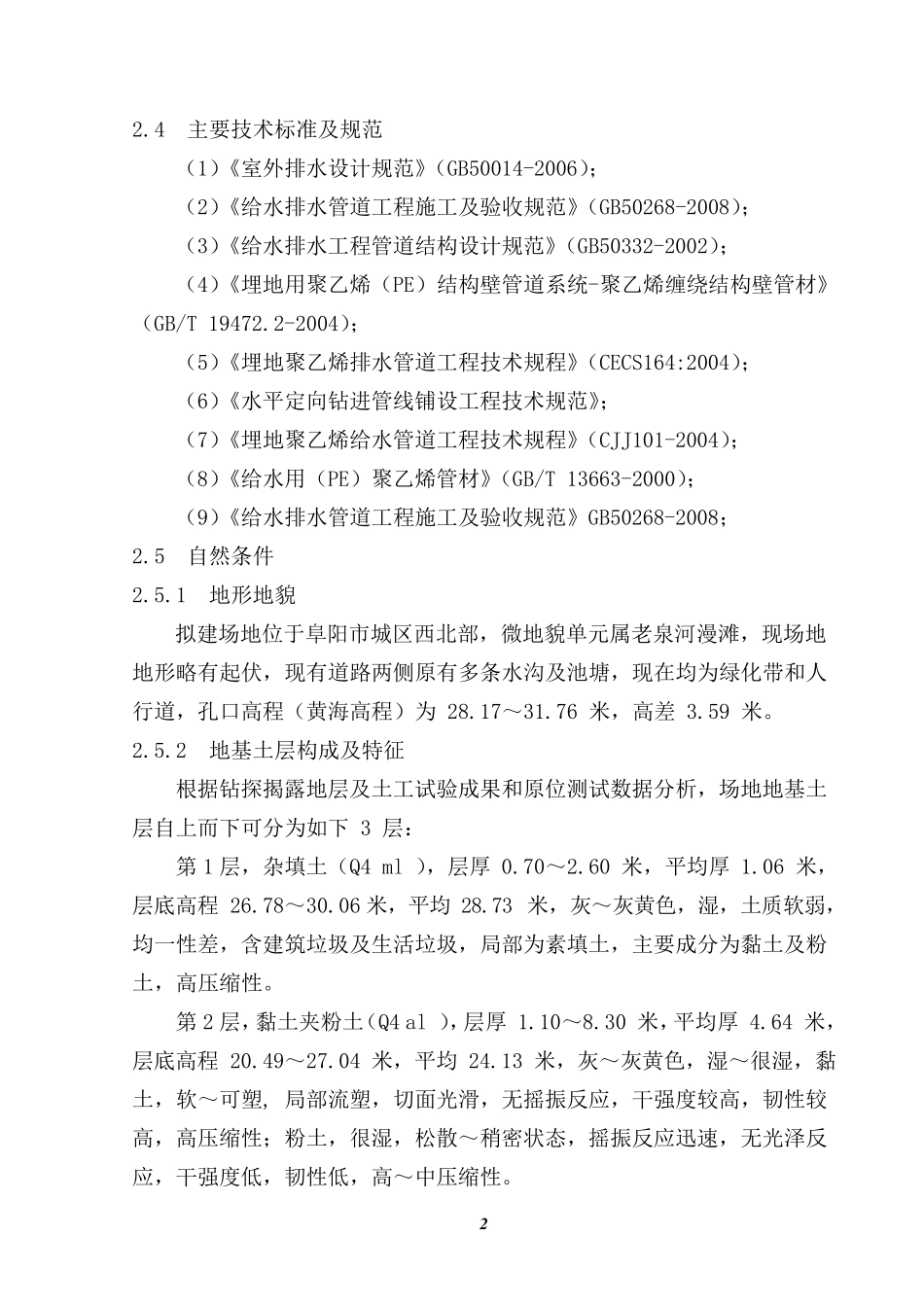

1 1 编制依据 1.1 编制依据 （1）阜阳市泉北污水处理厂一期工程配套管网-北京路污水管道工程图纸； （2）北京中路工程地质勘查报告； （3）北京中路施工技术调查报告； （4）设计交底及图纸会审答疑； （5）实施性施工组织设计； 1.2 编制原则 认真贯彻执行国家方针、政策、标准和设计文件，严格执行基本建设程序，实现工程项目的全部功能；全面履行工程合同，满足建设单位要求，有效的集中施工力量，按期完成；按照工序关系，合理安排施工顺序，统筹考虑。 2 工程概况 2.1 工程简介 阜阳市北京路污水管道施工，西起古泉路，东至太和路，分三段排水区域，分别为：古泉路至界首路以西接入古泉路污水干管；界首路至老泉河接入界首路污水干管；老泉河至太和路接入太和路污水干管。污水管为双侧布管，干管管径为DN500 与DN600，支管管径为DN400。管材采用PE给水实壁管，施工方式采用水平定向钻施工，其 中DN500 管道长 3277.5m，DN600 管道长 1070m，DN400 管道长 339m。 2.2 设计概况 本工程全线 污水管道采用定向钻施工，管材采用PE 给水实壁管，PE100级 公 称 压 力 0.6Mpa；附 属 检 查井 均 采用砖 砌 污水检 查井 ，内 外 均 抹 灰 ，井盖 及井 座 采用树 脂 复 合材料 ，踏 步 采用灰 口 铸 铁 踏 步 。 2.3 计划 工期 本单位工程计划 工期95 天 ，具 体 开 工日 期以业 主 开 工令 为主 。 2 2.4 主要技术标准及规范 （1）《室外排水设计规范》（GB50014-2006）； （2）《给水排水管道工程施工及验收规范》（GB50268-2008）； （3）《给水排水工程管道结构设计规范》（GB50332-2002）； （4）《埋地用聚乙烯（PE）结构壁管道系统-聚乙烯缠绕结构壁管材》（GB/T 19472.2-2004）； （5）《埋地聚乙烯排水管道工程技术规程》（CECS164:2004）； （6）《水平定向钻进管线铺设工程技术规范》； （7）《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）； （8）《给水用（PE）聚乙烯管材》（GB/T 13663-2000）； （9）《给水排水管道工程施工及验收规范》GB50268-2008； 2.5 自然条件 2.5.1 地形地貌 拟建场地位于阜阳市城区西北部，微地貌单元属老泉河漫滩，现场地地形略有起伏，现有道路两侧原有多条水沟及池塘，现在均为绿化带和人行道，孔口高程（黄海高程）为 28.17～31.76 米，高差 3.59 米。 2.5.2 地基土层构成及特征 根据钻探...
