定向钻拖管施工工艺及流程

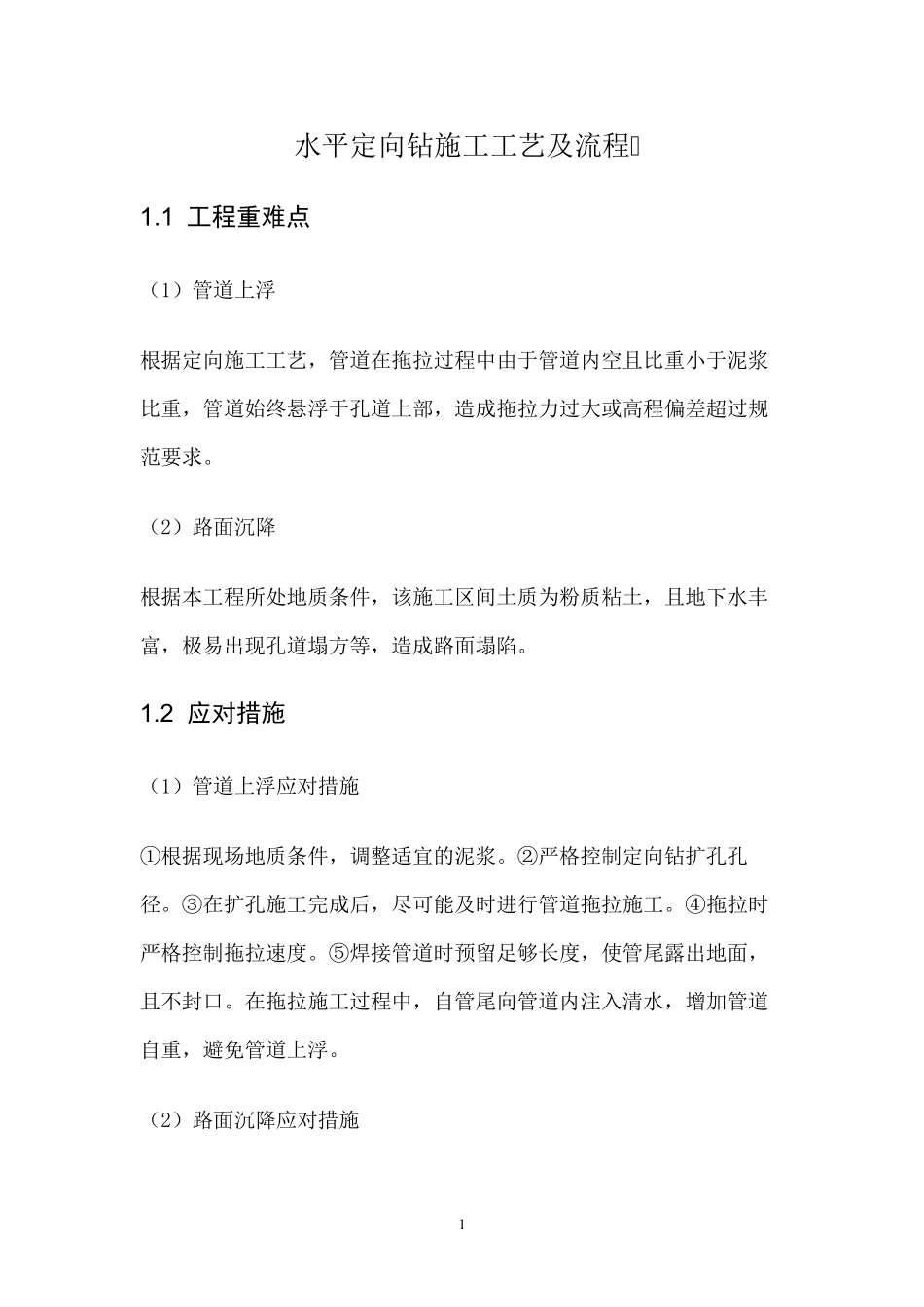

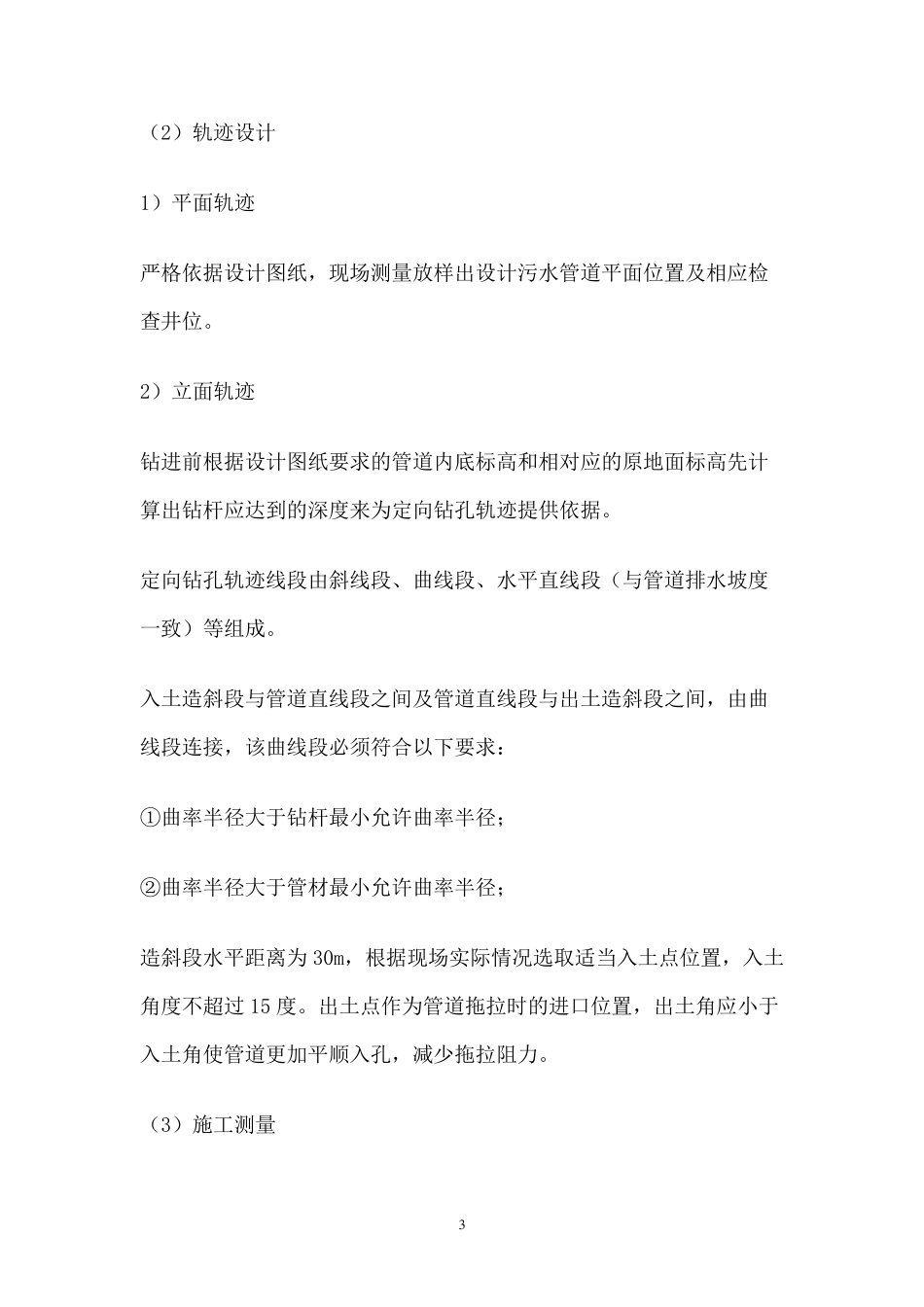

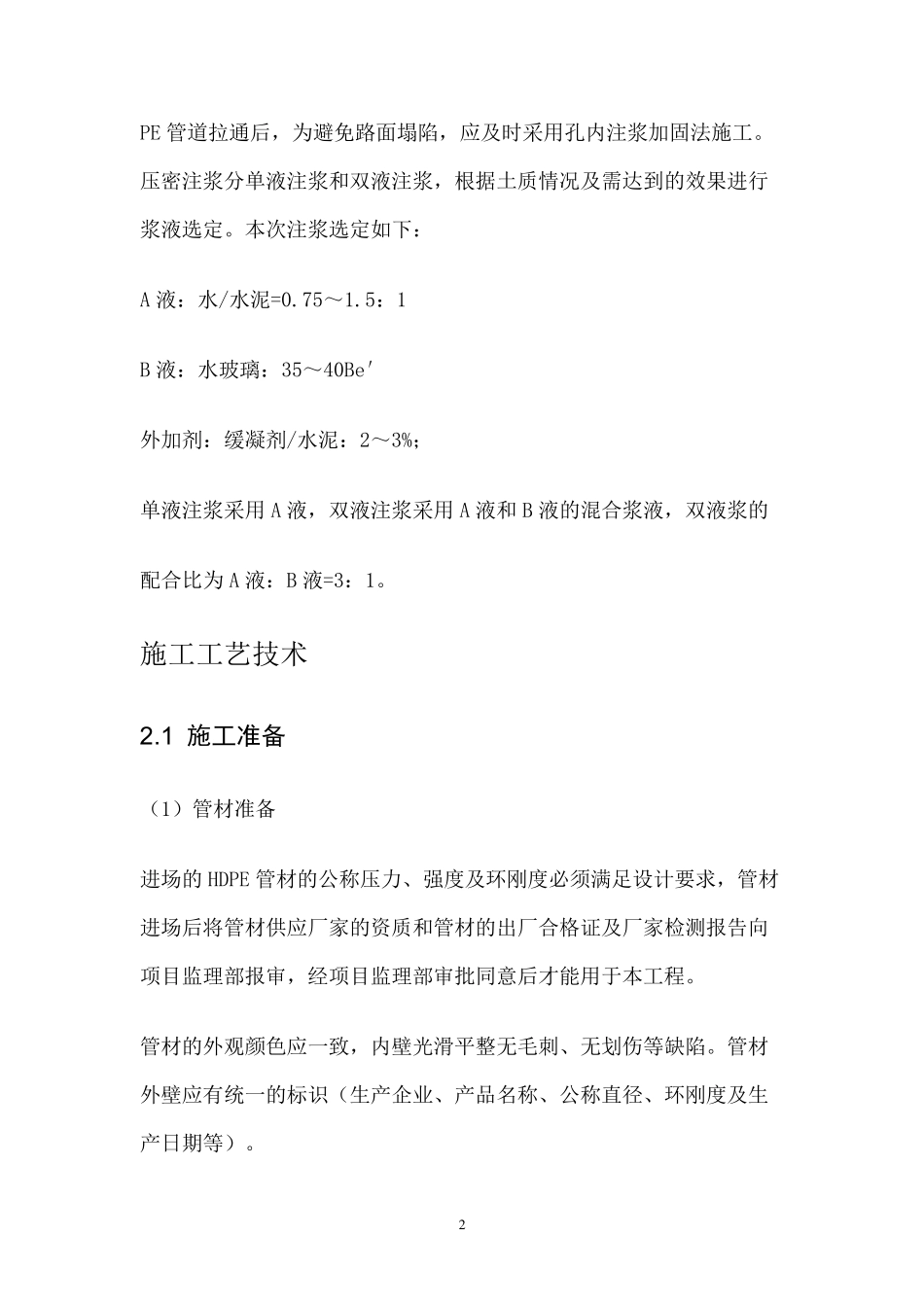

1 水平定向钻施工工艺及流程 1.1 工程重难点 （1）管道上浮 根据定向施工工艺，管道在拖拉过程中由于管道内空且比重小于泥浆比重，管道始终悬浮于孔道上部，造成拖拉力过大或高程偏差超过规范要求。 （2）路面沉降 根据本工程所处地质条件，该施工区间土质为粉质粘土，且地下水丰富，极易出现孔道塌方等，造成路面塌陷。 1.2 应对措施 （1）管道上浮应对措施 ①根据现场地质条件，调整适宜的泥浆。②严格控制定向钻扩孔孔径。③在扩孔施工完成后，尽可能及时进行管道拖拉施工。④拖拉时严格控制拖拉速度。⑤焊接管道时预留足够长度，使管尾露出地面，且不封口。在拖拉施工过程中，自管尾向管道内注入清水，增加管道自重，避免管道上浮。 （2）路面沉降应对措施 2 PE 管道拉通后，为避免路面塌陷，应及时采用孔内注浆加固法施工。压密注浆分单液注浆和双液注浆，根据土质情况及需达到的效果进行浆液选定。本次注浆选定如下： A 液：水/水泥=0.75～1.5：1 B 液：水玻璃：35～40Be′ 外加剂：缓凝剂/水泥：2～3%； 单液注浆采用A 液，双液注浆采用A 液和B 液的混合浆液，双液浆的 配合比为A 液：B 液=3：1。 施工工艺技术 2.1 施工准备 （1）管材准备 进场的HDPE 管材的公称压力、强度及环刚度必须满足设计要求，管材进场后将管材供应厂家的资质和管材的出厂合格证及厂家检测报告向项目监理部报审，经项目监理部审批同意后才能用于本工程。 管材的外观颜色应一致，内壁光滑平整无毛刺、无划伤等缺陷。管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）。 3 （2）轨迹设计 1）平面轨迹 严格依据设计图纸，现场测量放样出设计污水管道平面位置及相应检查井位。 2）立面轨迹 钻进前根据设计图纸要求的管道内底标高和相对应的原地面标高先计算出钻杆应达到的深度来为定向钻孔轨迹提供依据。 定向钻孔轨迹线段由斜线段、曲线段、水平直线段（与管道排水坡度一致）等组成。 入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，由曲线段连接，该曲线段必须符合以下要求： ①曲率半径大于钻杆最小允许曲率半径； ②曲率半径大于管材最小允许曲率半径； 造斜段水平距离为30m，根据现场实际情况选取适当入土点位置，入土角度不超过 15 度。出土点作为管道拖拉时的进口位置，出土角应小于入土角使管道更加平顺入孔，减少拖拉阻力。 （3）施工测量 4 1）平面控制放线 平面...
