定向钻施工方案

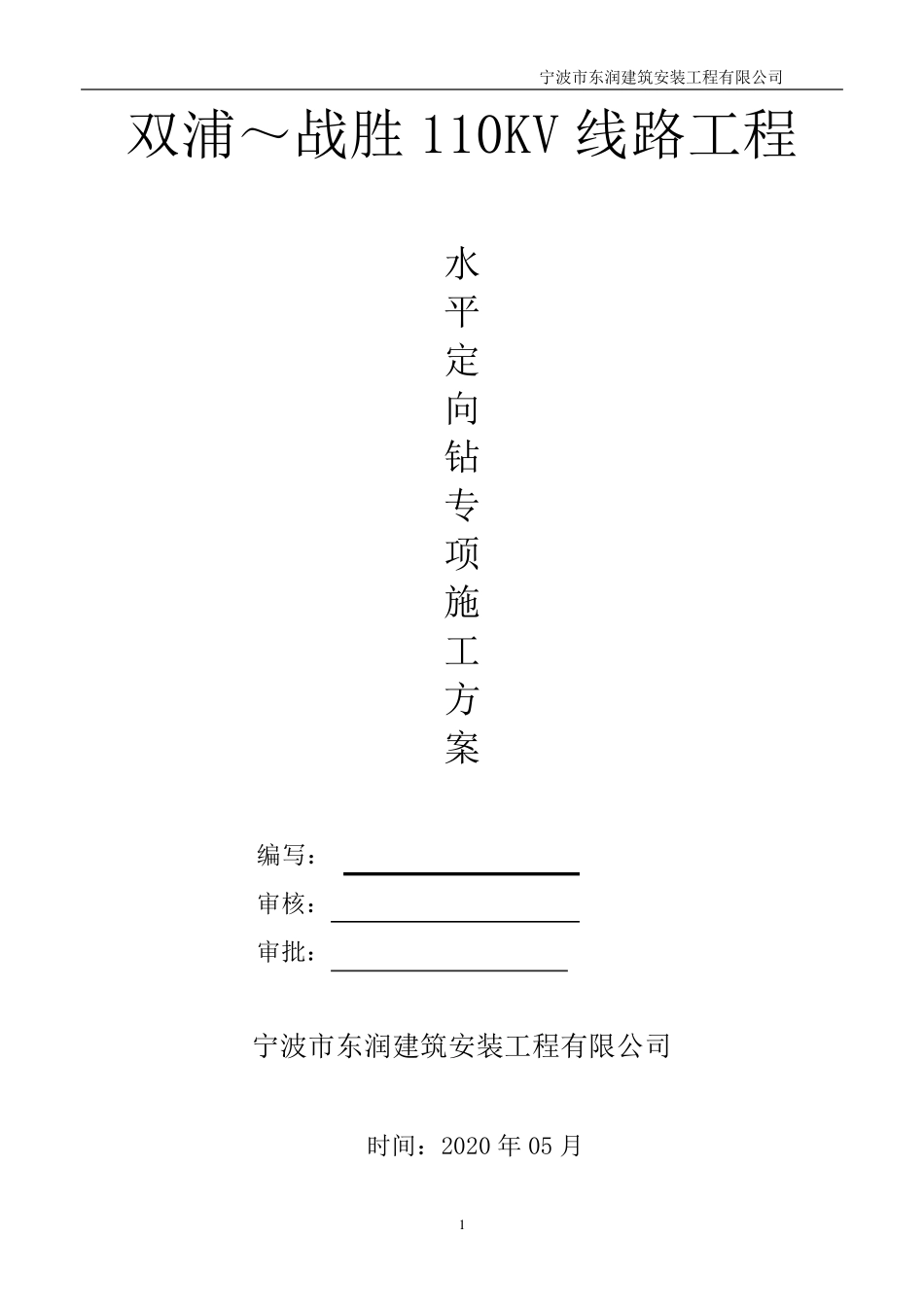

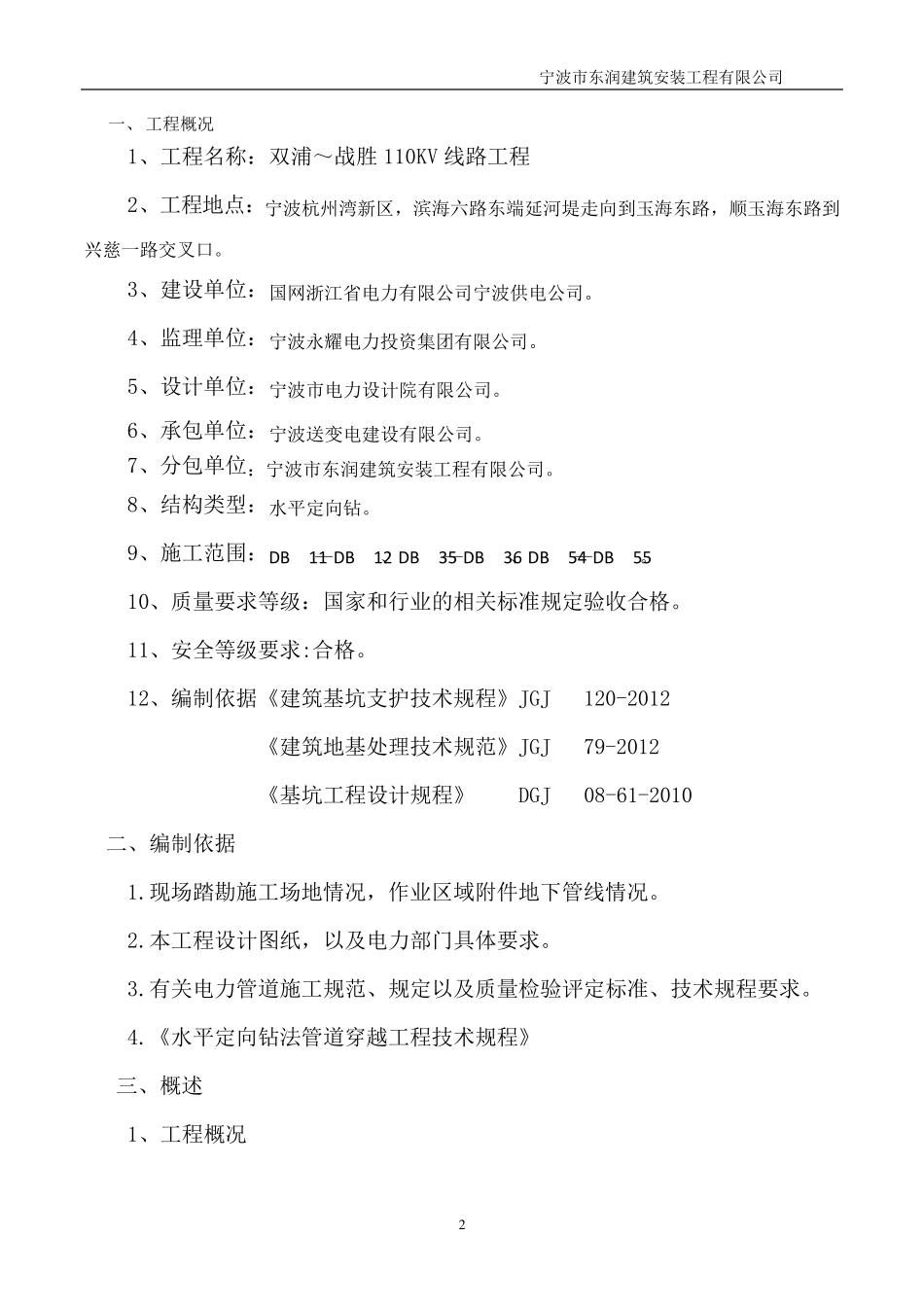

宁波市东润建筑安装工程有限公司 1 双浦～战胜110KV 线路工程 水 平 定 向 钻 专 项 施 工 方 案 编写： 审核： 审批： 宁波市东润建筑安装工程有限公司 时间：2020 年 05 月 宁波市东润建筑安装工程有限公司 2 一、 工程概况 1、工程名称：双浦～战胜110KV 线路工程 2、工程地点：宁波杭州湾新区，滨海六路东端延河堤走向到玉海东路，顺玉海东路到兴慈一路交叉口。 3、建设单位：国网浙江省电力有限公司宁波供电公司。 4、监理单位：宁波永耀电力投资集团有限公司。 5、设计单位：宁波市电力设计院有限公司。 6、承包单位：宁波送变电建设有限公司。 7、分包单位：宁波市东润建筑安装工程有限公司。 8、结构类型：水平定向钻。 9、施工范围：DB-11—DB-12、DB-35—DB-36、DB-54—DB-55。 10、质量要求等级：国家和行业的相关标准规定验收合格。 11、安全等级要求:合格。 12、编制依据《建筑基坑支护技术规程》JGJ 120-2012 《建筑地基处理技术规范》JGJ 79-2012 《基坑工程设计规程》 DGJ 08-61-2010 二、编制依据 1.现场踏勘施工场地情况，作业区域附件地下管线情况。 2.本工程设计图纸，以及电力部门具体要求。 3.有关电力管道施工规范、规定以及质量检验评定标准、技术规程要求。 4.《水平定向钻法管道穿越工程技术规程》 三、概述 1、工程概况 宁波市东润建筑安装工程有限公司 3 新建定向钻： （1）、穿越20 孔DN225 管+2 孔DN110 管约60m （2）、穿越16 孔DN225 管+1 孔DN110 管约223m。 2、工程特点 我公司技术人员现场勘察，上述定向钻施工区域为杭州湾，该地处沿海的冲积平原，土质为砂质土。这种土质结构稳定性差，成孔难、摩擦力大，易产生缩径、抱管等现象。根据我公司以往施工经验，扩孔时为减少摩擦力，4 孔拖拉管每组分五次切扩，孔径为φ300，φ500，φ600，φ700，最大孔径至φ800，同时使用膨润土和万用王，拉管时用φ800 挤扩器进行回拖，同时使用膨润土和万用王。膨润土在砂土层施工中，具有良好的稳定性，优良的护壁性能，能维持内部泥浆的稳定。万用王可以起到减小摩擦阻力，润滑钻具,增强泥浆的流变性，提高泥浆粘度和砂粒间的粘结力。 3、膨润土及万用王用量 根据我公司多年的施工经验，该项工程每米扩孔五次、拖管一次，共用膨润土300 吨，万用王 750 千克； 我公司配 备 专 业 的5 立 方 泥浆混 配 系 统 ，按 照 如 下 专...
