定向钻穿越工程施工方案

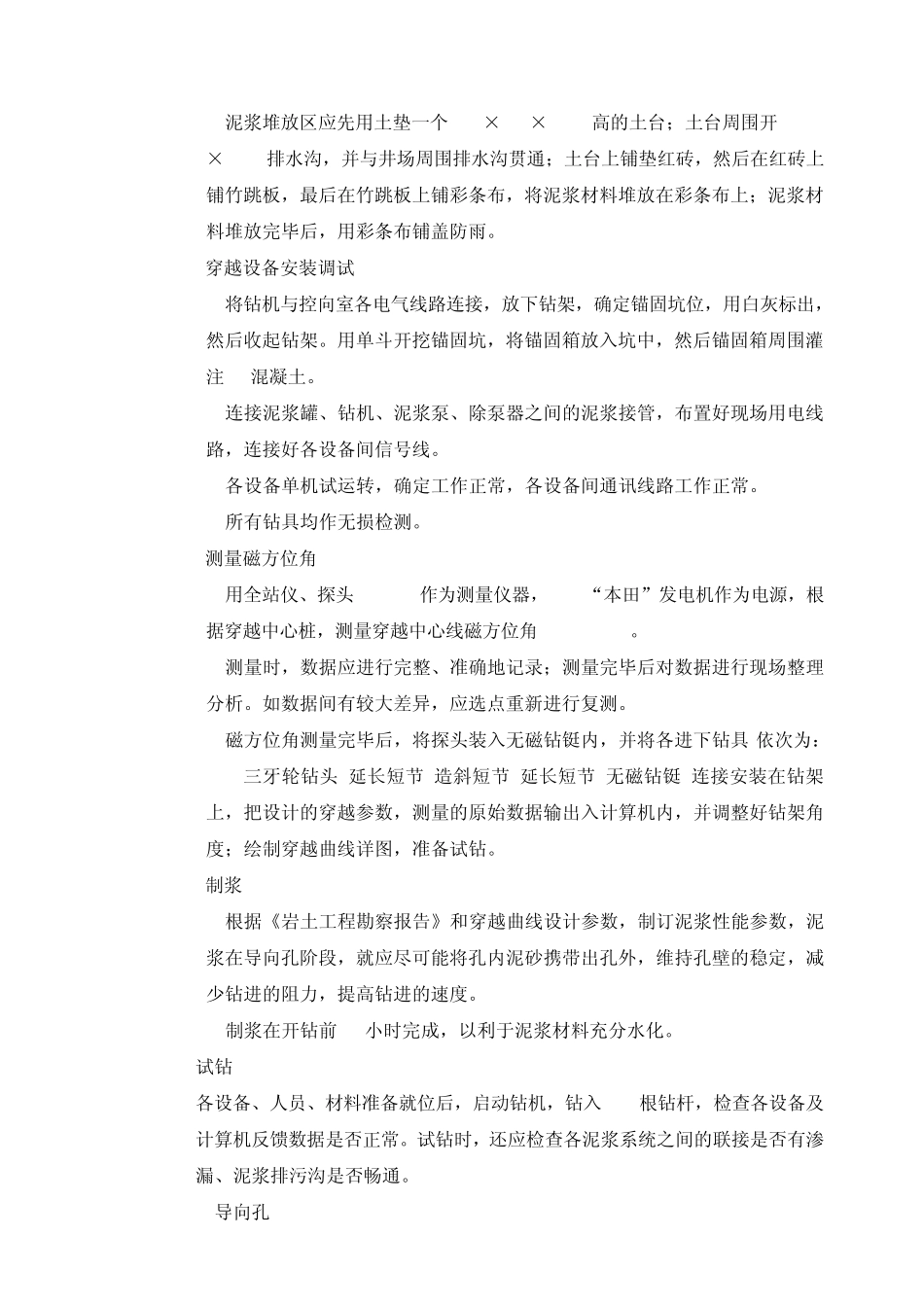

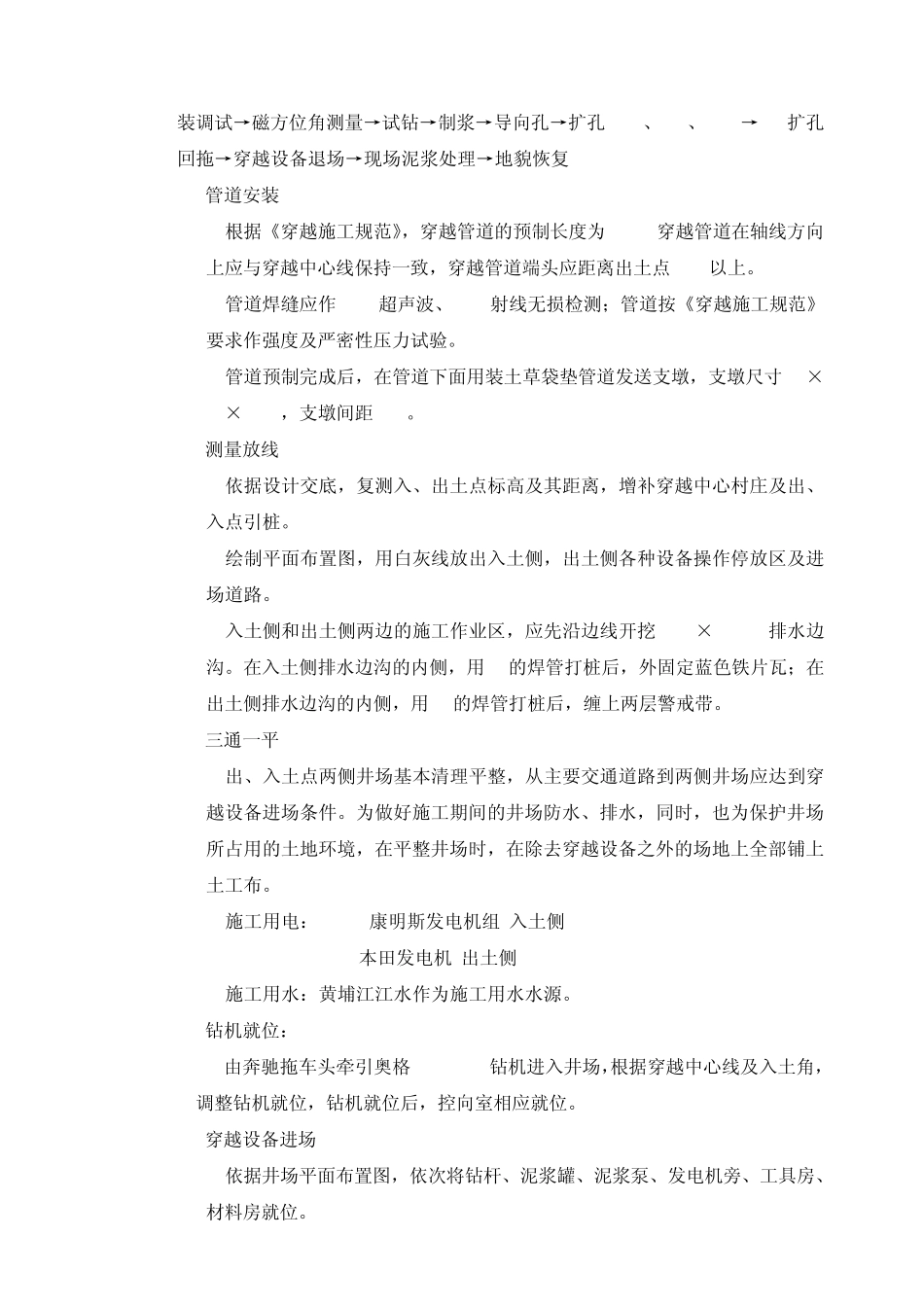

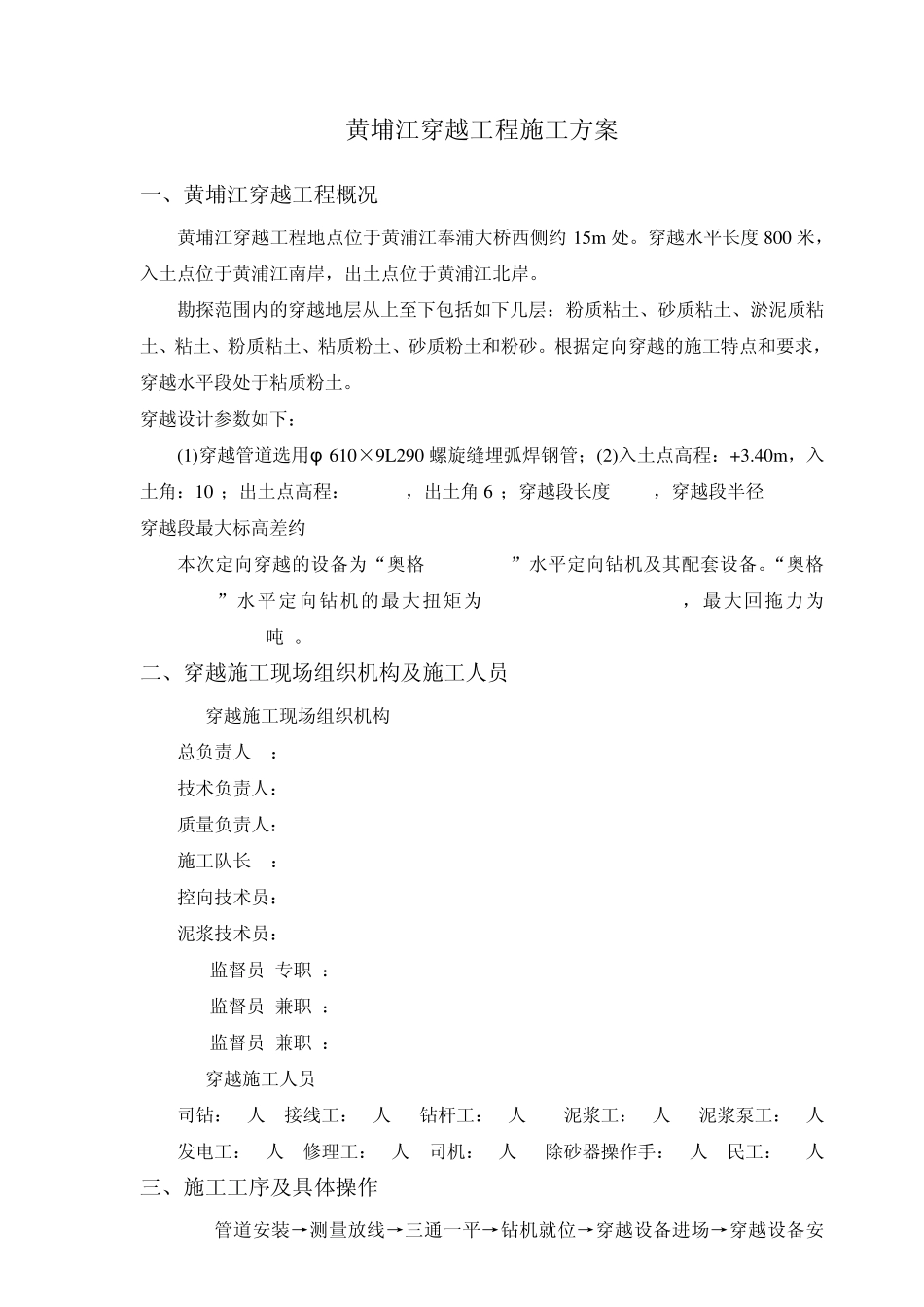

黄埔江穿越工程施工方案 一、黄埔江穿越工程概况 黄埔江穿越工程地点位于黄浦江奉浦大桥西侧约15m 处。穿越水平长度800 米，入土点位于黄浦江南岸，出土点位于黄浦江北岸。 勘探范围内的穿越地层从上至下包括如下几层：粉质粘土、砂质粘土、淤泥质粘土、粘土、粉质粘土、粘质粉土、砂质粉土和粉砂。根据定向穿越的施工特点和要求，穿越水平段处于粘质粉土。 穿越设计参数如下： (1)穿越管道选用φ 610×9L290 螺旋缝埋弧焊钢管；(2)入土点高程：+3.40m ，入土角：100 ；出土点高程：+4.40m，出土角 60 ；穿越段长度800m，穿越段半径 1000m,穿越段最大标高差约23.4m. 本次定向穿越的设备为“奥格 DD330-HP”水平定向钻机及其配套设备。“奥格DD330-HP”水平定向钻机的最大扭矩为 50419FTLBS(68312N.m)，最大回拖力为331597LBS(150吨)。 二、穿越施工现场组织机构及施工人员 (1)穿越施工现场组织机构 总负责人 ： 技术负责人： 质量负责人： 施工队长 ： 控向技术员： 泥浆技术员： HSE监督员(专职)： HSE监督员(兼职)： HSE监督员(兼职)： (2)穿越施工人员 司钻：2人 接线工：4人 钻杆工：4人 泥浆工：2人 泥浆泵工：2人 发电工：3人 修理工：1人 司机：2人 除砂器操作手：2人 民工：26人 三、施工工序及具体操作 管道安装→测量放线→三通一平→钻机就位→穿越设备进场→穿越设备安装调试→磁方位角测量→试钻→制浆→导向孔→扩孔(24"、30"、36")→36"扩孔回拖→穿越设备退场→现场泥浆处理→地貌恢复 (1) 管道安装 1) 根据《穿越施工规范》，穿越管道的预制长度为804m,穿越管道在轴线方向上应与穿越中心线保持一致，穿越管道端头应距离出土点30m以上。 2) 管道焊缝应作100%超声波、100%射线无损检测；管道按《穿越施工规范》要求作强度及严密性压力试验。 3) 管道预制完成后，在管道下面用装土草袋垫管道发送支墩，支墩尺寸1m×1m×0.6m，支墩间距10m。 (2)测量放线 1) 依据设计交底，复测入、出土点标高及其距离，增补穿越中心村庄及出、入点引桩。 2) 绘制平面布置图，用白灰线放出入土侧，出土侧各种设备操作停放区及进场道路。 3) 入土侧和出土侧两边的施工作业区，应先沿边线开挖0.5m×0.5mr 排水边沟。在入土侧排水边沟的内侧，用2"的焊管打桩后，外固定蓝色铁片瓦；在出土侧排水边沟的内侧，用2"的焊管打桩后，缠上两层警戒带。 (3)三通一平 1) 出、入土点两侧井场基本清...
