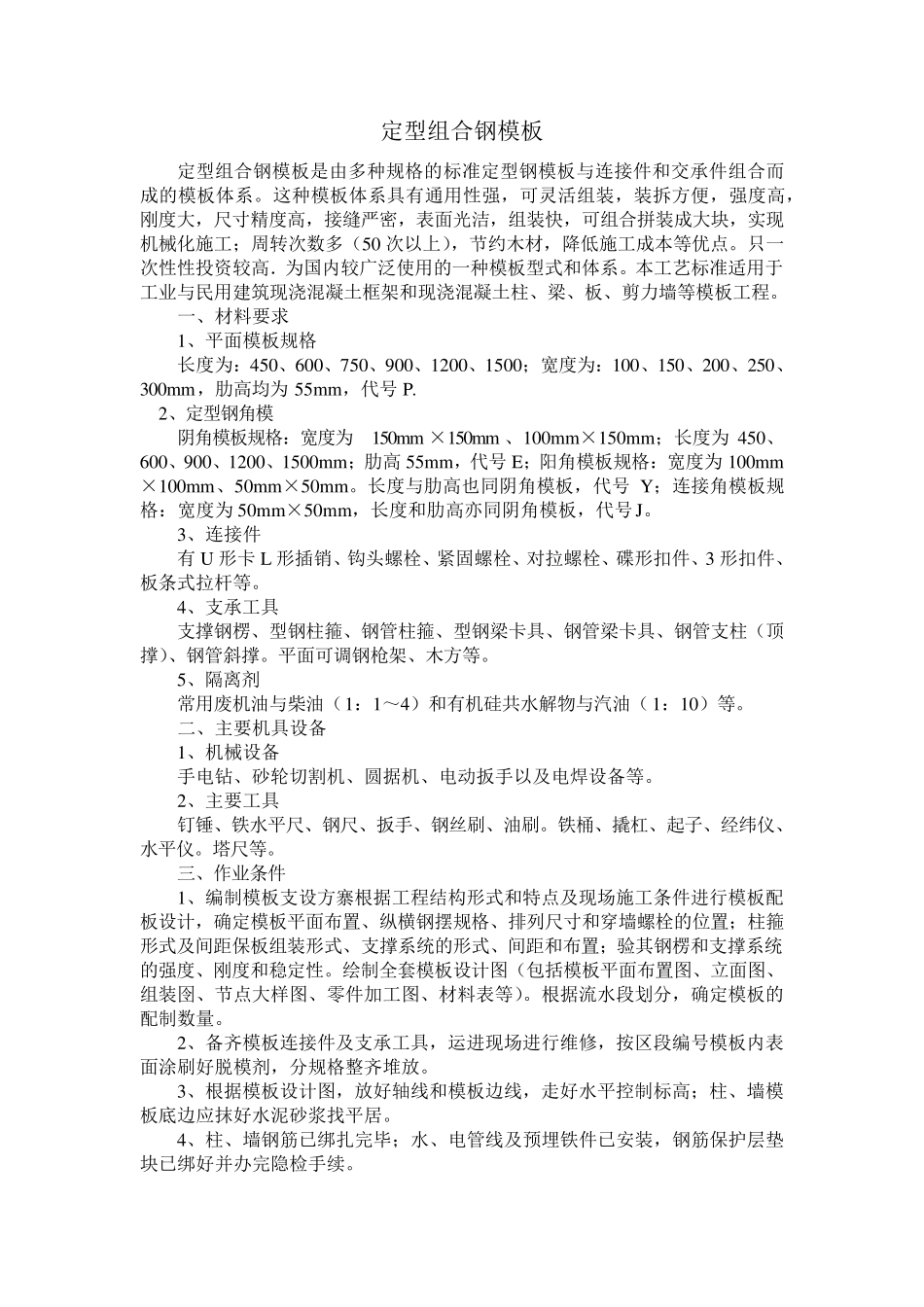

定型组合钢模板

定型组合钢模板 定型组合钢模板是由多种规格的标准定型钢模板与连接件和交承件组合而成的模板体系。这种模板体系具有通用性强，可灵活组装，装拆方便，强度高，刚度大，尺寸精度高，接缝严密，表面光洁，组装快，可组合拼装成大块，实现机械化施工；周转次数多（50 次以上），节约木材，降低施工成本等优点。只一次性性投资较高．为国内较广泛使用的一种模板型式和体系。本工艺标准适用于工业与民用建筑现浇混凝土框架和现浇混凝土柱、梁、板、剪力墙等模板工程。 一、材料要求 1、平面模板规格 长度为：450、600、750、900、1200、1500；宽度为：100、150、200、250、300mm，肋高均为 55mm，代号P. 2、定型钢角模 阴角模板规格：宽度为150mm ×150mm 、100mm×150mm；长度为 450、600、900、1200、1500mm；肋高 55mm，代号E；阳角模板规格：宽度为 100mm×100mm、50mm×50mm。长度与肋高也同阴角模板，代号Y；连接角模板规格：宽度为 50mm×50mm，长度和肋高亦同阴角模板，代号J。 3、连接件 有 U 形卡 L 形插销、钩头螺栓、紧固螺栓、对拉螺栓、碟形扣件、3 形扣件、板条式拉杆等。 4、支承工具 支撑钢楞、型钢柱箍、钢管柱箍、型钢梁卡具、钢管梁卡具、钢管支柱（顶撑）、钢管斜撑。平面可调钢枪架、木方等。 5、隔离剂 常用废机油与柴油（1：1～4）和有机硅共水解物与汽油（1：10）等。 二、主要机具设备 1、机械设备 手电钻、砂轮切割机、圆据机、电动扳手以及电焊设备等。 2、主要工具 钉锤、铁水平尺、钢尺、扳手、钢丝刷、油刷。铁桶、撬杠、起子、经纬仪、水平仪。塔尺等。 三、作业条件 1、编制模板支设方寨根据工程结构形式和特点及现场施工条件进行模板配板设计，确定模板平面布置、纵横钢摆规格、排列尺寸和穿墙螺栓的位置；柱箍形式及间距保板组装形式、支撑系统的形式、间距和布置；验其钢楞和支撑系统的强度、刚度和稳定性。绘制全套模板设计图（包括模板平面布置图、立面图、组装囹、节点大样图、零件加工图、材料表等）。根据流水段划分，确定模板的配制数量。 2、备齐模板连接件及支承工具，运进现场进行维修，按区段编号模板内表面涂刷好脱模剂，分规格整齐堆放。 3、根据模板设计图，放好轴线和模板边线，走好水平控制标高；柱、墙模板底边应抹好水泥砂浆找平居。 4、柱、墙钢筋已绑扎完毕；水、电管线及预埋铁件已安装，钢筋保护层垫块已绑好并办完隐检手续。 5、当采用大块模板安装时...
