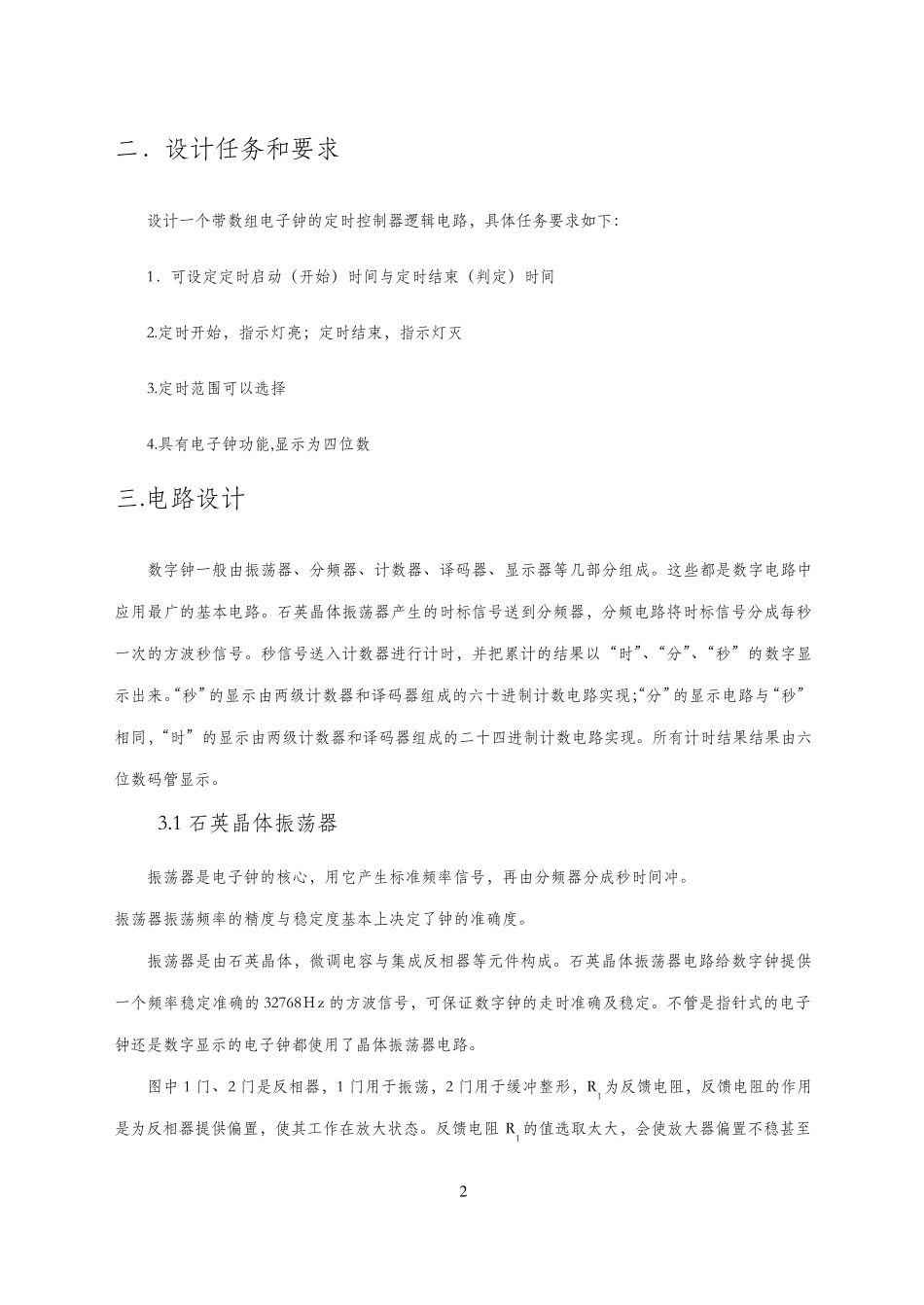

1 一 概 述 为 了 能 使 仪 器 在 特 定 的 时 间 内 工 作 ,通 常 需 要 人 在 场 干 预 才 能 完 成 。 本 课 题 设 计 的 定 时 器 ,就 是 能使 你 不 在 时 ,仪 器 也 能 按 时 打 开 和 关 闭 。 例 如 你 想 用 录 音 机 、 录 像 机 录 下 某 一 时 间 断 的 节 目 ,而 这 一 段时 间 你 又 有 其 他 事 要 做 ,不 在 家 或 机 器 旁 边 ,你 就 可 以 实 现 预 置 一 下 定 时 器 。 在 几 点 几 分 准 时 打 开 机 器 ,到 某 时 某 刻 关 掉 机 器 。 数 字 钟 是 采 用 数 字 电 路 实 现 对 时 、 分 、 秒 数 字 显 示 的 计 时 装 置 ， 以 其 显 示 的直 观 性 、 走 时 准 确 稳 定 而 受 到 人 们 的 欢 迎 ， 广 泛 用 于 个 人 家 庭 、 车 站 、 码 头 、 办 公 室 等 公 共 场 所 ，给 人 们 的 生 活 、 学 习 、 工 作 、 娱 乐带来了 极大的 方便， 诸如 定 时 自动报警、 按 时 自动打 铃、 时 间 程序自动控制、 定 时 广 播、 通 断 动力设 备、 以 及各种定 时 电 气的 自动启用 等 ， 所 有 这 些， 都是 以 钟 表数 字 化为 基础的 。 定 时 控制器 由供 电 单 元 、 数 字 钟 单 元 、 定 时 单 元 以 及控制输 出 单 元 等 几 部 分 组 成 .如 图1 所 示 为 定时 控制器 系 统 框 图 。 图1 2 二 ． 设 计 任 务 和 要 求 设 计 一 个 带 数 组 电 子 钟 的 定 时 控 制 器 逻 辑 电 路 ， 具 体 任 务 要 求 如 下 ： 1． 可 设 定 定 时 启 动 （ 开 始 ） 时 间 与 定 时 结 束 （ 判 定 ） 时 间 2.定 时 开 始 ， 指 示 灯 亮 ； 定 时 结 束 ， 指 示 灯 灭 3.定 时 范 围 可 以 选 择 4.具 有 电 子 钟 功 能 ,显 示 为 四 位 数 三 .电 路 设 计 数 字 钟 一 般 由 振 荡 器 、 分 频 器 、 计 数 器 、 译 码 器 、 显 示 器 等 几 部 分 组 成 。 这 些 都 是 数 字 电 路 中应 用 最 广 的 基 本 电 ...
