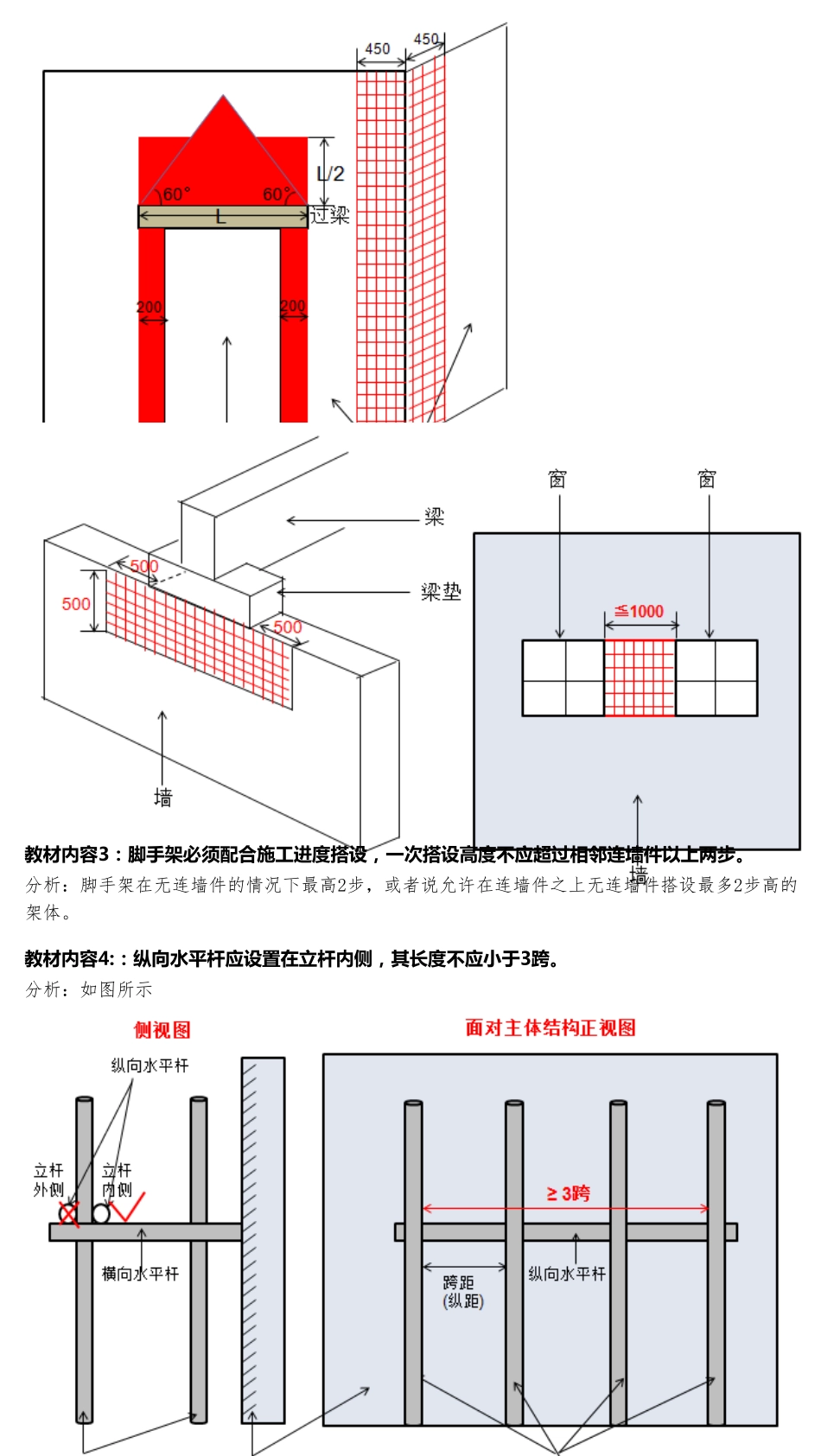

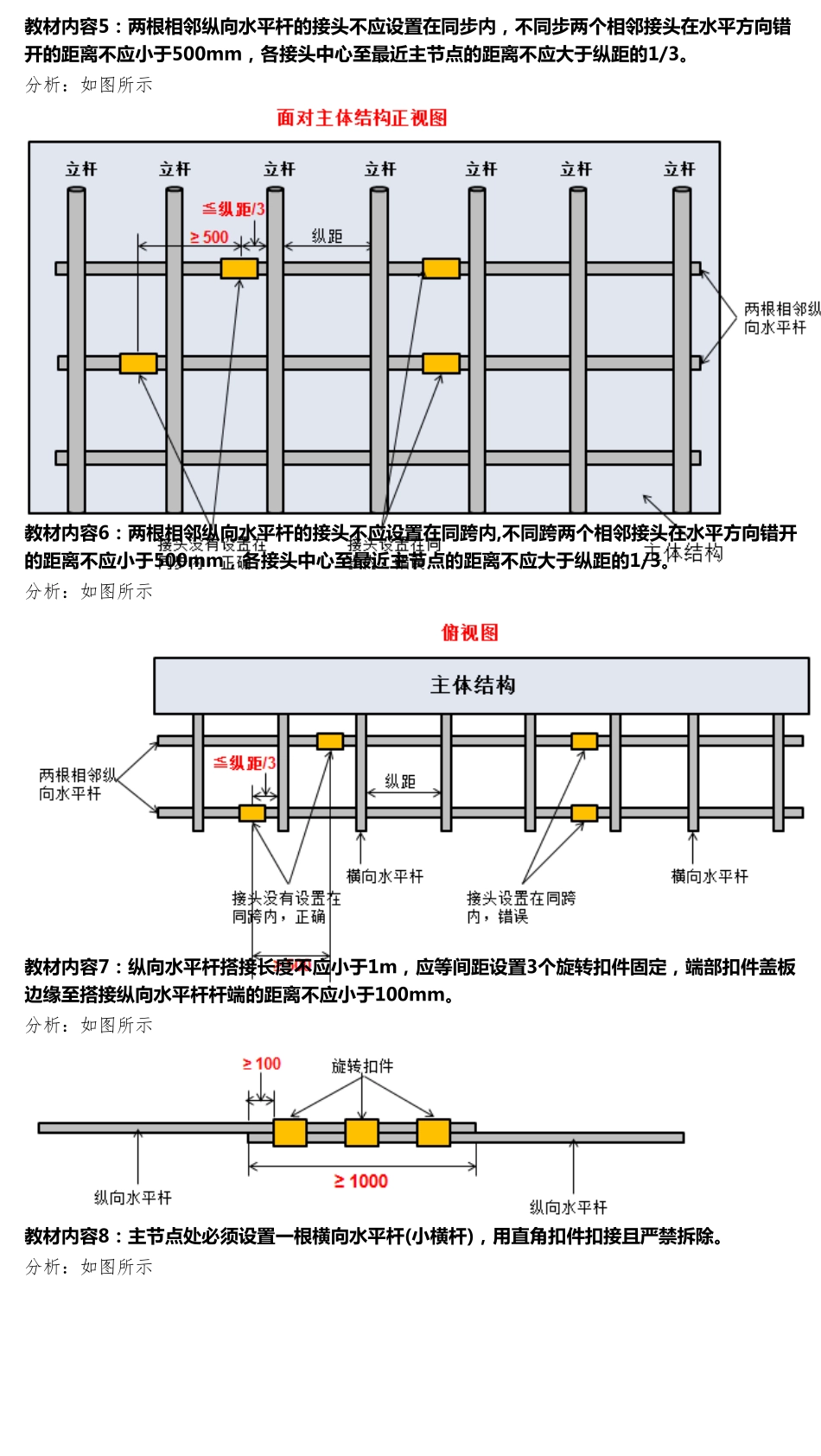

建筑实务2015版 420102 （263-264页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下供参考：教 材 内 容 1： 脚 手 架 底 面 底 座 标 高 宜 高 于 自 然 地 坪 50-100mm分析：《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。 教 材 内 容 2： 单 排 脚 手 架 的 横 向 水 平 杆 不 应 设 置 在 下 列 部 位1.设 计 上 不 许 留 脚 手 眼 的 地 方 ；2.过 梁 上 与 过 梁 两 端 成 60°的 三 角 形 范 围 内 及 过 梁 净 跨 度 1/2的 高 度 范 围 内 ；3.宽 度 小 于 1m的 窗 间 墙 ； 120mm厚 墙 、 料 石 清 水 墙 和 独 立 柱 ；4.梁 或 梁 垫 下 及 其 左 右 500mm范 围 内 ；5.砖 砌 体 门 窗 洞 口 两 侧 200mm（石 砌 体 为300mm）和 转角 处450mm（石 砌 体 为600mm）范 围 内 ；6.独 立 或 附墙 砖 柱 ，空斗砖 墙 、 加气块墙 等轻质墙 体 ；7.砌 筑砂浆强度 等级小 于 或 等于 M2.5的 砖 墙 。分析：如下图所示红色（方格）部分 教 材 内 容 3： 脚 手 架 必 须 配 合 施 工 进 度 搭 设 ，一次搭 设 高度 不应超过相邻连墙件以上两步。分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。教 材 内 容 4:： 纵向水平杆应设 置在立杆内 侧，其长度 不应小于3跨。分析：如图所示教 材 内 容 5： 两 根 相 邻 纵 向 水 平 杆 的 接 头 不 应 设 置 在 同 步 内 ，不 同 步 两 个相 邻 接 头 在 水 平 方向 错开的 距离不 应 小于500mm，各接 头 中心至最近主节点的 距离不 应 大于纵 距的 1/3。分析：如图所示教 材 内 容 6： 两 根 相 邻 纵 向 水 平 杆 的 接 头 不 应 设 置 在 同 跨内 ,不 同 跨两 个相 邻 接 头 在 水 平 方向 错开的 距离不 应 小于500mm，各接 头 中心至最近主节点的 距离不 应 大于纵 距的 1/3。分析：如图所示教 材 内 容 7： 纵 向 水 平 杆 搭接 长度不 应 小于1m，应...
