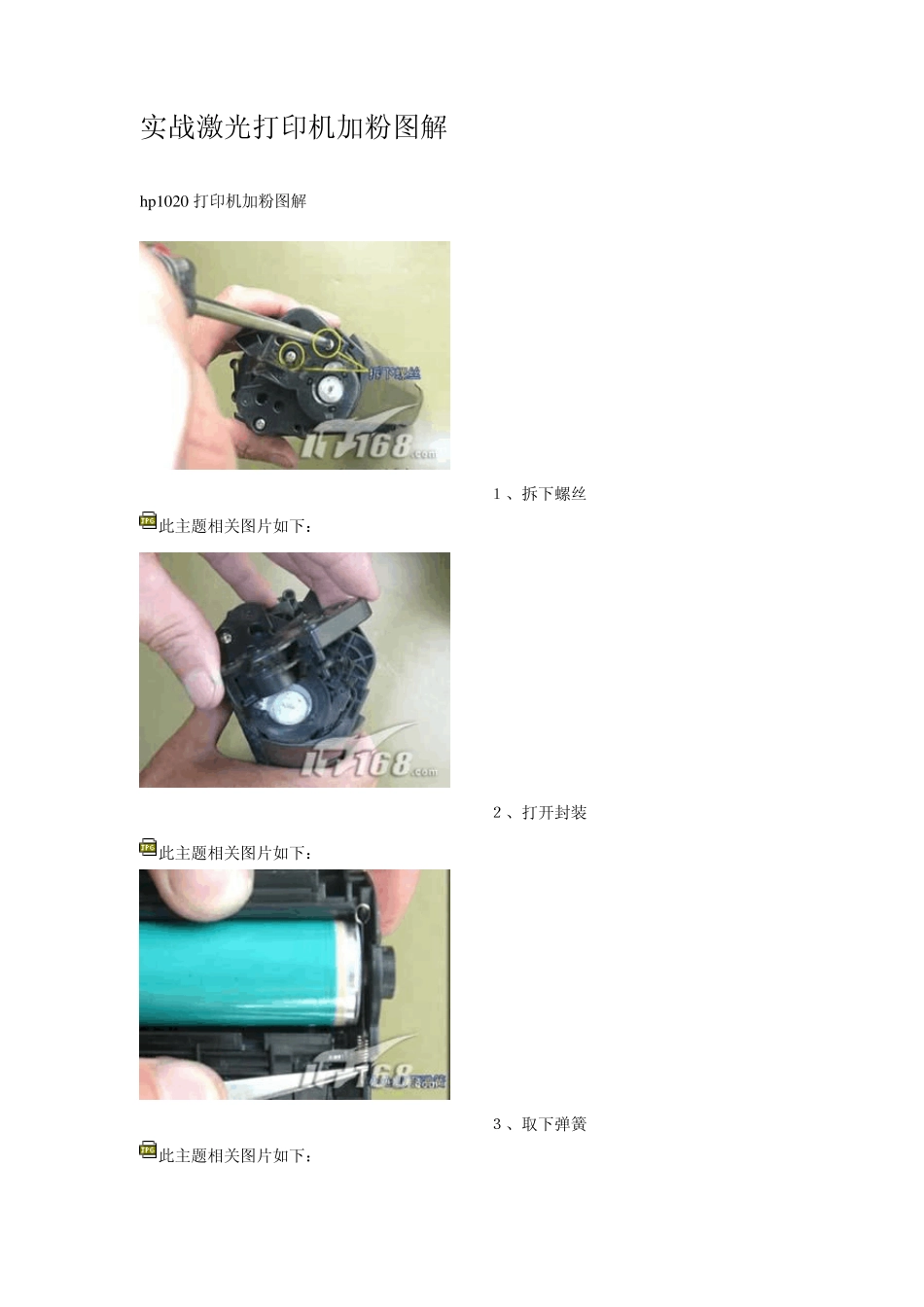

实战激光打印机加粉图解 h p 1 0 2 0 打印机加粉图解 1、拆下螺丝 此主题相关图片如下: 2、打开封装 此主题相关图片如下: 3、取下弹簧 此主题相关图片如下: 4、取下鼓芯 ,请取出后用纸包好尽量不要接触强光 此主题相关图片如下: 5、取下清洁辊 ,用纸擦干净 此主题相关图片如下: 6、取出小铁销 此主题相关图片如下: 7、拔出铁销 此主题相关图片如下: 8、拆开鼓体 此主题相关图片如下: 9、拧下螺丝 此主题相关图片如下: 10、打开封盖 此主题相关图片如下: 11、抽出磁辊,清空粉仓 此主题相关图片如下: 12、装上磁辊 此主题相关图片如下: 13、加粉 此主题相关图片如下: 14、封盖 此主题相关图片如下: 15、封装 此主题相关图片如下: 16、拧好螺丝 此主题相关图片如下: 17、取下定位簧 此主题相关图片如下: 18、取下档板 此主题相关图片如下: 19、拧下螺丝 此主题相关图片如下: 20、清理废粉仓 此主题相关图片如下: 21、拧下螺丝 此主题相关图片如下: 22、装上清洁辊 此主题相关图片如下: 23、装上鼓芯 此主题相关图片如下: 24、钉入铁销 此主题相关图片如下: 25、拧上螺丝,装上定位弹簧,完成 5L/6L激光打印硒鼓换粉图解 5L/6L激光打印硒鼓换粉图解 一分离硒鼓 打开机器取出硒鼓放在桌子上,首先摘下硒鼓上的一个弹簧,用斜口钳夹住一侧面金属销钉,向外用力拔出,两侧银色金属销钉拔出后可将硒鼓分成两部分,带有鼓芯一方是废粉收集件,带有磁辊一方是供粉仓。 二更换鼓芯和刮板、清理废粉 将废粉收集件中灰色感光鼓两侧的白色塑料卡子上的螺丝拧掉,将白色塑料卡子向外拔出,鼓芯就可以取出来。再把放电辊取出来,拧掉刮板上的两个螺钉拿出刮板,把废粉全部清理干净,再把刮板、放电辊、感光鼓按拆前的状态恢复好(注意鼓芯及两端的白色塑料卡子和放电辊方向不能反)。轻轻转动鼓芯数圈,鼓面上应干干净净。若鼓面上有残粉,应及时更换刮板。 三灌装墨粉 如果您的硒鼓是没有灌过墨粉的原装硒鼓第一次灌粉,这次灌粉就不需要清理粉仓和磁辊,否则必须把粉仓和磁辊上的墨粉清理干净。取出粉仓上的塑料盖,把天野 4v/4vc墨粉摇一摇再慢慢的倒入粉仓内,盖好塑料盖,轻轻的转动磁辊数圈,磁辊应能均匀的吸附墨粉。 四组装硒鼓 将供粉仓和废粉收集件按拆开时位置安装复原,插好两侧金属卡销上好小...
