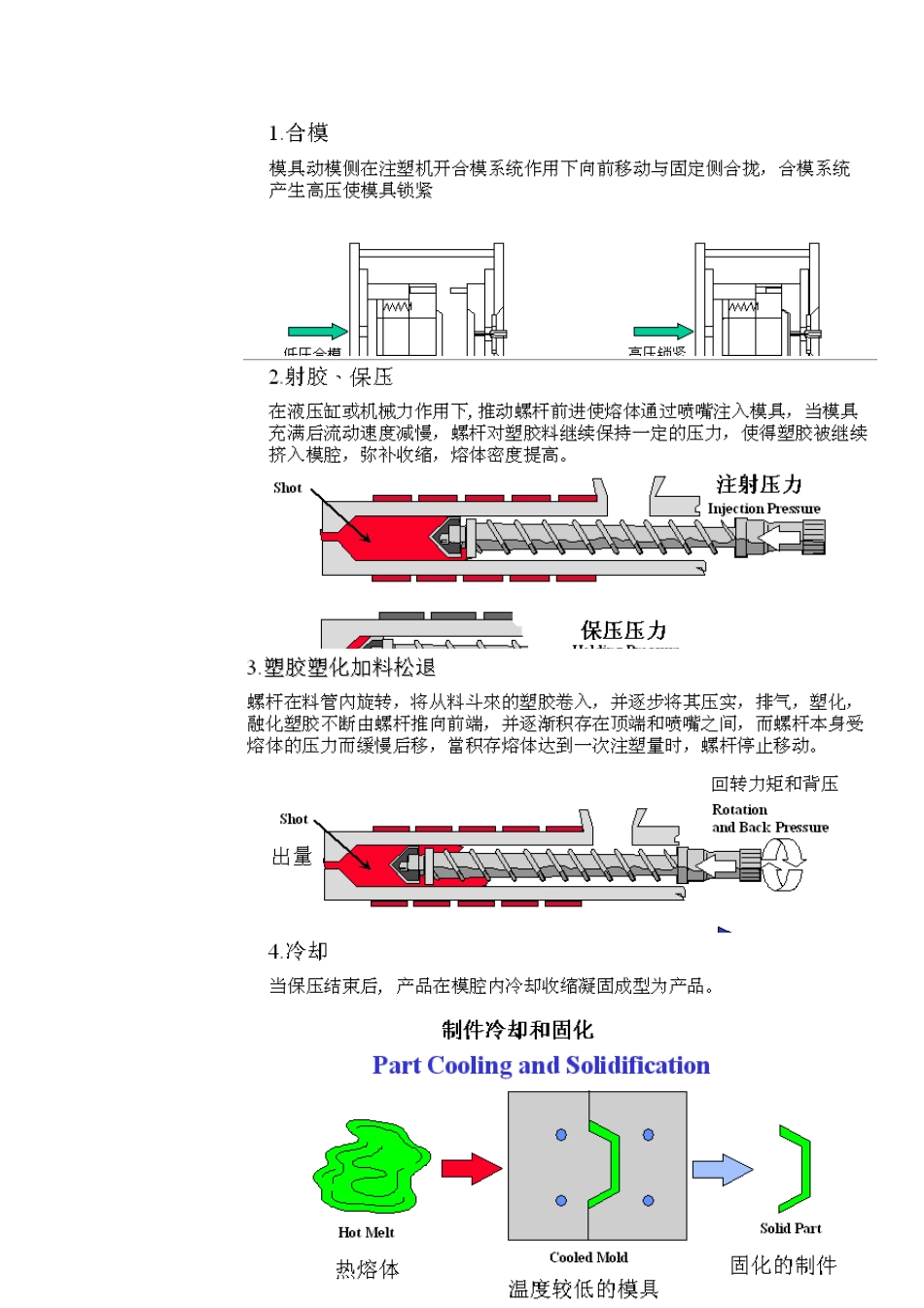

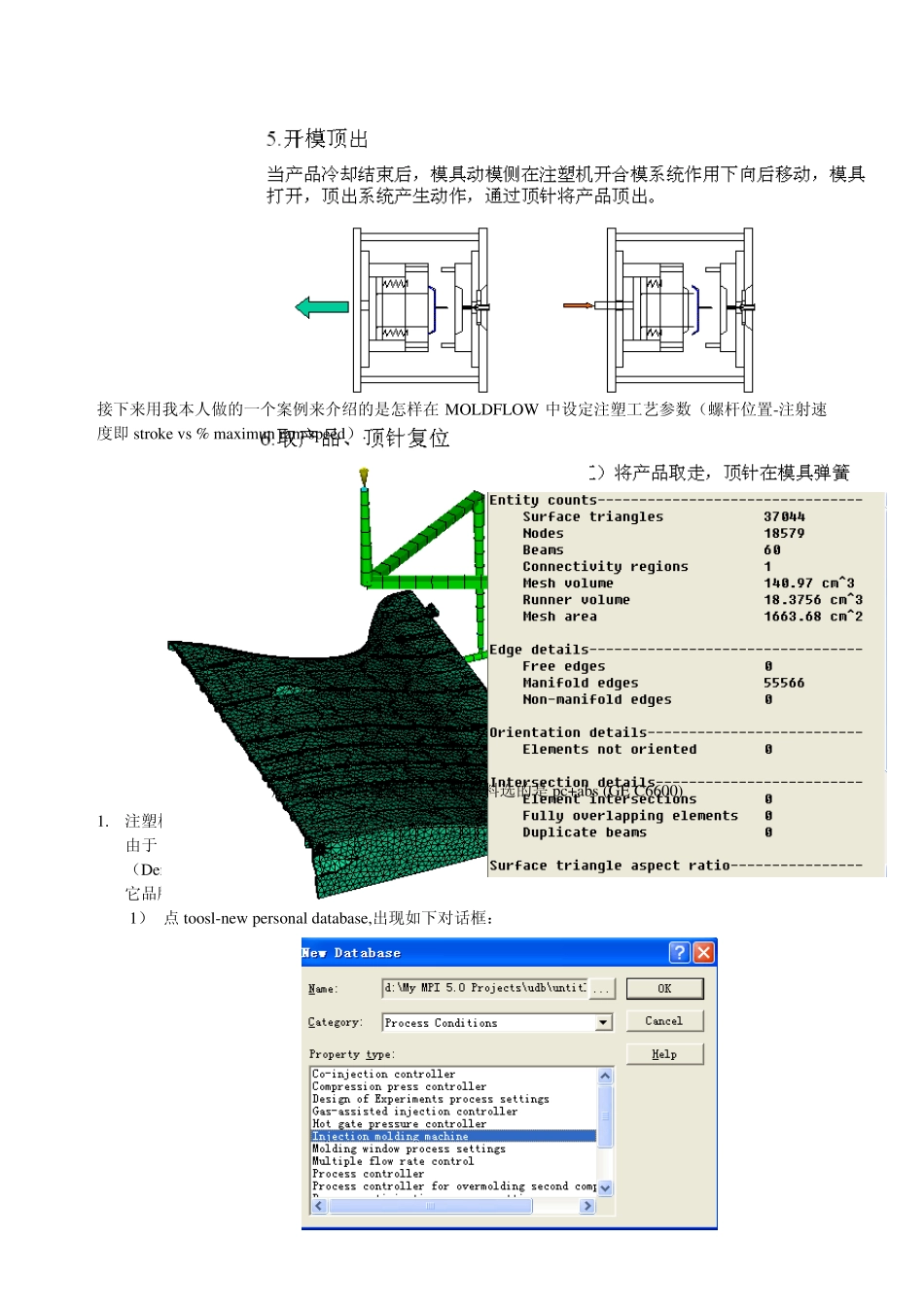

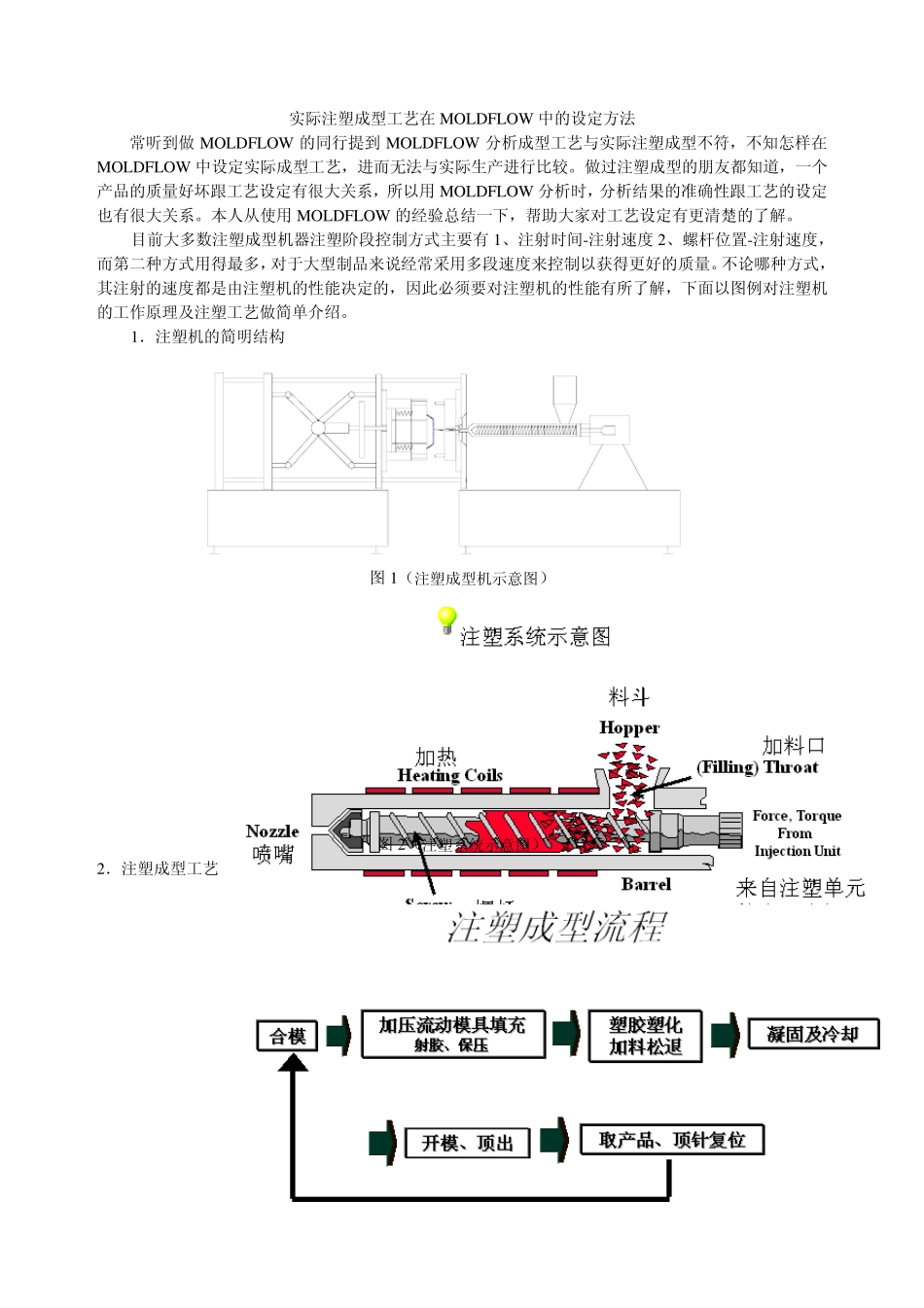

实际注塑成型工艺在MOLDFLOW 中的设定方法 常听到做MOLDFLOW 的同行提到MOLDFLOW 分析成型工艺与实际注塑成型不符,不知怎样在MOLDFLOW 中设定实际成型工艺,进而无法与实际生产进行比较。做过注塑成型的朋友都知道,一个产品的质量好坏跟工艺设定有很大关系,所以用MOLDFLOW 分析时,分析结果的准确性跟工艺的设定也有很大关系。本人从使用MOLDFLOW 的经验总结一下,帮助大家对工艺设定有更清楚的了解。 目前大多数注塑成型机器注塑阶段控制方式主要有1、注射时间-注射速度 2、螺杆位置-注射速度,而第二种方式用得最多,对于大型制品来说经常采用多段速度来控制以获得更好的质量。不论哪种方式,其注射的速度都是由注塑机的性能决定的,因此必须要对注塑机的性能有所了解,下面以图例对注塑机的工作原理及注塑工艺做简单介绍。 1.注塑机的简明结构 图 1(注塑成型机示意图) 图 2(注塑系统示意图) 2.注塑成型工艺 接下来用我本人做的一个案例来介绍的是怎样在MOLDFLOW 中设定注塑工艺参数(螺杆位置-注射速度即stroke vs % maximun ram speed). 1. 注塑机选择或定义 由于moldflow 数据库中的注塑机大多是国外品牌,如雅宝(Auburg)、赫斯基(Husky)、徳马格(Demag)等,很多牌子是没有的,需要自定义,定义方法如下(以我公司的东芝 EC350 为例,其它品牌可参照) 1) 点 toosl-new personal database,出现如下对话框: 产品模型和网格统计,分析材料选的是pc+abs (GE C6600) 在category(类别)拦中选择process condition (工艺条件)下面的 injection molding machine (注塑机),点 OK,进入下一步, 点 new(新建),出现新对话框如下 第 1 栏为 description(描述),trade name 中输入名称 EC350,manufacturer 输入厂家 toshiba, data source输入 toshiba,data last modified 输入 sep 10 ,2002, data status 默认,这一页的内容主要是注塑机的一些信息,无关紧要的东西,输入结果如下: 第2 栏为注射部分(重点), maximum machine injection stroke 中输入最大计量行程300mm, maximum machine injection rate 中输入最大注射率314cm^3/s,machine screw diameter 输入螺杆直径50mm,fill control 默认stroke vs ram speed)。 ram speed control steps 中maximum number of ram speed control step 输入5(即 5 段注射速...
