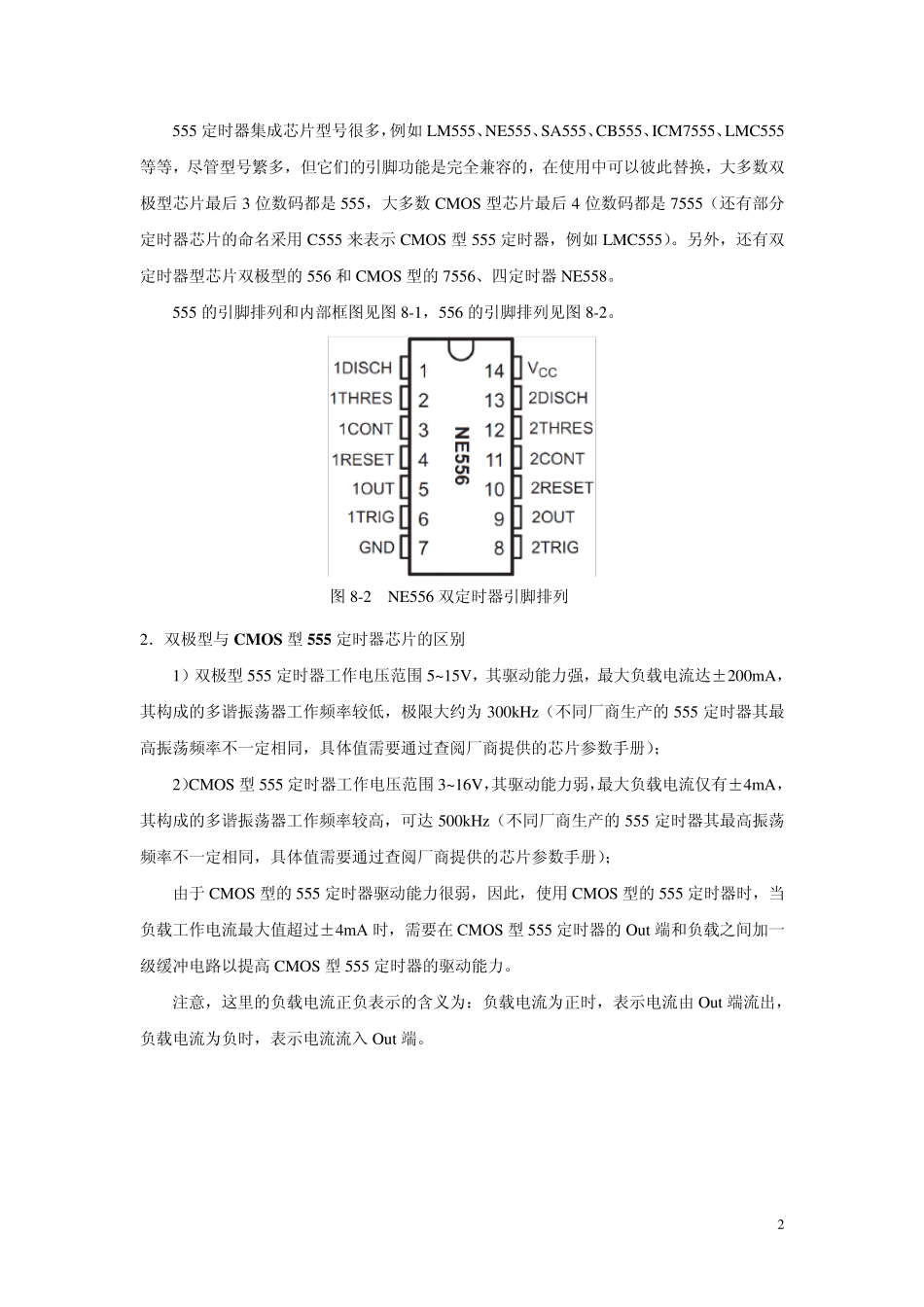

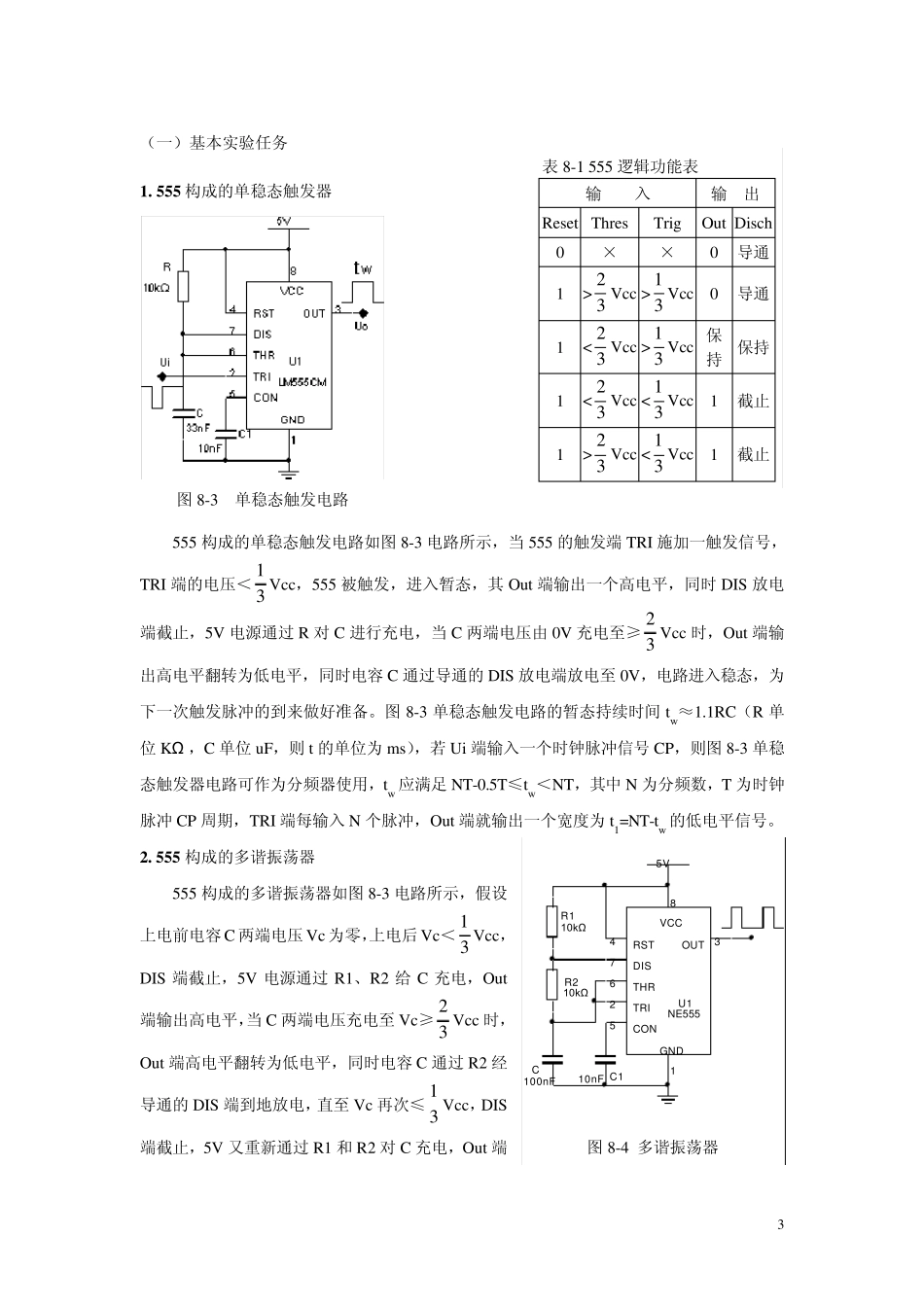

1 实验八 555 定时器及其应用 一、实验目的 1．熟悉并掌握555 时基电路的工作原理； 2．熟悉并掌握555 构成的单稳态触发器、多谐振荡器、占空比可调的多谐振荡器三种典型电路结构及工作原理； 3．学会应用555 时基集成电路。 二、实验任务（建议学时：4 学时） （一）基本实验任务 1. NE555构成的单稳态触发器逻辑功能测试； 2. NE555构成的多谐振荡器及参数测试； 3. NE555构成的占空比可调的多谐振荡器及参数测试； （二）扩展实验任务（） 1. 555构成的脉冲宽度调制（PWM—Pulse Width Modulation）器。 2. 利用555时基电路设计一个驱动电路，能够实现对 LED灯的亮度调节。 3. 利用555时基电路设计一个线性斜坡电压（Linear Ramp）发生器。 三、实验原理 1．555 定时器又称为时基电路，由于它的内部使用了三个 5K 的电阻，故取名 555。 NE555 引脚功能说明： GND：电源地；TRIG：触发端；OUT：输出端；RESET：清零端，低电平有效； CONT：控制端；THRES：阈值电压输入端；DISCH：放电端；Vcc：电源正极； 5K5K5KRSRESVccCONTRESETTHRESTRIGGNDDISCHOUT12658437 （a）引脚排列 （b）内部框图 图 8-1 NE555 引脚排列及内部框图 2 555 定时器集成芯片型号很多，例如LM555、NE555、SA555、CB555、ICM7555、LMC555等等，尽管型号繁多，但它们的引脚功能是完全兼容的，在使用中可以彼此替换，大多数双极型芯片最后3 位数码都是555，大多数CMOS 型芯片最后4 位数码都是7555（还有部分定时器芯片的命名采用C555 来表示CMOS 型555 定时器，例如LMC555）。另外，还有双定时器型芯片双极型的556 和CMOS 型的7556、四定时器NE558。 555 的引脚排列和内部框图见图8-1，556 的引脚排列见图8-2。 2．双极型与CMOS型555 定时器芯片的区别 1）双极型555 定时器工作电压范围5~15V，其驱动能力强，最大负载电流达±200mA，其构成的多谐振荡器工作频率较低，极限大约为 300kHz（不同厂商生产的555 定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 2）CMOS 型555 定时器工作电压范围3~16V，其驱动能力弱，最大负载电流仅有±4mA，其构成的多谐振荡器工作频率较高，可达500kHz（不同厂商生产的555 定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 由于 CMOS 型的555 定时器驱动能力很弱，因此，使用CMOS 型的555 定时器...
