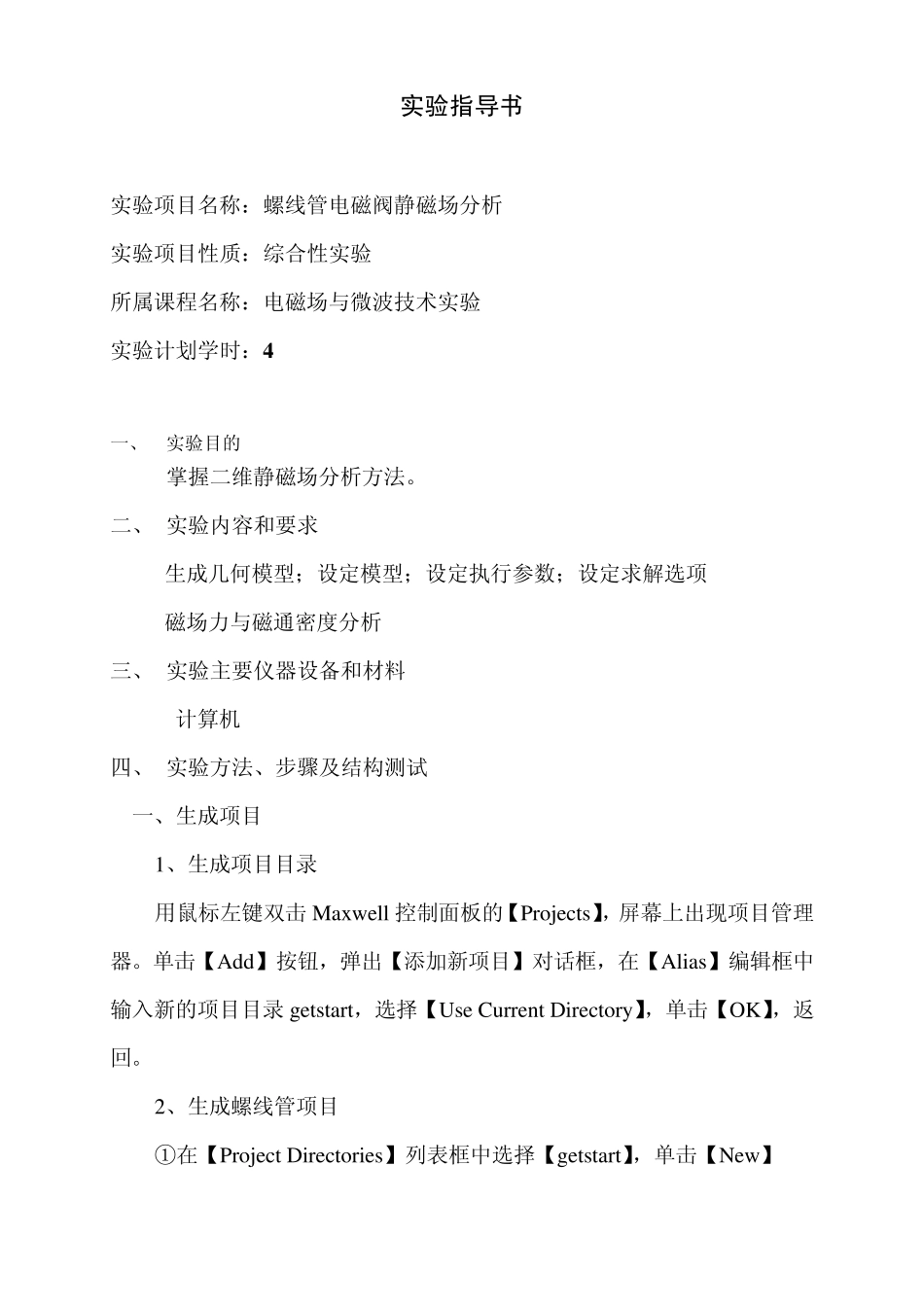

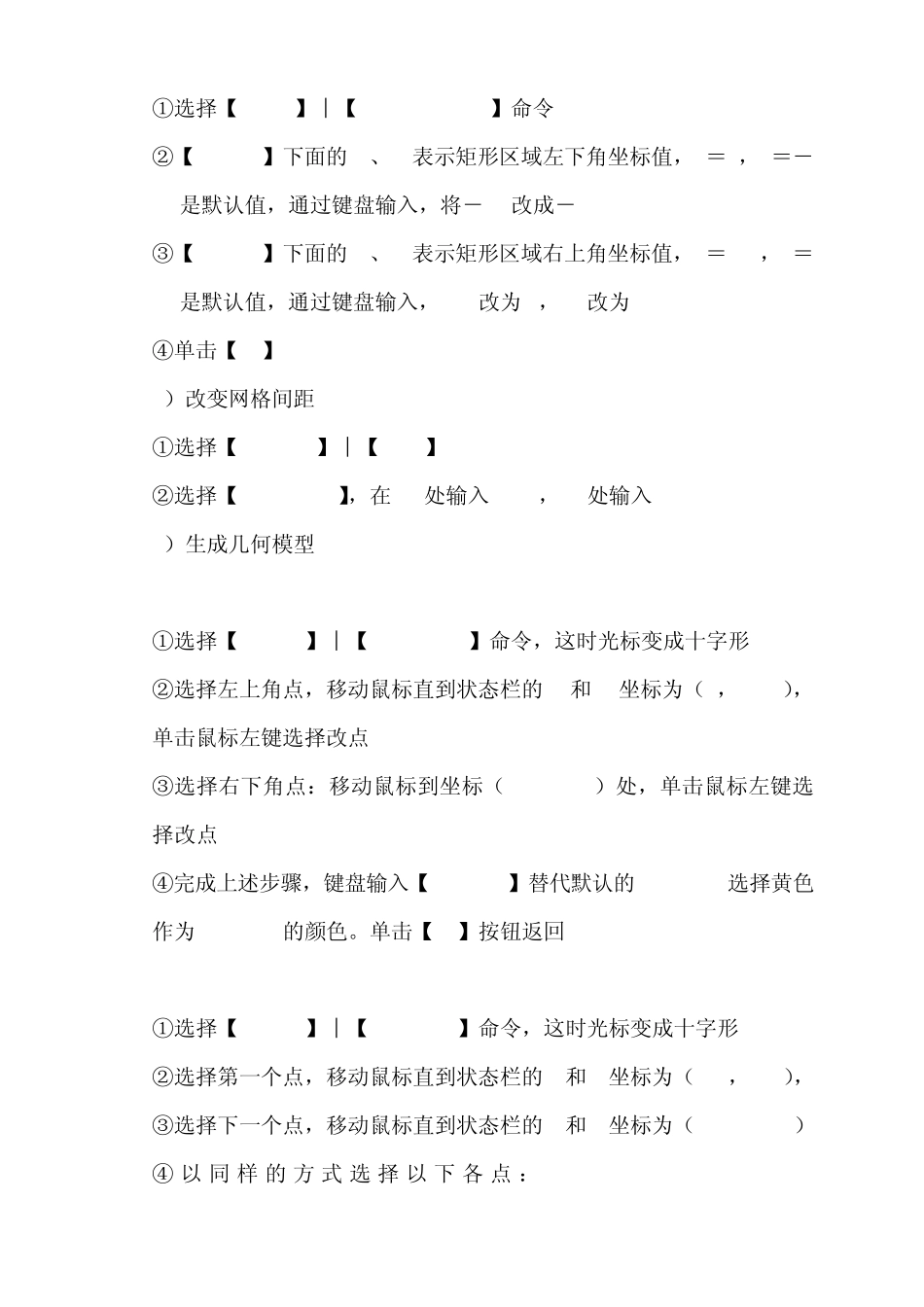

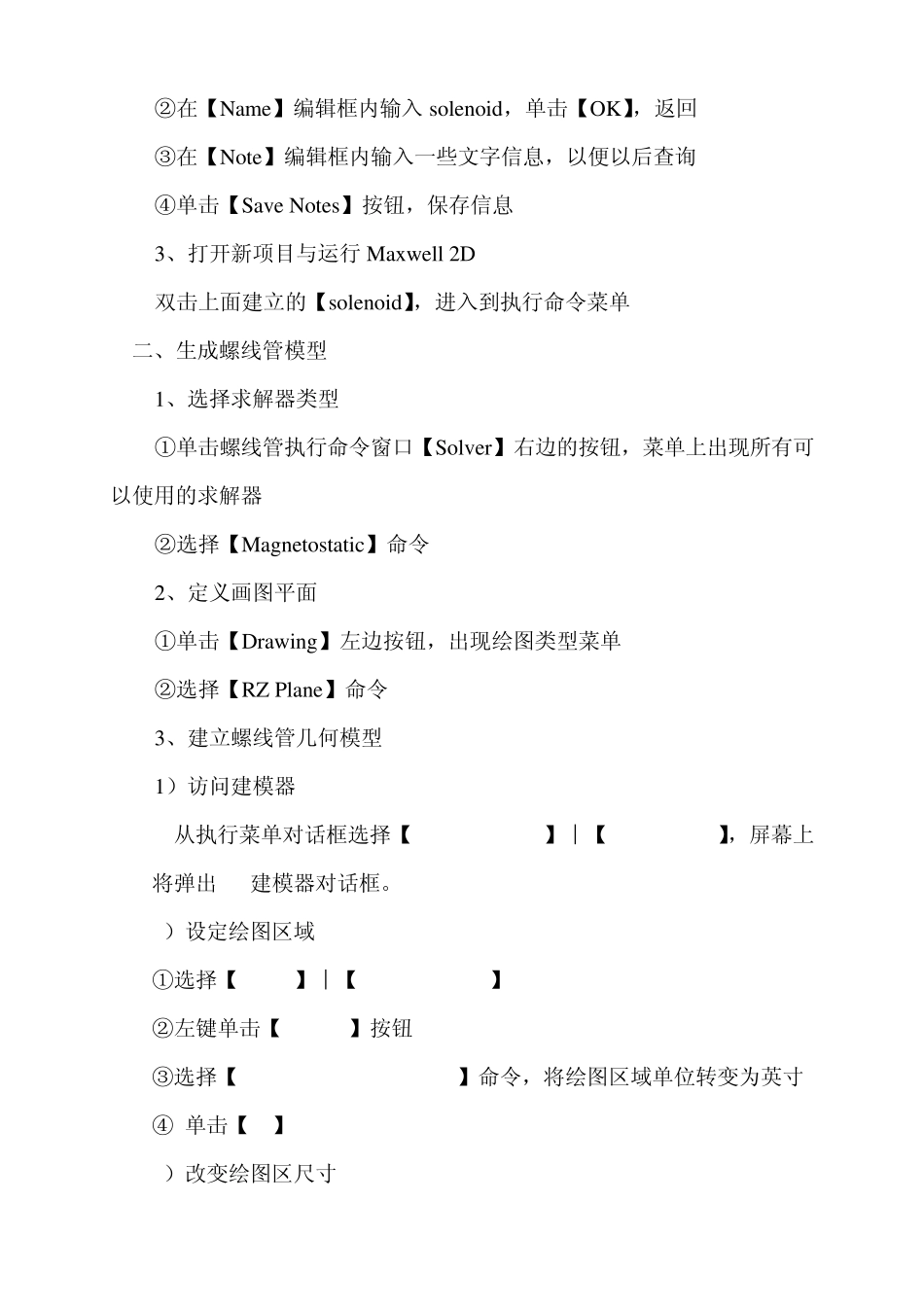

实验指导书 实验项目名称:螺线管电磁阀静磁场分析 实验项目性质:综合性实验 所属课程名称:电磁场与微波技术实验 实验计划学时:4 一、 实验目的 掌握二维静磁场分析方法。 二、 实验内容和要求 生成几何模型;设定模型;设定执行参数;设定求解选项 磁场力与磁通密度分析 三、 实验主要仪器设备和材料 计算机 四、 实验方法、步骤及结构测试 一、生成项目 1、生成项目目录 用鼠标左键双击Maxwell 控制面板的【Projects】,屏幕上出现项目管理器。单击【Add】按钮,弹出【添加新项目】对话框,在【Alias】编辑框中输入新的项目目录getstart,选择【Use Current Directory】,单击【OK】,返回。 2、生成螺线管项目 ①在【Project Directories】列表框中选择【getstart】,单击【New】 ②在【Name】编辑框内输入solenoid,单击【OK】,返回 ③在【Note】编辑框内输入一些文字信息,以便以后查询 ④单击【Save Notes】按钮,保存信息 3、打开新项目与运行Maxwell 2D 双击上面建立的【solenoid】,进入到执行命令菜单 二、生成螺线管模型 1、选择求解器类型 ①单击螺线管执行命令窗口【Solver】右边的按钮,菜单上出现所有可以使用的求解器 ②选择【Magnetostatic】命令 2、定义画图平面 ①单击【Drawing】左边按钮,出现绘图类型菜单 ②选择【RZ Plane】命令 3、建立螺线管几何模型 1)访问建模器 从执行菜单对话框选择【Define Model】︱【Draw Model】,屏幕上将弹出 2D建模器对话框。 2)设定绘图区域 ①选择【Model】︱【Drawing Unit】 ②左键单击【inches】按钮 ③选择【Rescale to new units】命令,将绘图区域单位转变为英寸 ④ 单击【ok】 3)改变绘图区尺寸 ①选择【Model】︱【Drawing Size】命令 ②【Minima】下面的 R、Z表示矩形区域左下角坐标值,R=0,Z=-35是默认值,通过键盘输入,将-35改成-1.5 ③【Maxima】下面的 R、Z表示矩形区域右上角坐标值,R=100,Z=35是默认值,通过键盘输入,100改为 4,35改为 1.5 ④单击【OK】 4)改变网格间距 ①选择【Windows】︱【Grid】 ②选择【CARTESIAN】,在 dU处输入 0.05,dV处输入 0.05 5)生成几何模型 Plugnut ①选择【Object】︱【Rectangle】命令,这时光标变成十字形 ②选择左上角点,移动鼠标直到状态栏的 U和 V坐标为(0,-0.2),单击鼠标左键选择改点 ③选择右下角点:移动鼠标到坐标(0...
