实验40光栅衍射法测定光波长

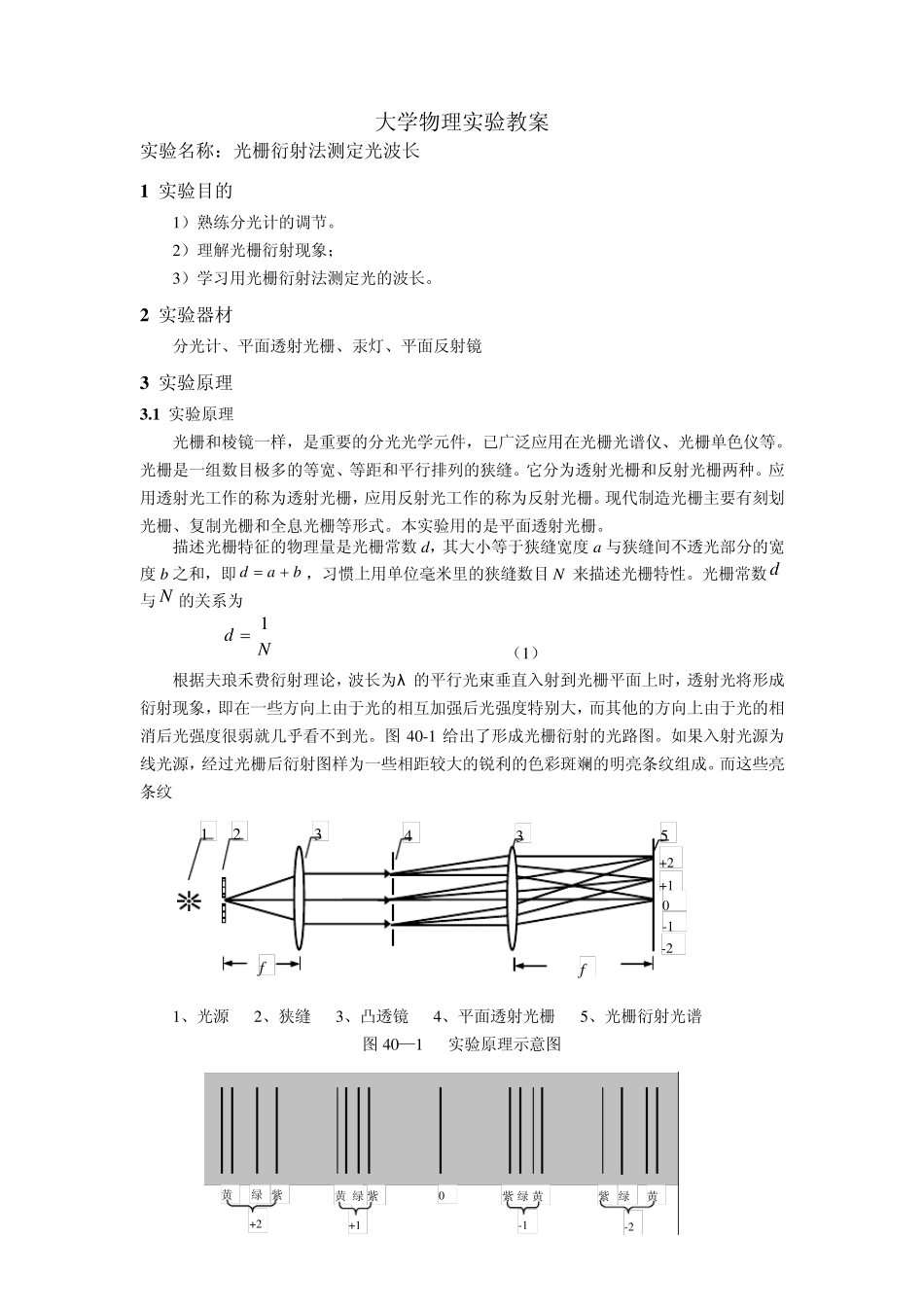

大学物理实验教案 实验名称：光栅衍射法测定光波长 1 实验目的 1 ）熟练分光计的调节。 2 ）理解光栅衍射现象； 3 ）学习用光栅衍射法测定光的波长。 2 实验器材 分光计、平面透射光栅、汞灯、平面反射镜 3 实验原理 3 .1 实验原理 光栅和棱镜一样，是重要的分光光学元件，已广泛应用在光栅光谱仪、光栅单色仪等。光栅是一组数目极多的等宽、等距和平行排列的狭缝。它分为透射光栅和反射光栅两种。应用透射光工作的称为透射光栅，应用反射光工作的称为反射光栅。现代制造光栅主要有刻划光栅、复制光栅和全息光栅等形式。本实验用的是平面透射光栅。 描述光栅特征的物理量是光栅常数 d，其大小等于狭缝宽度 a 与狭缝间不透光部分的宽度 b 之和，即bad，习惯上用单位毫米里的狭缝数目 N 来描述光栅特性。光栅常数d与 N 的关系为 Nd1 （1 ） 根据夫琅禾费衍射理论，波长为λ 的平行光束垂直入射到光栅平面上时，透射光将形成衍射现象，即在一些方向上由于光的相互加强后光强度特别大，而其他的方向上由于光的相消后光强度很弱就几乎看不到光。图4 0 -1 给出了形成光栅衍射的光路图。如果入射光源为线光源，经过光栅后衍射图样为一些相距较大的锐利的色彩斑斓的明亮条纹组成。而这些亮条纹 1 、光源 2 、狭缝 3 、凸透镜 4 、平面透射光栅 5 、光栅衍射光谱 图4 0 —1 实验原理示意图 3 3 2 1 4 5 f f +2 +1 0 -1 -2 -1 -2 +1 +2 0 紫 绿 黄 黄 紫 绿 紫 绿 黄 紫 绿 黄 图40—2 汞灯的部分光栅衍射光谱示意图 所在的方位由光栅方程所确定，方程为 kdsin （2,1,0k） （2） 其中，d 为光栅常数，k 为衍射级别，λ 为光波长， 为衍射角它是光栅法线与衍射方位角之间的夹角。由（2）式可见，同一级的衍射条纹，如果波长不同其衍射角不同，所以光栅具有分光功能。图40-2 为汞灯的部分光栅衍射光谱示意图。 光栅衍射现象是很容易观察到的，如果手头有一块光栅，可直接透过光栅观察某一光源就可看到衍射现象。实验室中经常在分光计上利用光栅衍射现象来进行光波长或光栅常数的测量。实验上，只要选择光栅常数已知的光栅，可见用待测光照射，使其产生衍射现象，同时用分光计测出各级衍射亮条纹所对应的衍射角k ，那么由光栅方程（3）可以确定光波长，即： kdksin （3） 3 .2 实验方法 如果有一台调节好的分光计，便可...
