实验二ADS下简单ARM汇编程序实验

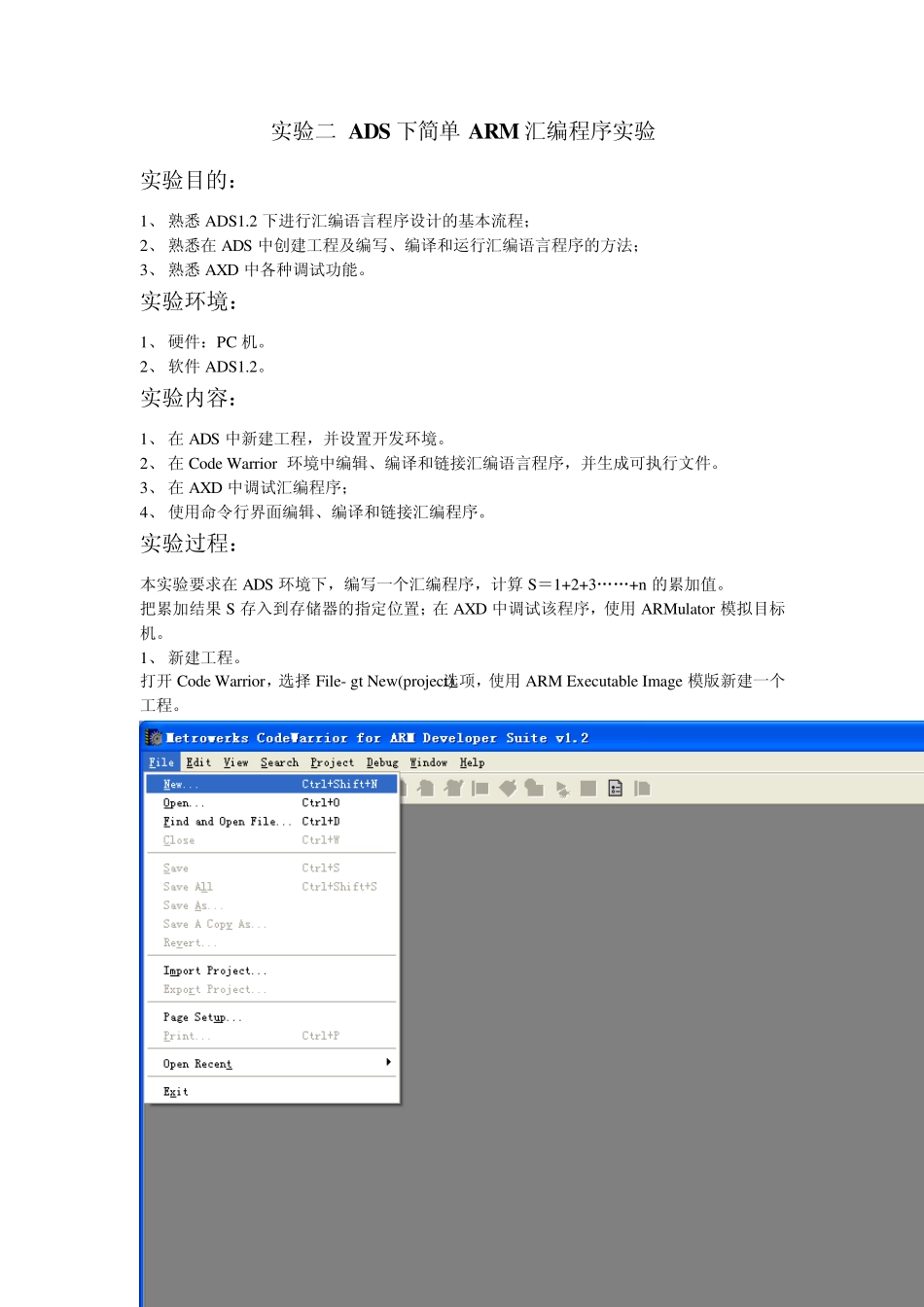

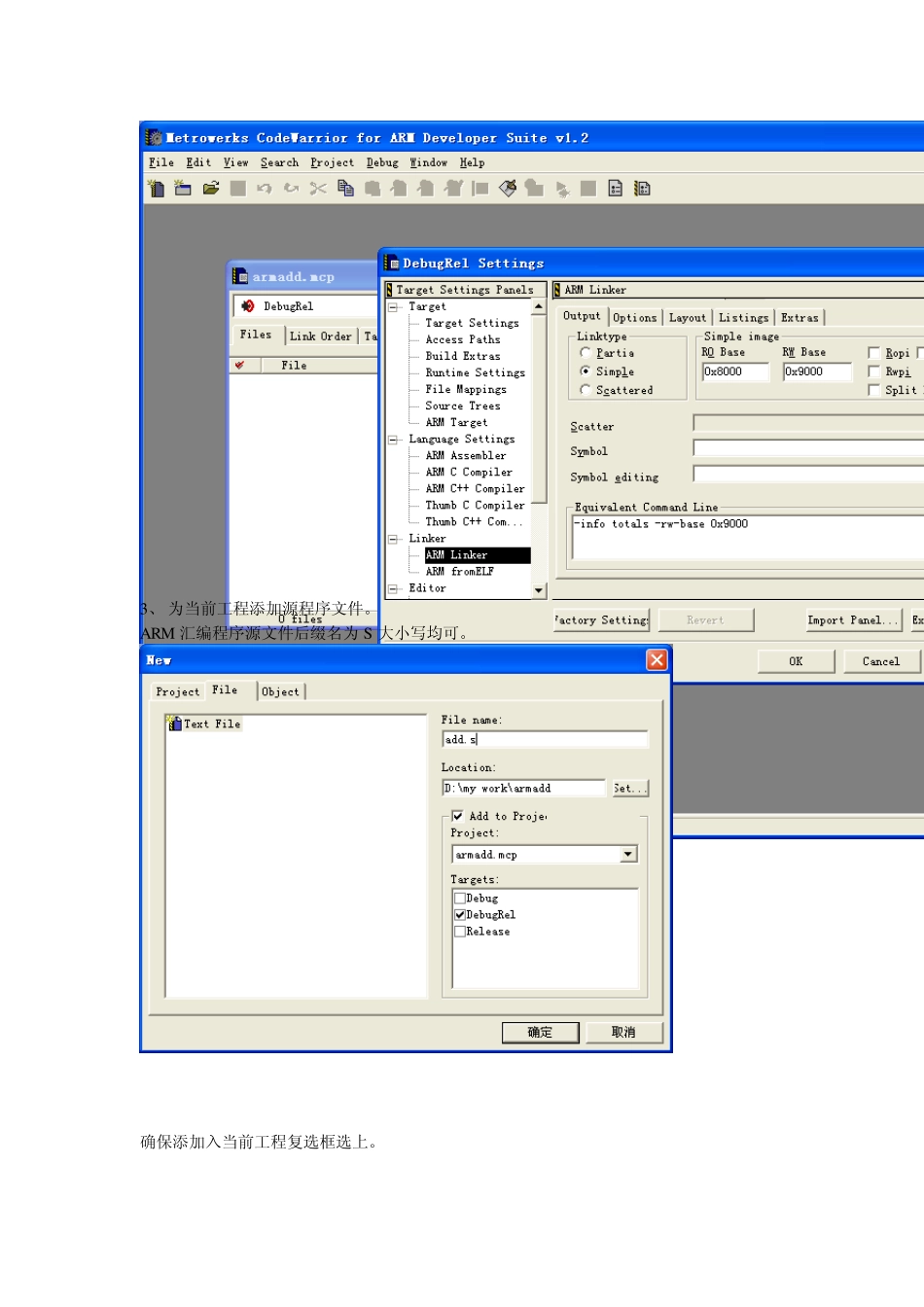

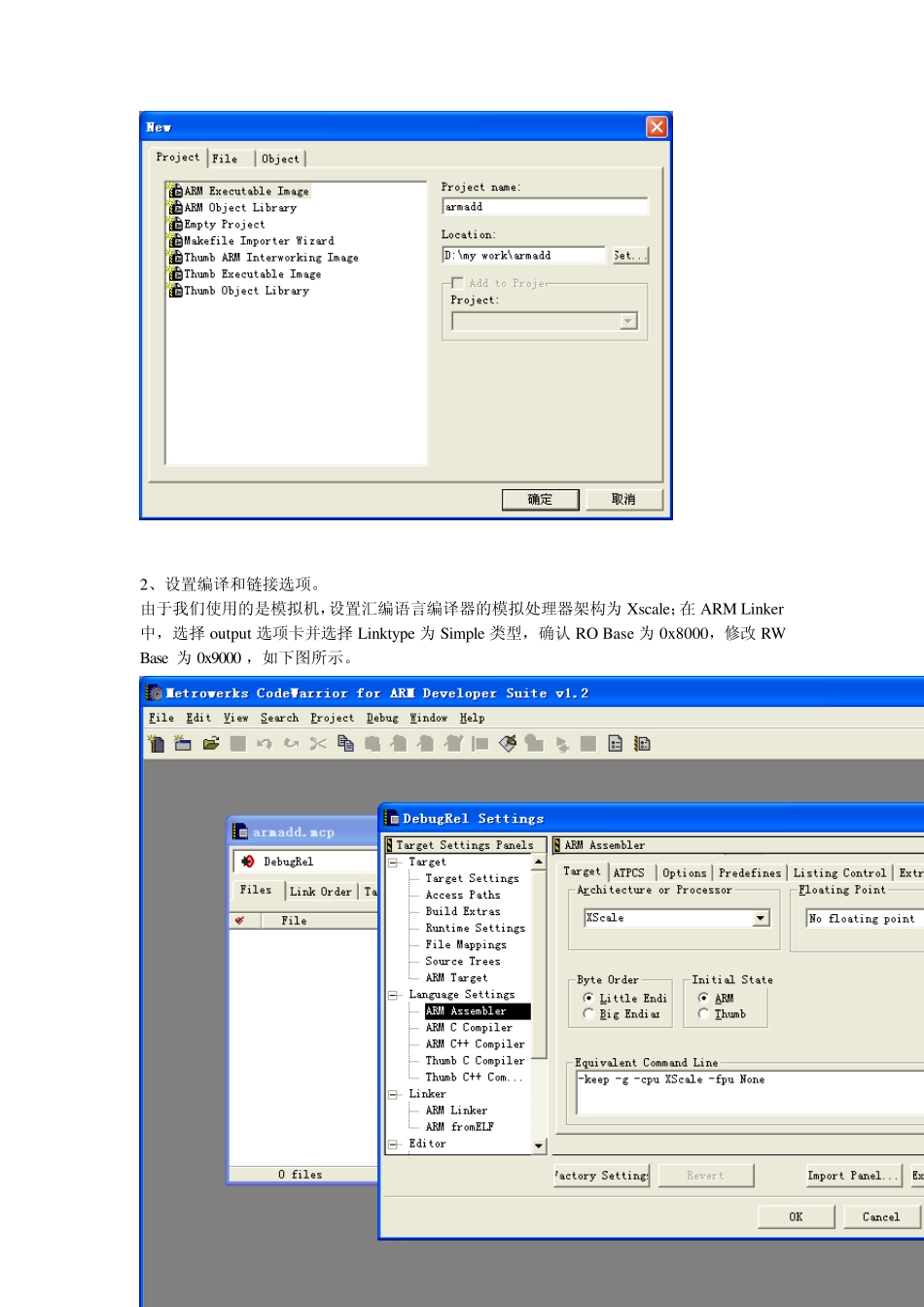

实验二 ADS下简单ARM 汇编程序实验 实验目的： 1、 熟悉ADS1.2 下进行汇编语言程序设计的基本流程； 2、 熟悉在ADS 中创建工程及编写、编译和运行汇编语言程序的方法； 3、 熟悉AXD 中各种调试功能。 实验环境： 1、 硬件：PC 机。 2、 软件ADS1.2。 实验内容： 1、 在ADS 中新建工程，并设置开发环境。 2、 在Code Warrior 环境中编辑、编译和链接汇编语言程序，并生成可执行文件。 3、 在AXD 中调试汇编程序； 4、 使用命令行界面编辑、编译和链接汇编程序。 实验过程： 本实验要求在ADS 环境下，编写一个汇编程序，计算S＝1+2+3……+n 的累加值。 把累加结果 S 存入到存储器的指定位置；在AXD 中调试该程序，使用ARMulator 模拟目标机。 1、 新建工程。 打开Code Warrior，选择 File->New(project)选项，使用ARM Executable Image 模版新建一个工程。 2、设置编译和链接选项。 由于我们使用的是模拟机，设置汇编语言编译器的模拟处理器架构为 Xscale；在 ARM Linker中，选择 ou tpu t 选项卡并选择 Linkty pe 为 Simple 类型，确认 RO Base 为 0x 8000，修改 RW Base 为 0x 9000 ，如下图所示。 3、 为当前工程添加源程序文件。 ARM 汇编程序源文件后缀名为 S 大小写均可。 确保添加入当前工程复选框选上。 4、 编辑源程序代码。 参考程序 add.s ： ;armadd 源程序 N EQU 7 ;累加次数 ；定义名为 Adding 的代码段 AREA Adding,CODE,READONLY ENTRY MOV R0,#0 MOV R1,#1 REPEAT ADD R0,R0,R1 ADD R1,R1,#1 CMP R1,#N BLE REPEAT LDR R2,=RESULT STR R0,[R2] HERE B HERE 定义名为 Dataspace 的数据段 AREA Dataspace,DATA,READWRITE RESULT DCD 0 END 5、 编译汇编源代码文件。 右击 add.S 文件，选择 Compile，如果没有成功会弹出错误和警告窗口。 生成.O 目标代码文件。 6、 编译整个工程。 选择ProjectMake进行整个工程的编译。可以在目录空间查看是否生成了映像文件 add.ax f。 7 、 确认调试目标设置。 设置目标处理器型号。 8 、 运行映像文件。 选择如图所示按钮运行映像文件，运行结果如下 9、 调试准备 在 AXD 中，打开各个观察窗口，做调试准备。选择Processor ViewsRegisters 选项，打开ARM寄存器显示窗口。调整窗口大小，使得 Corrent 节点的R0~R2寄存器可见。...
