实验二叠加定理与线性电路的齐次性的验证

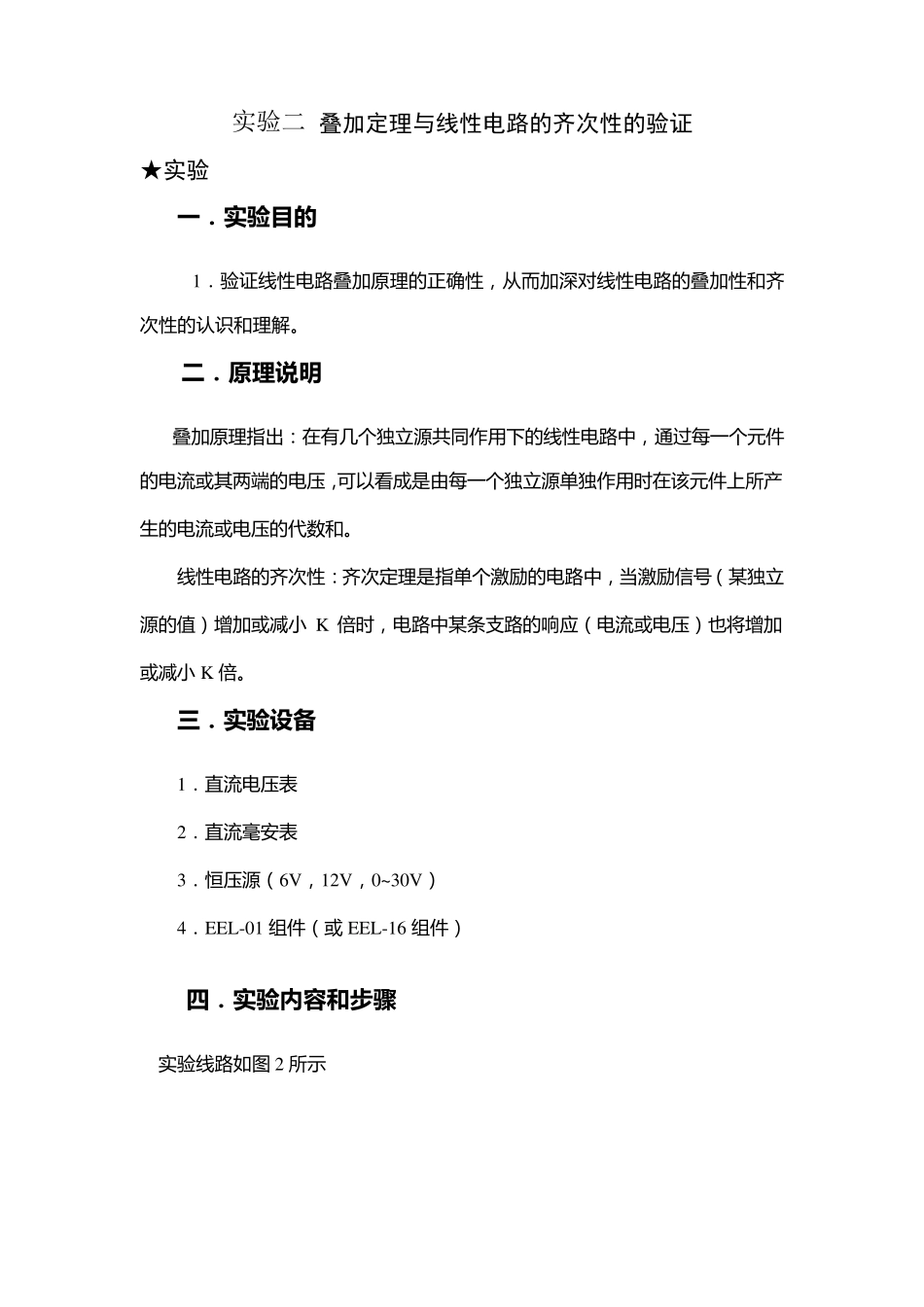

实验二叠加定理与线性电路的齐次性的验证_第1页
1/11

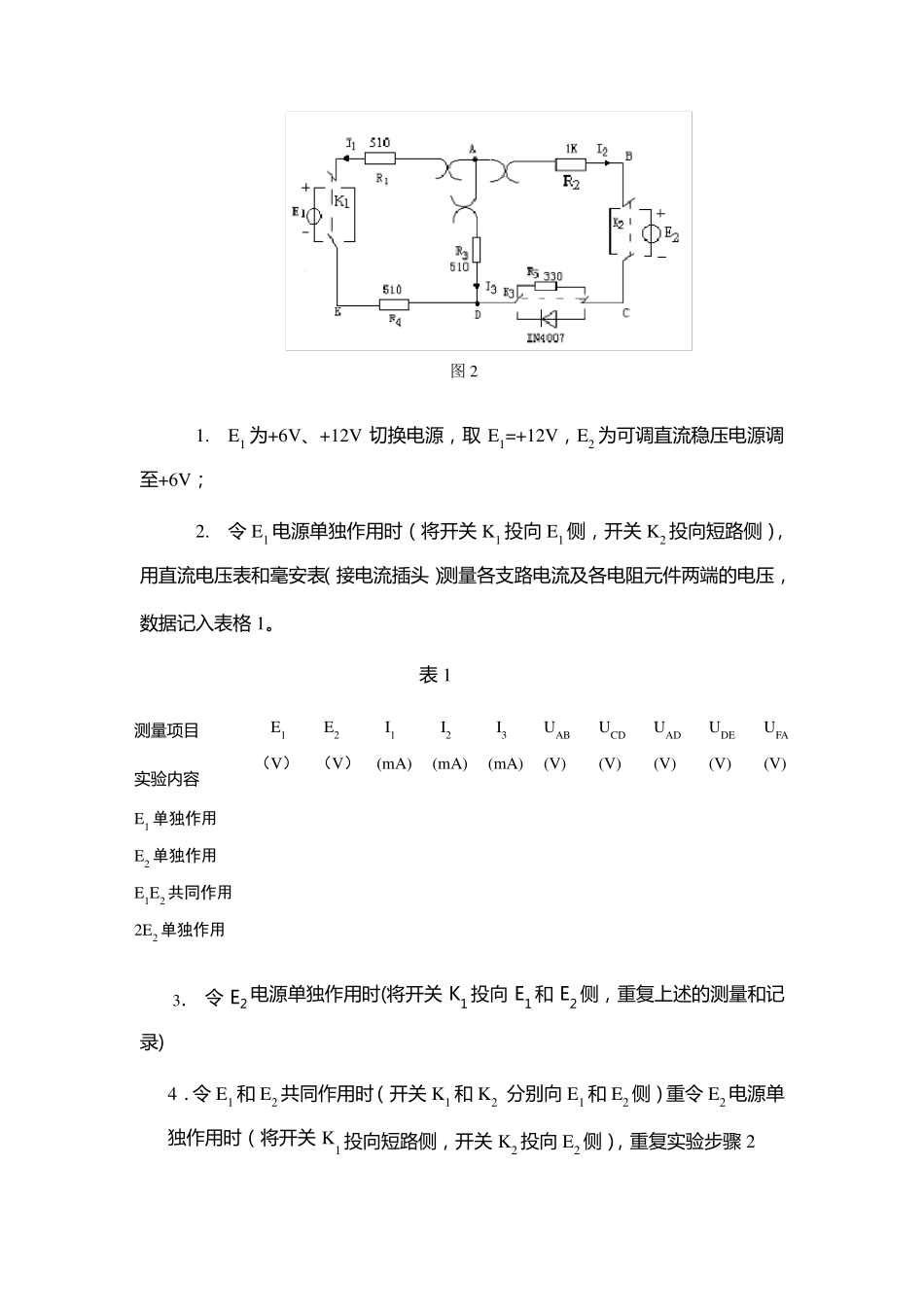

实验二叠加定理与线性电路的齐次性的验证_第2页
2/11
实验二叠加定理与线性电路的齐次性的验证_第3页
3/11
实验二 叠加定理与线性电路的齐次性的验证 ★实验 一.实验目的 1. 验 证 线 性 电 路 叠 加 原 理 的 正 确 性 , 从 而 加 深 对 线 性 电 路 的 叠 加 性 和 齐次 性 的 认 识 和 理 解 。 二.原理说明 叠 加 原 理 指出:在有几个独立源共同作用下的 线 性 电 路 中, 通过每一个元件的 电 流或其两端的 电 压, 可以看成是由每一个独立源单独作用时在该元件上所产生的 电 流或电 压的 代数和 。 线 性 电 路 的 齐 次 性 :齐 次 定理 是指单个激励的 电 路 中, 当激励信号(某独立源的 值)增加 或减小 K 倍时, 电 路 中某条支路 的 响应(电 流或电 压)也将增加或减小 K 倍。 三.实验设备 1. 直流电 压表 2. 直流毫安表 3. 恒压源(6V, 12V, 0~30V) 4. EEL-01 组件(或 EEL-16 组件) 四.实验内容和步骤 实验 线 路 如图 2 所示 图 2 1. E1 为 +6V、+12V 切换电源,取 E1=+12V,E2 为 可调直流稳压电源调至+6V; 2. 令 E1 电源单独作用时(将开关 K1 投向 E1 侧,开关 K2 投向短路侧),用直流电压表和毫安表(接电流插头)测量各支路电流及各电阻元件两端的电压,数据记入表格 1。 表 1 测量项目 实验内容 E1 (V) E2 (V) I1 (mA) I2 (mA) I3 (mA) UAB (V) UCD (V) UAD (V) UDE (V) UFA (V) E1 单独作用 E2 单独作用 E1E2 共同作用 2E2 单独作用 3. 令 E2 电源单独作用时(将开关 K1 投向 E1 和 E2 侧,重复上述的测量和记录) 4.令 E1 和 E2 共同作用时(开关 K1 和 K2 分别向 E1 和 E2 侧)重令 E2 电源单独作用时(将开关 K1 投向短路侧,开关 K2 投向 E2 侧),重复实验步骤 2 的 测 量 和 记 录 。 5. 将 E2 的 数 值 调 至 +12V, 重 复 上 述 3 项 的 测 量 并 记 录 。 6. 将 R5 换 成 一 只 二 极 管 IN4007( 即 将 开 关 K3 投 向 二 极 管 VD 侧 ), 重 复 1~5的 测 量 过 程 。 数 据 记 入 表 2 表 2 测 量 项 目 实 验 内 容 E1 (V) E2 (V) I1 (mA) I2 (mA) I3 (mA) UAB (V) UCD (V) UAD (V) UDE (V) UFA (V) EI 单独作用 E2 单独作用 E1,E2 共同作用 2E2 单独作用 ...
