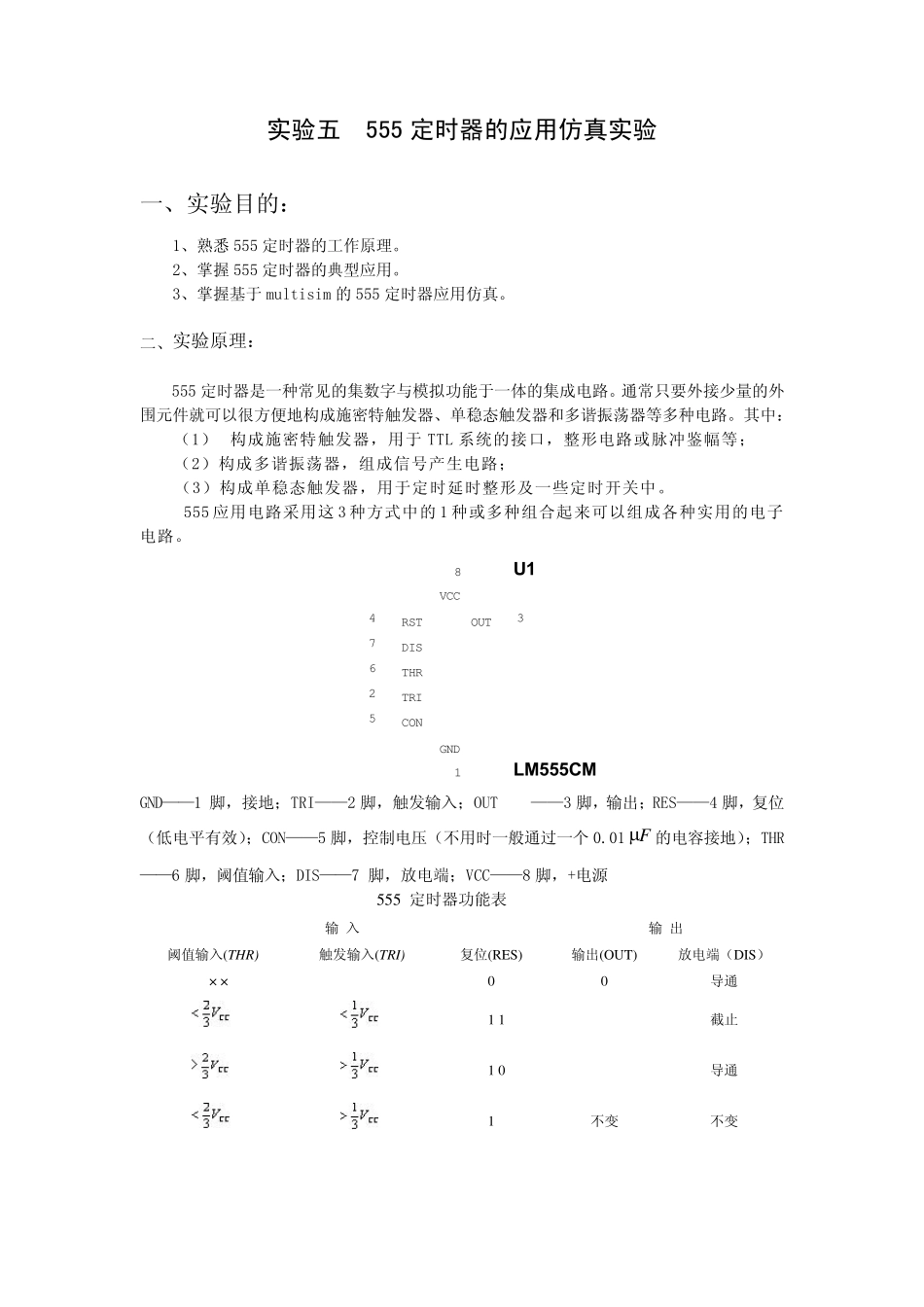

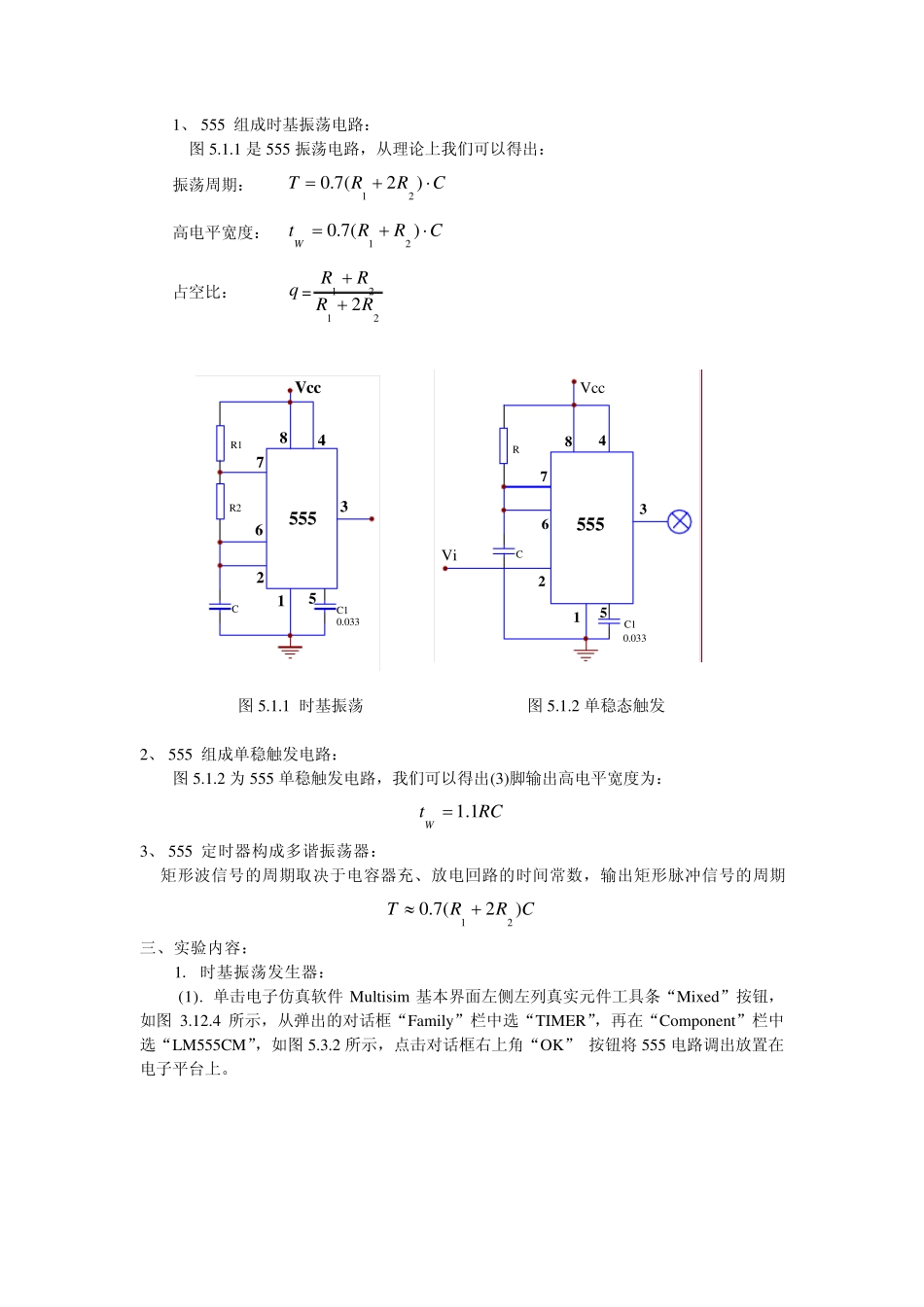

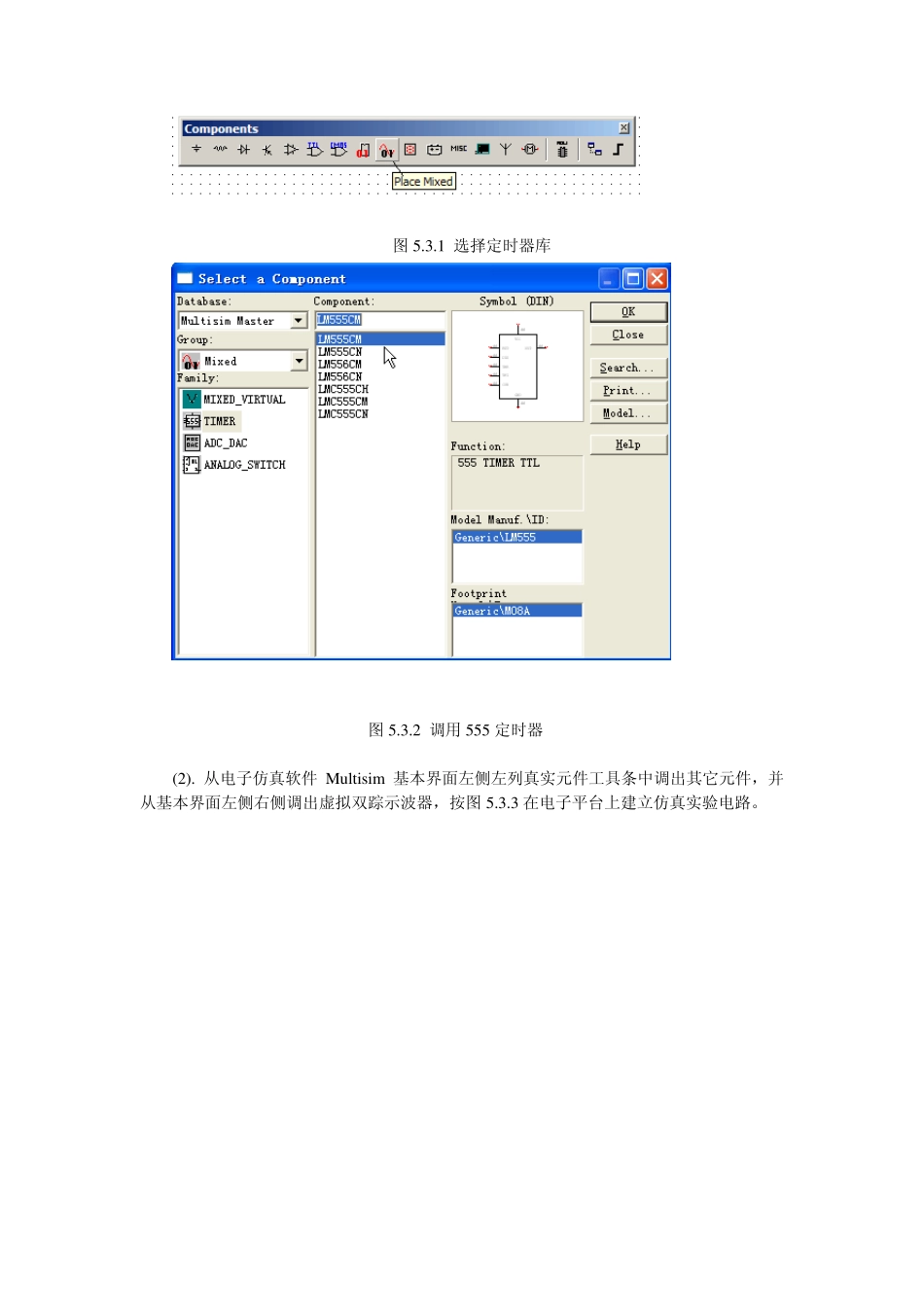

实验五 555 定时器的应用仿真实验 一、实验目的： 1、熟悉555 定时器的工作原理。 2、掌握555 定时器的典型应用。 3、掌握基于multisim 的555 定时器应用仿真。 二、实验原理： 555 定时器是一种常见的集数字与模拟功能于一体的集成电路。通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。其中： （1） 构成施密特触发器，用于TTL 系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路； （3）构成单稳态触发器，用于定时延时整形及一些定时开关中。 555 应用电路采用这3 种方式中的1 种或多种组合起来可以组成各种实用的电子电路。 U1LM555CMGND1DIS7OUT3RST4VCC8THR6CON5TRI2 GND——1 脚，接地；TRI——2 脚，触发输入；OUT ——3 脚，输出；RES——4 脚，复位（低电平有效）；CON——5 脚，控制电压（不用时一般通过一个 0.01 Fμ的电容接地）；THR——6 脚，阈值输入；DIS——7 脚，放电端；VCC——8 脚，+电源 555 定时器功能表 输 入 输 出 阈值输入(THR) 触发输入(TRI) 复位(RES) 输出(OUT) 放电端（DIS） × × 0 0 导通 1 1 截止 1 0 导通 1 不变 不变 C10.033CR1R2Vcc123456785551、 555 组成时基振荡电路： 图5.1.1 是555 振荡电路，从理论上我们可以得出： 振荡周期： CRRT⋅+=)2(7.021 高电平宽度： CRRtW⋅+=)(7.021 占空比： q =21212RRRR++ 图5.1.1 时基振荡 图5.1.2 单稳态触发 2、 555 组成单稳触发电路： 图5.1.2 为555 单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RCtW1.1= 3、 555 定时器构成多谐振荡器： 矩形波信号的周期取决于电容器充、放电回路的时间常数，输出矩形脉冲信号的周期CRRT)2(7.021 +≈ 三、实验内容： 1. 时基振荡发生器： (1). 单击电子仿真软件Mu ltisim 基本界面左侧左列真实元件工具条“Mix ed”按钮，如图3.12.4 所示，从弹出的对话框“Family ”栏中选“TIMER”，再在“Component”栏中选“LM555CM”，如图5.3.2 所示，点击对话框右上角“OK” 按钮将 555 电路调出放置在电子平台上。 RC10.033C12345678VccVi555 图5.3.1 选择定时器库 图5.3.2 调用555 定时器 (2). 从电子仿真软件Mu ltisim 基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧右侧调出虚拟双踪示波器，按图5.3.3 ...
