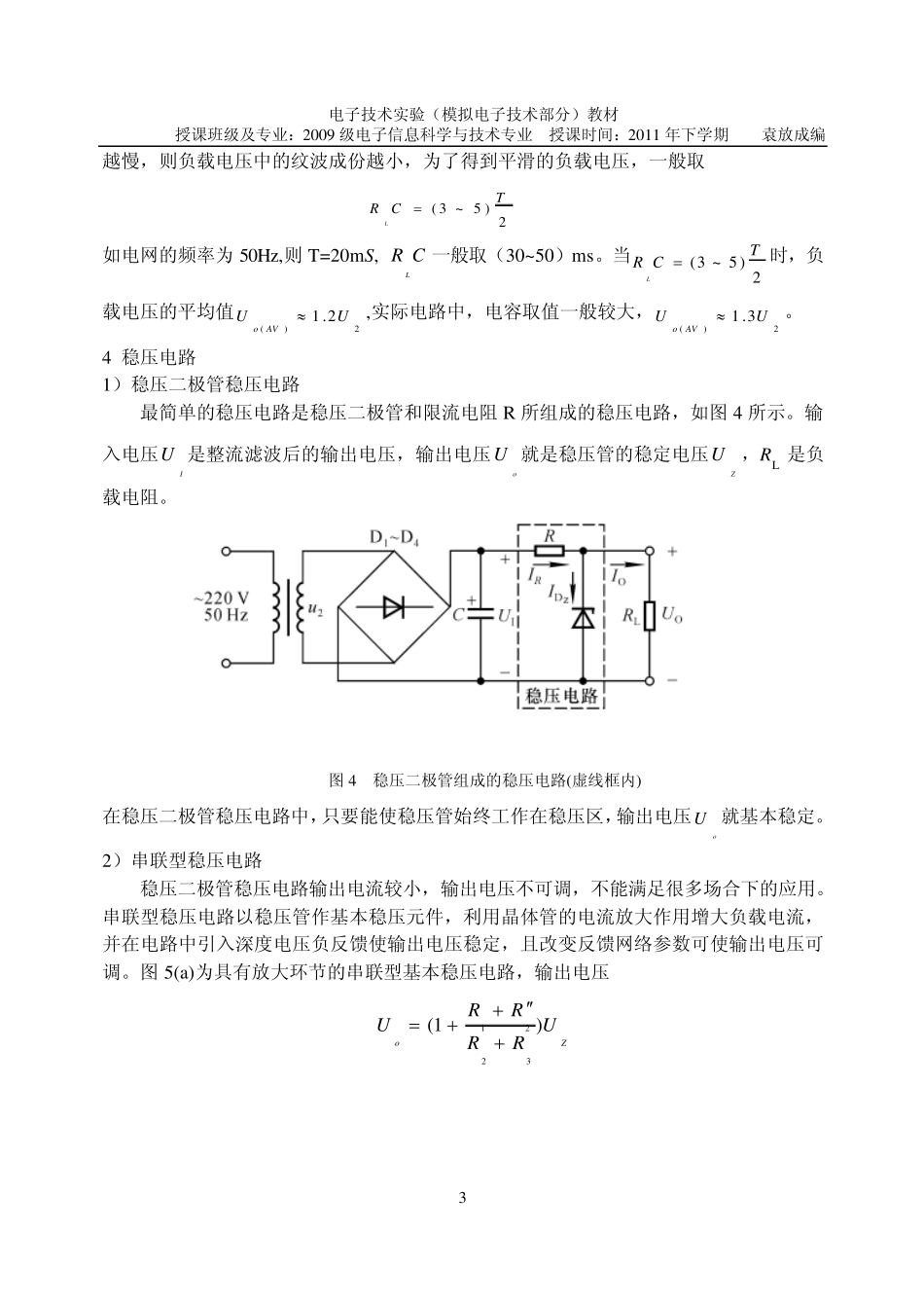

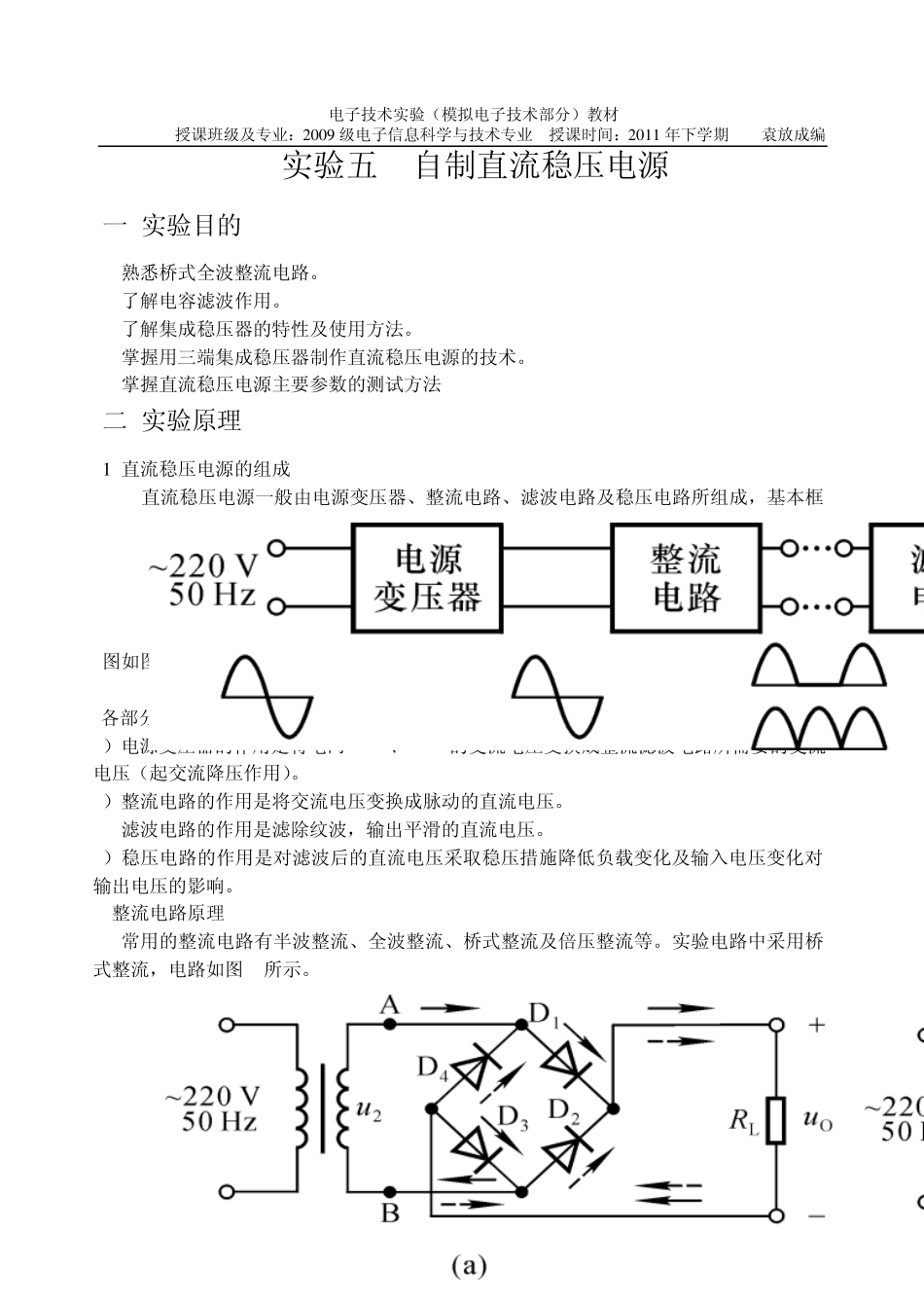

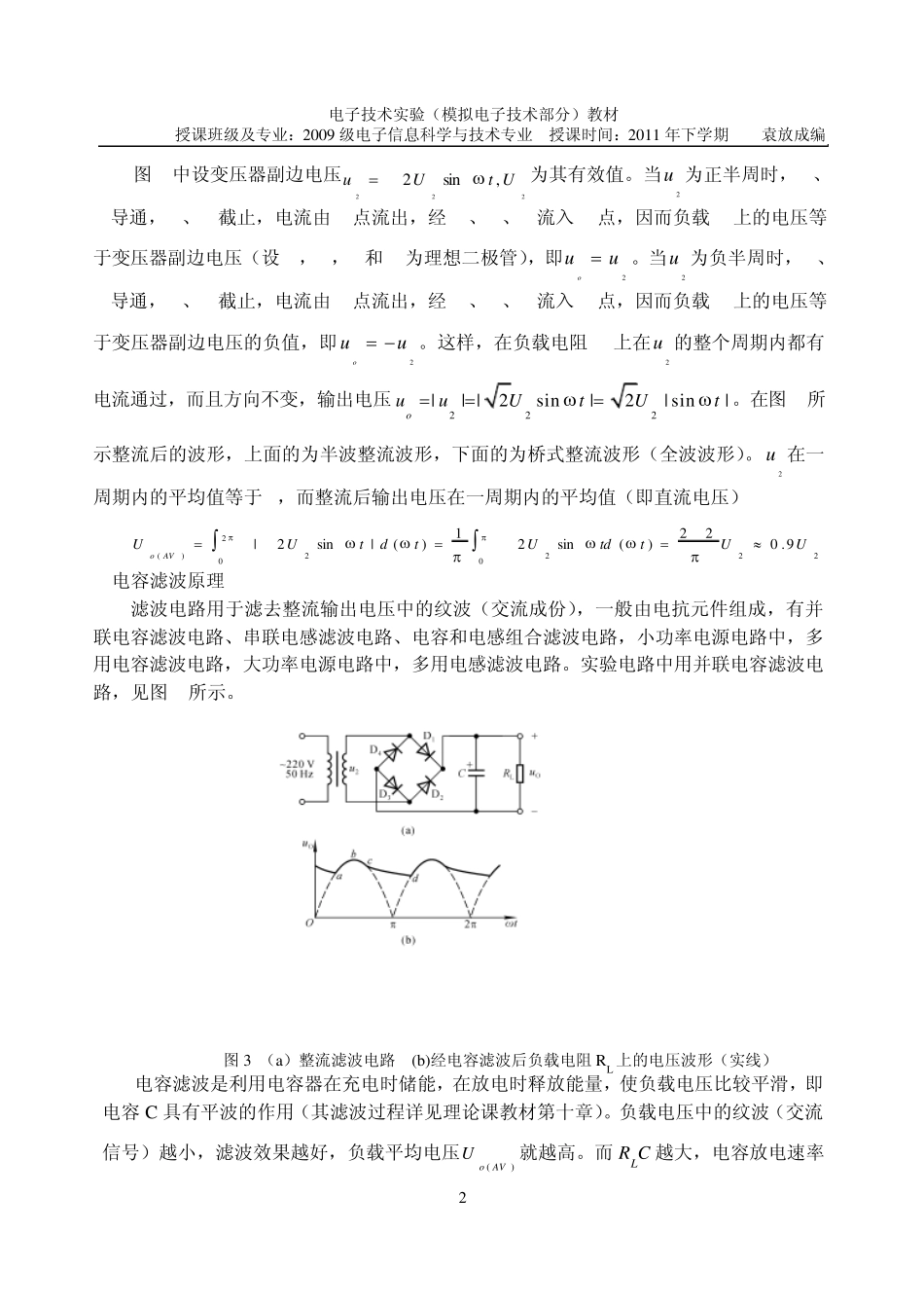

电子技术实验（模拟电子技术部分）教材 授课班级及专业：2 0 0 9 级电子信息科学与技术专业 授课时间：2 0 1 1 年下学期 袁放成编 1 实验五 自制直流稳压电源 一 实验目的 1.熟悉桥式全波整流电路。 2.了解电容滤波作用。 3.了解集成稳压器的特性及使用方法。 4.掌握用三端集成稳压器制作直流稳压电源的技术。 5.掌握直流稳压电源主要参数的测试方法 二 实验原理 1 .直流稳压电源的组成 直流稳压电源一般由电源变压器、整流电路、滤波电路及稳压电路所组成，基本框图如图 1 所示。 图 1 直流稳压电源方框图 各部分的作用如下： 1）电源变压器的作用是将电网 220V、50Hz的交流电压变换成整流滤波电路所需要的交流电压（起交流降压作用）。 2）整流电路的作用是将交流电压变换成脉动的直流电压。 3) 滤波电路的作用是滤除纹波，输出平滑的直流电压。 4）稳压电路的作用是对滤波后的直流电压采取稳压措施降低负载变化及输入电压变化对输出电压的影响。 2.整流电路原理 常用的整流电路有半波整流、全波整流、桥式整流及倍压整流等。实验电路中采用桥式整流，电路如图 2所示。 图 2 (a)桥式整流电路 (b)简化画法 电子技术实验（模拟电子技术部分）教材 授课班级及专业：2009 级电子信息科学与技术专业 授课时间：2011 年下学期 袁放成编 2 图2中设变压器副边电压222,sin2UtUu为其有效值。当2u为正半周时，D1、D3导通，D2、D4截止，电流由 A点流出，经 D1、RL、D3流入 B点，因而负载 RL上的电压等于变压器副边电压（设D1，D2，D3和 D4为理想二极管），即2uuo。当2u为负半周时，D2、D4导通，D1、D3截止，电流由 B点流出，经 D2、RL、D4流入 A点，因而负载 RL上的电压等于变压器副边电压的负值，即2uuo。这样，在负载电阻 RL上在2u的整个周期内都有电流通过，而且方向不变，输出电压222|| |2sin|2|sin|ouuUtUt。在图1所示整流后的波形，上面的为半波整流波形，下面的为桥式整流波形（全波波形）。2u在一周期内的平均值等于 0，而整流后输出电压在一周期内的平均值（即直流电压） 2220220)(9.022)(sin21)(|sin2|UUttdUtdtUUAVo 3.电容滤波原理 滤波电路用于滤去整流输出电压中的纹波（交流成份），一般由电抗元件组成，有并联电容滤波电路、串联电感滤波电路、电容和电感组合滤波电路，小功率电源电路中，多用电容滤波电路，大功率电...
