实验五遥感图像专题制图

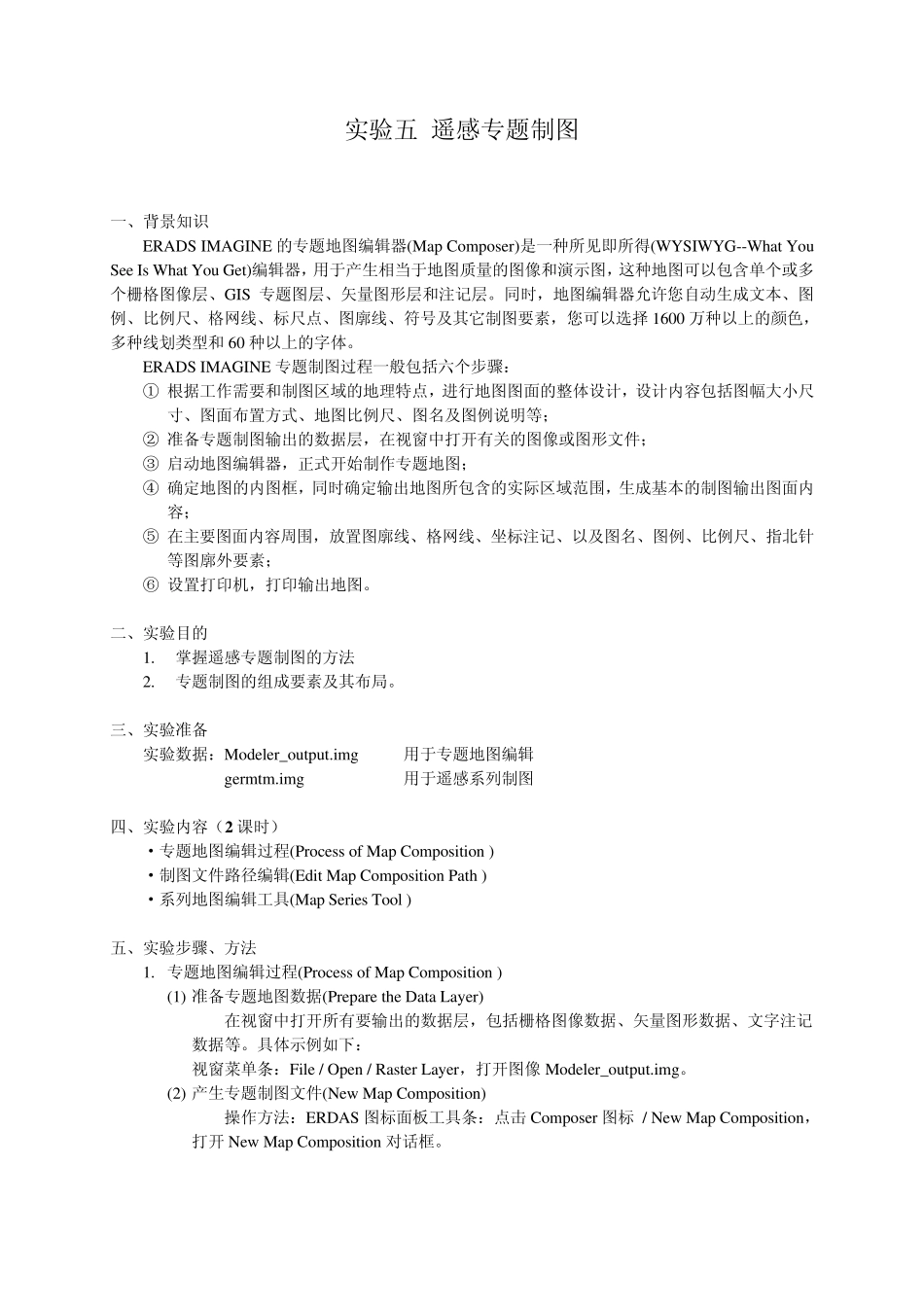

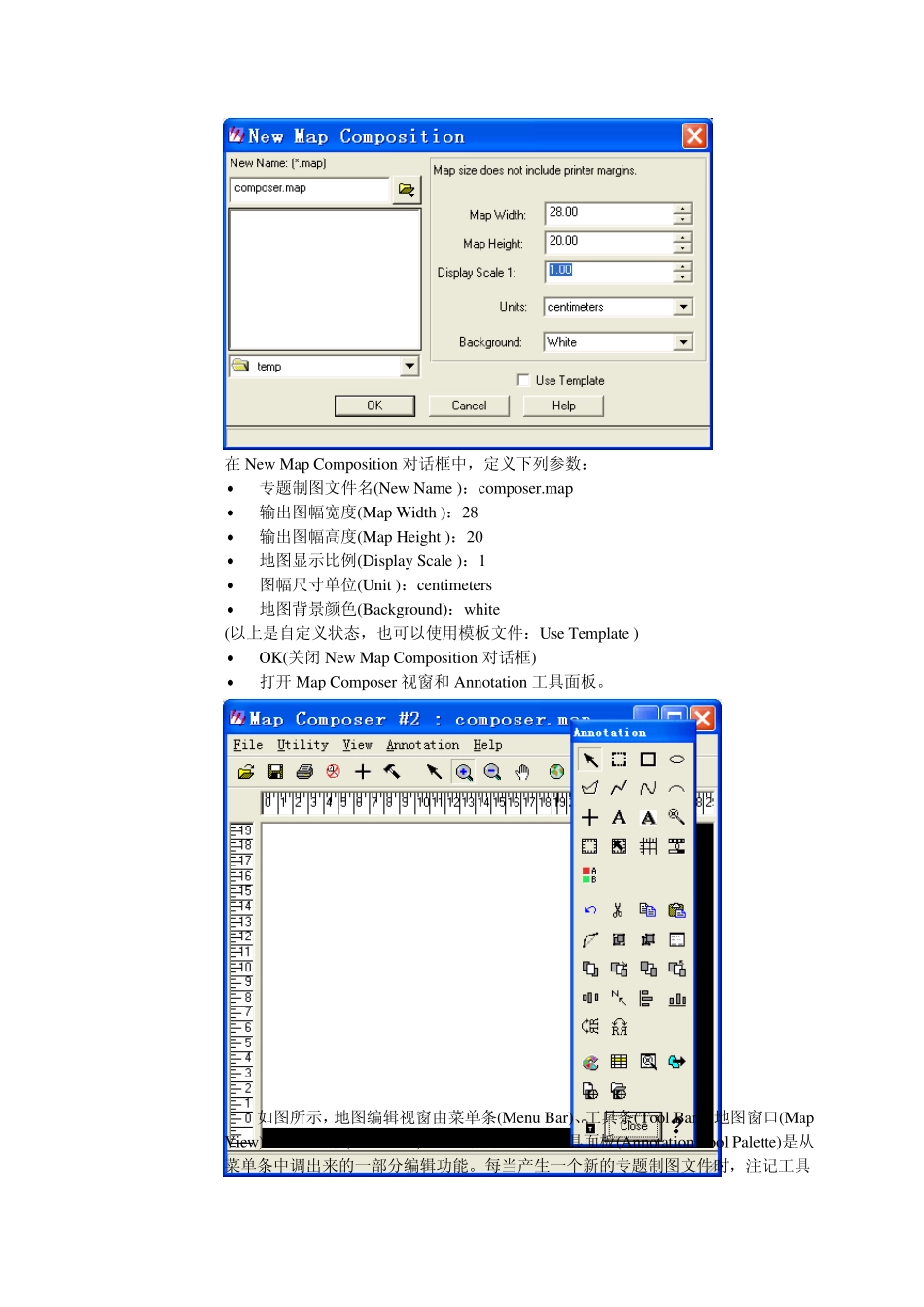

实验五 遥感专题制图 一、背景知识 ERADS IMAGINE 的专题地图编辑器(Map Composer)是一种所见即所得(WYSIWYG--What You See Is What You Get)编辑器，用于产生相当于地图质量的图像和演示图，这种地图可以包含单个或多个栅格图像层、GIS 专题图层、矢量图形层和注记层。同时，地图编辑器允许您自动生成文本、图例、比例尺、格网线、标尺点、图廓线、符号及其它制图要素，您可以选择 1600 万种以上的颜色，多种线划类型和 60 种以上的字体。 ERADS IMAGINE 专题制图过程一般包括六个步骤： ① 根据工作需要和制图区域的地理特点，进行地图图面的整体设计，设计内容包括图幅大小尺寸、图面布置方式、地图比例尺、图名及图例说明等； ② 准备专题制图输出的数据层，在视窗中打开有关的图像或图形文件； ③ 启动地图编辑器，正式开始制作专题地图； ④ 确定地图的内图框，同时确定输出地图所包含的实际区域范围，生成基本的制图输出图面内容； ⑤ 在主要图面内容周围，放置图廓线、格网线、坐标注记、以及图名、图例、比例尺、指北针等图廓外要素； ⑥ 设置打印机，打印输出地图。 二、实验目的 1. 掌握遥感专题制图的方法 2. 专题制图的组成要素及其布局。 三、实验准备 实验数据：Modeler_output.img 用于专题地图编辑 germtm.img 用于遥感系列制图 四、实验内容（2 课时） ·专题地图编辑过程(Process of Map Composition ) ·制图文件路径编辑(Edit Map Composition Path ) ·系列地图编辑工具(Map Series Tool ) 五、实验步骤、方法 1. 专题地图编辑过程(Process of Map Composition ) (1) 准备专题地图数据(Prepare the Data Layer) 在视窗中打开所有要输出的数据层，包括栅格图像数据、矢量图形数据、文字注记数据等。具体示例如下： 视窗菜单条：File / Open / Raster Layer，打开图像 Modeler_output.img。 (2) 产生专题制图文件(New Map Composition) 操作方法：ERDAS 图标面板工具条：点击 Composer 图标 / New Map Composition，打开New Map Composition 对话框。 在New Map Composition 对话框中，定义下列参数：  专题制图文件名(New Name )：composer.map  输出图幅宽度(Map Width )：28  输出图幅高度(Map Height )：20  地图显示比例(Display Scale )：1  图幅尺寸单位(Unit )：centimeters  地...
