实验四PIN光电二极管特性测试

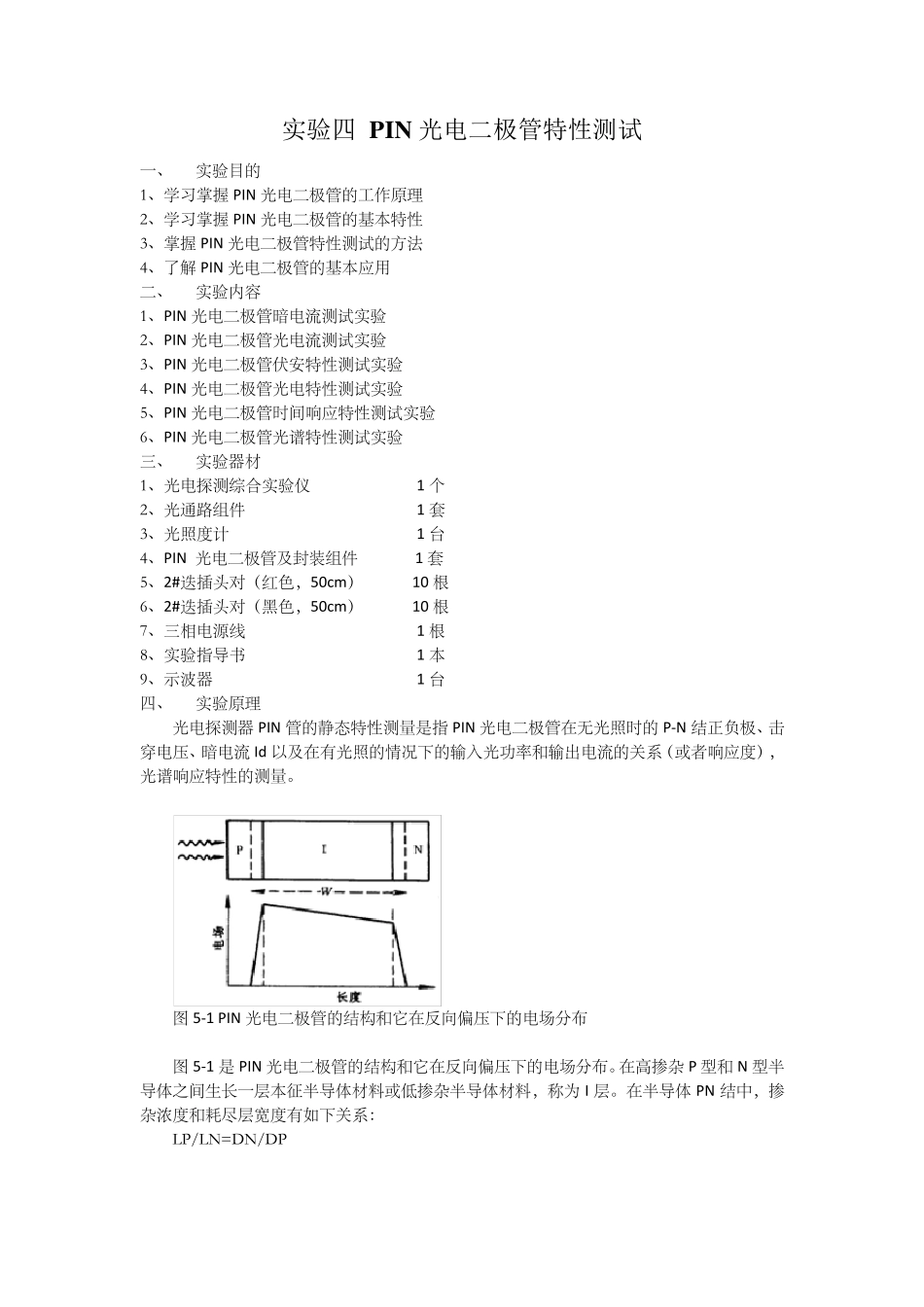

实验四PIN光电二极管特性测试_第1页
1/8

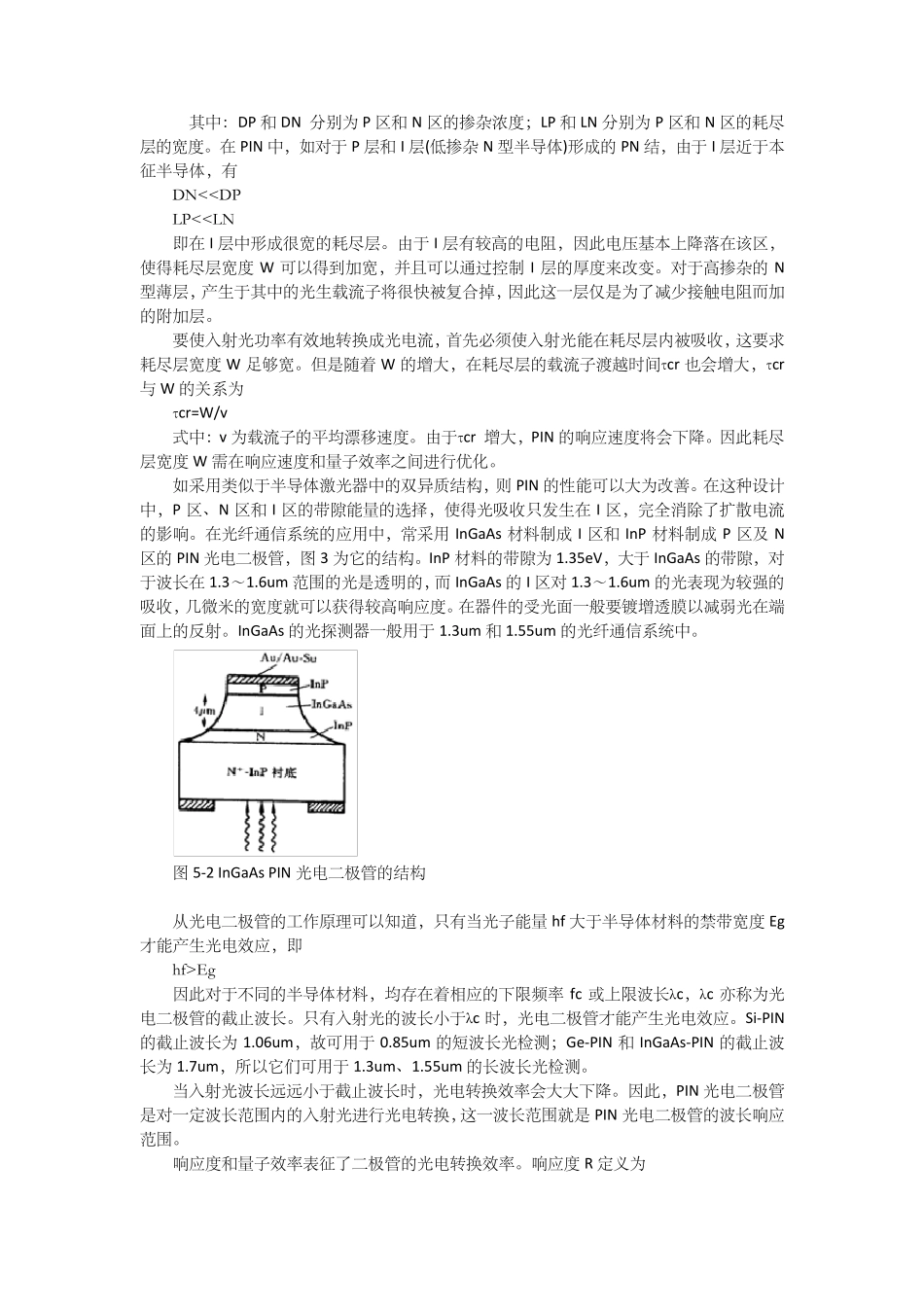

实验四PIN光电二极管特性测试_第2页
2/8

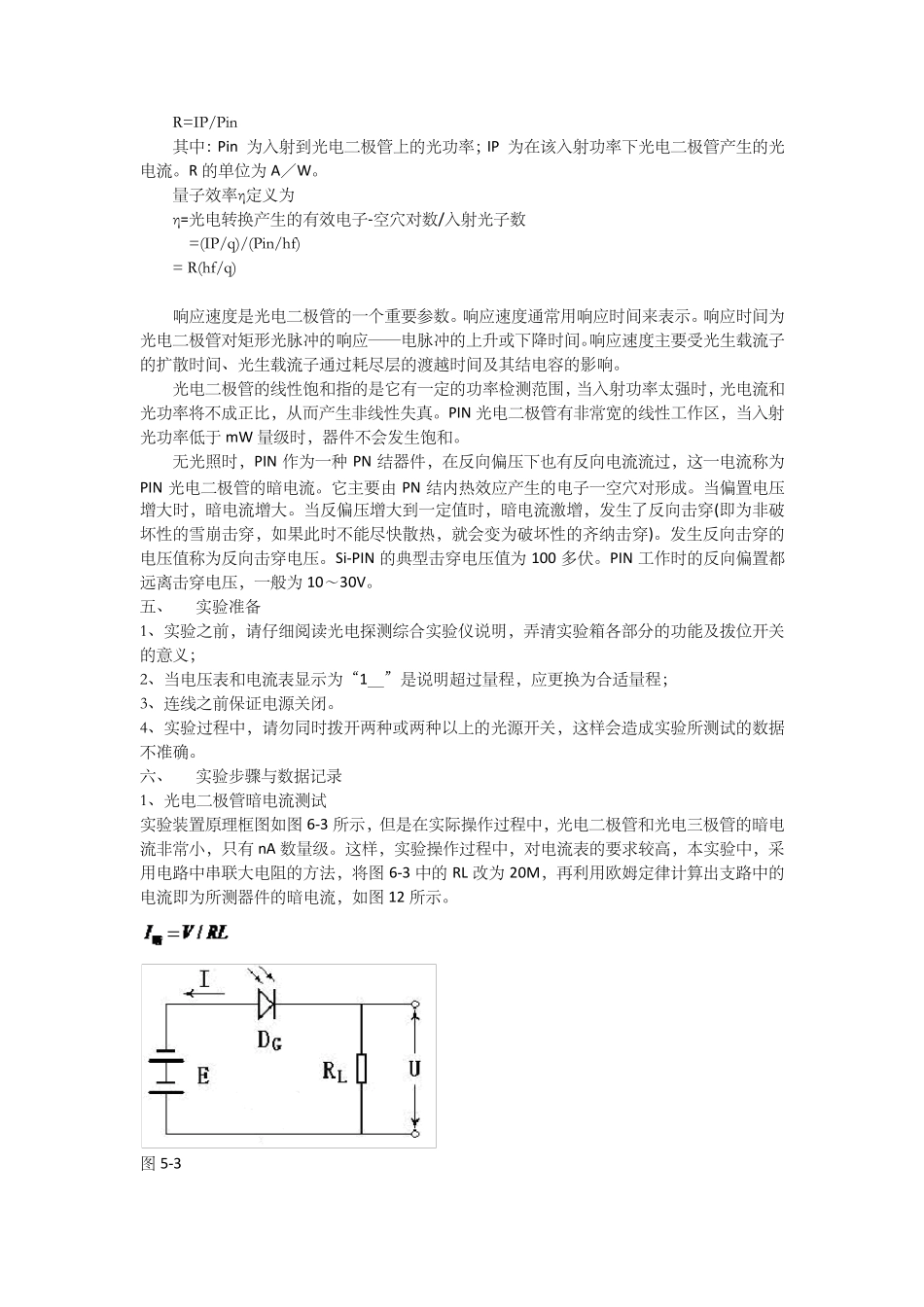

实验四PIN光电二极管特性测试_第3页
3/8
实验四 PIN 光电二极管特性测试 一 、 实 验 目 的 1、 学 习 掌 握 PIN 光 电 二 极 管 的 工 作 原 理 2、 学 习 掌 握 PIN 光 电 二 极 管 的 基 本 特 性 3、 掌 握 PIN 光 电 二 极 管 特 性 测 试 的 方 法 4、 了 解 PIN 光 电 二 极 管 的 基 本 应 用 二 、 实 验 内 容 1、 PIN 光 电 二 极 管 暗 电 流 测 试 实 验 2、 PIN 光 电 二 极 管 光 电 流 测 试 实 验 3、 PIN 光 电 二 极 管 伏 安 特 性 测 试 实 验 4、 PIN 光 电 二 极 管 光 电 特 性 测 试 实 验 5、 PIN 光 电 二 极 管 时 间 响 应 特 性 测 试 实 验 6、 PIN 光 电 二 极 管 光 谱 特 性 测 试 实 验 三 、 实 验 器 材 1、 光 电 探 测 综 合 实 验 仪 1 个 2、 光 通 路 组 件 1 套 3、 光 照 度 计 1 台 4、 PIN 光 电 二 极 管 及 封 装 组 件 1 套 5、 2#迭 插 头 对 ( 红 色 , 50cm ) 10 根 6、 2#迭 插 头 对 ( 黑 色 , 50cm ) 10 根 7、 三 相 电 源 线 1 根 8、 实 验 指 导 书 1 本 9、 示 波 器 1 台 四 、 实 验 原 理 光 电 探 测 器 PIN 管 的 静 态 特 性 测 量 是 指 PIN 光 电 二 极 管 在 无 光 照 时 的 P-N 结 正 负 极 、 击穿 电 压 、 暗 电 流 Id 以 及 在 有 光 照 的 情 况 下 的 输 入 光 功 率 和 输 出 电 流 的 关 系 ( 或 者 响 应 度 ) ,光 谱 响 应 特 性 的 测 量 。 图 5-1 PIN 光 电 二 极 管 的 结 构 和 它 在 反 向 偏 压 下 的 电 场 分 布 图 5-1 是 PIN 光 电 二 极 管 的 结 构 和 它 在 反 向 偏 压 下 的 电 场 分 布 。在 高 掺 杂 P 型 和 N 型 半导 体 之 间 生 长 一 层 本 征半 导 体 材 料或 低掺 杂 半 导 体 材 料, 称为 I 层 。 在 半 导 体 PN 结 中, 掺杂 浓度 和 耗尽层 宽度 有 如下 关 系 : LP/LN=DN/DP 其中:DP 和 DN 分别为 P 区和 N 区的掺杂浓度;LP 和 LN 分别为 P 区和 N 区的耗尽...
